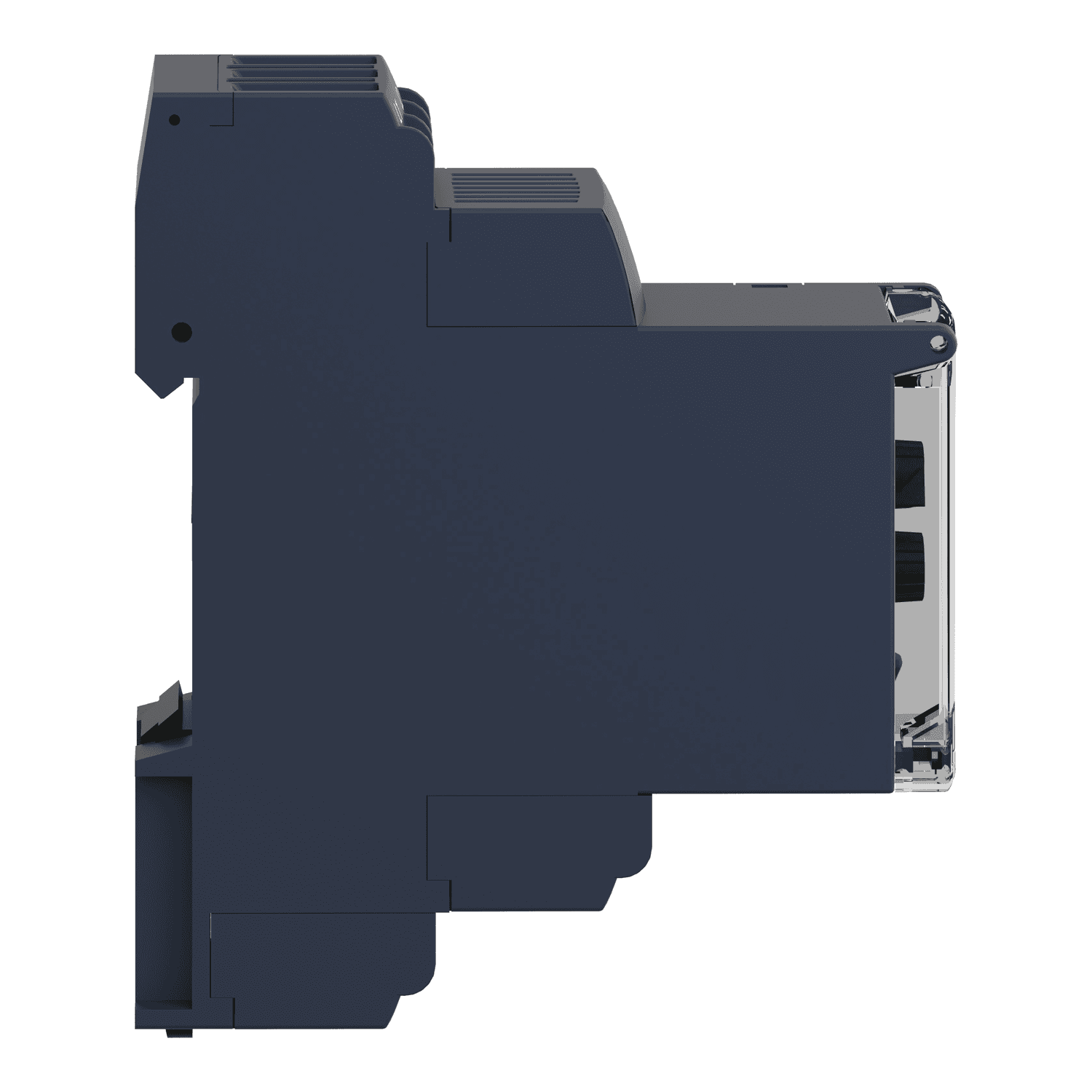

مرحّل تحكّم 3-phase من شنايدر إلكتريك. مرحّل تحكّم 3-phase، مرحّلات تحكّم Harmony، 8A، 2CO، 200…240V AC.
مرحّل تحكّم 3-phase، مرحّلات تحكّم Harmony، 8A، 2CO، 200…240V AC. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| مجموعة المنتج | Harmony Control Relays |
|---|---|
| نوع المرحّل | مرحّل تحكم |
| نوع المنتج أو المكوّن | 3-phase control relay |
| عدد أطوار الشبكة | 3 أطوار |
| اسم المرحّل | RM22TA |
| الوسائط التي يراقبها المرحّل | Asymmetry · Phase failure detection · Phase sequence |
| نوع التأخير الزمني | Adjustable 0.1...30 s, +/- 10 % of the full scale value Tt- time delay upon fault |
| سعة التبديل بالفولت أمبير | 2000 VA |
| مدى القياس | 200...240 V voltage AC |
| نوع التلامسات وتركيبها | 2 C/O |
| زمن إعادة الضبط | 1500 ms at maximum voltage |
| أقصى جهد تبديل | 250 V AC |
| أدنى تيار تبديل | 10 mA at 5 V DC |
| أقصى تيار تبديل | 8 A AC |
| [Us] جهد التغذية المقنّن | تيار متردد/مستمر |
| حدود جهد التغذية | 160…288 V AC |
| حدود التشغيل | - 20 % + 20 % Un |
| استهلاك القدرة بالفولت أمبير | 10 VA at 240 V AC 60 Hz |
| عتبة كشف الجهد | < 100 V AC |
| تردد جهد التغذية | 50...60 Hz +/- 10 % |
| تلامسات الخرج | 2 C/O |
| دقة ضبط عتبة التبديل | +/- 10 % of the full scale |
| انحراف عتبة التبديل | <= 0.05 % per degree centigrade depending permissible ambient air temperature · <= 1 % within the supply voltage range |
| دقة ضبط التأخير الزمني | 10 P |
| انحراف التأخير الزمني | <= 0.05 % per degree centigrade depending permissible ambient air temperature · <= 1 % within the supply voltage range |
| التخلفية | 2 % fixed of selectable |
| تأخير التشغيل عند الإقلاع | 650 ms |
| أقصى دورة قياس | 150 ms measurement cycle as true rms value |
| مدى الجهد | 200...240 V phase to phase |
| ضبط عتبة عدم التماثل | 5...15 % of Un selected |
| دقة التكرار | +/- 0.5 % for input and measurement circuit · +/- 3 % for time delay |
| خطأ القياس | < 1 % over the whole range with voltage variation · < 0.05 %/°C with temperature variation |
| زمن الاستجابة | <= 300 ms |
| فئة الجهد الزائد | III مطابق لـ IEC 60664-1 · III مطابق لـ UL 508 |
| مقاومة العزل | > 100 MOhm at 500 V DC مطابق لـ IEC 60255-27 |
| التوصيلات - الأطراف | Screw terminals, 2 x 0.5...2 x 2.5 mm² (20 AWG...14 AWG) solid without cable end · Screw terminals, 2 x 0.2...2 x 1.5 mm² (24 AWG...16 AWG) flexible with cable end · Screw terminals, 1 x 0.5...1 x 3.3 mm² (20 AWG...12 AWG) solid without cable end · Screw terminals, 1 x 0.2...1 x 2.5 mm² (24 AWG...14 AWG) flexible with cable end |
| عزم الربط | 0.6…1 N.m مطابق لـ IEC 60947-1 |
| مادة الغلاف | بولي كربونات |
| مؤشر LED للحالة | LED (yellow) relay ON · LED (green) power ON |
| وسيلة التثبيت | 35 mm DIN rail مطابق لـ IEC 60715 |
| العمر الكهربائي | 100000 دورة |
| العمر الميكانيكي | 10000000 دورة |
| فئة الاستخدام | AC-15 مطابق لـ IEC 60947-5-1 · DC-13 مطابق لـ IEC 60947-5-1 · AC-1 مطابق لـ IEC 60947-4-1 · DC-1 مطابق لـ IEC 60947-4-1 |
| [Un] الجهد الاسمي المقنّن | , self-powered |
| بيانات موثوقية السلامة | MTTFd = 388.1 years · B10d = 350000 |
