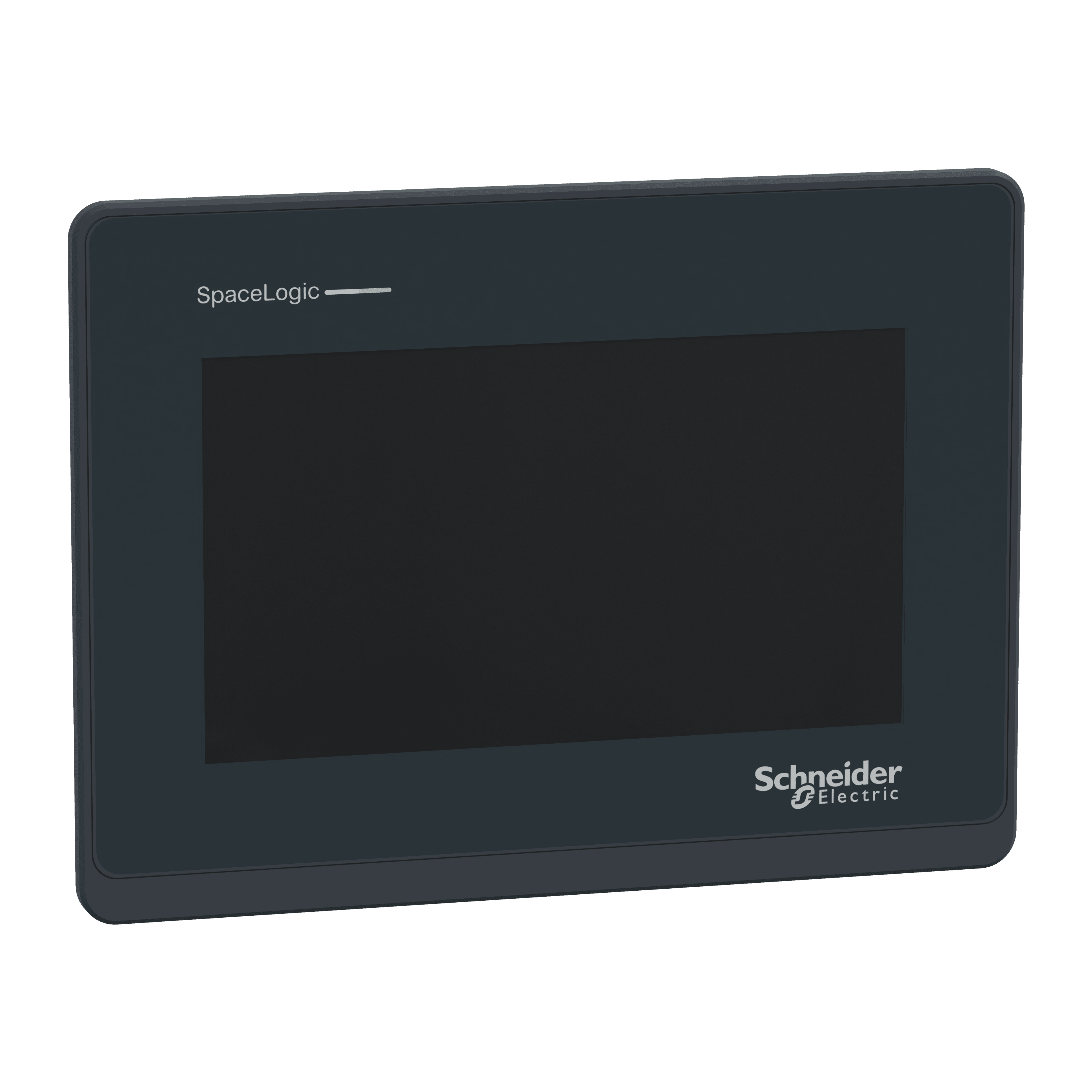

شاشة لوحة لمس من شنايدر إلكتريك. شاشة عرض SpaceLogic Operator، 7” HMI لـ مراقبة plant ومنطقة controllers، BACnet /IP، panel-mounted في equipment غرفة.
شاشة عرض SpaceLogic Operator، 7” HMI لـ مراقبة plant ومنطقة controllers، BACnet /IP، panel-mounted في equipment غرفة. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية
| العرض | 208 mm |
|---|
| شهادات المنتج | CE · UL |
|---|
| وزن المنتج | 0.8 kg |
|---|
| نوع المنتج أو المكوّن | شاشة لوحة لمس |
|---|
| الارتفاع | 153 mm |
|---|
| مادة الخزانة | PC |
|---|
| التوجيهات | 2014/35/EU - low voltage directive · 2014/30/EU - electromagnetic compatibility |
|---|
| حرارة الهواء المحيط أثناء التخزين | -20…60 °C |
|---|
| العمق | 45 mm |
|---|
| نوع الشاشة | شاشة TFT LCD ملوّنة |
|---|
| مقاس الشاشة | 7 inch |
|---|
| حرارة الهواء المحيط أثناء التشغيل | 0…50 °C |
|---|
| دقة الشاشة | 800 x 480 pixels WVGA |
|---|
| دعم منفذ الاتصال | ETHERNET 10/100BASE |
|---|
| [Us] جهد التغذية المقنّن | 24 V DC +/- 20 % |
|---|
| المعايير | EN 61000-6-4 · EN 61000-6-2 · EN 61131-2 · UL 61010-2-201 · IEC 61326-1 |
|---|
| الرطوبة النسبية | 10…90 % non-condensing |
|---|
| مجموعة المنتج | Operator Display ST6 |
|---|
| العلامة التجارية للمنتج | Schneider Electric |
|---|
| تيار الاندفاع | 30 A |
|---|
| لوحة اللمس | Single touch analogue resistive |
|---|
| استهلاك القدرة بالواط | 9 W |
|---|
| خط الأحرف | ASCII · ASCII (European characters) |
|---|
| التعليم | CE · EAC · UL |
|---|
| مادة الواجهة | ألمنيوم |
|---|
| السطوع | 16 levels |
|---|
| لون الشاشة | 16 million colours |
|---|
| التغذية | External supply |
|---|
| المناعة ضد الانقطاعات الدقيقة | 2 ms |
|---|
| الإشارة المحلية | Status LED green · Status LED orange · Status LED red · Buzzer |
|---|
| أبعاد فتحة التركيب | 190 x 135 mm panel cut dimension |
|---|
| نوع التوصيل المدمج | 1 COM1 serial link - 1 SUB-D 9-pin female - RS232C (rate: 2400...115200 bps)bottom · 1 COM2 serial link - female RJ45 - RS485 (rate: 2400...115200 bps)back · COM2 serial link (rate: 2400...187500 bps)back · 1 USB 2.0 type Abottom · 1 USB 2.0 type micro B · 2 Ethernet |
|---|
| طريقة التثبيت | By 2 screws, mounting on 1.6...5 mm thick panel مطابق لـ UL 61010-2-201 · By 2 screws مطابق لـ EN 61131-2 · By 2 screws مطابق لـ IEC 61000-6-2 |
|---|
| ساعة الزمن الحقيقي | Built-in 0...50 °C · Built-in 10...90 % RH |
|---|
| عمر الإضاءة الخلفية | 50000 hours with white |
|---|
| ارتفاع التشغيل | 2000 m |
|---|
| مقاومة الاهتزاز | +/- 3.5 mm (f = 5…9 Hz) X, Y, Z directions for 10 cycles (approx. 100 min) مطابق لـ EN/IEC 61131-2 · 9.8 m/s² (f = 9…150 Hz) |
|---|
| مقاومة الصدمات | 147 m/s² for 11 ms (X, Y, Z directions for 3 times) مطابق لـ EN/IEC 61131-2 |
|---|
| درجة الحماية NEMA | NEMA 4 front panel (indoor use) · NEMA 13 front panel (in enclosure) |
|---|
| درجة الحماية IP | IP20 (rear panel) مطابق لـ IEC 61131-2 · IP65 (front panel) مطابق لـ IEC 61131-2 |
|---|
| نوع وحدة العبوة 2 | CAR |
|---|
| عدد الوحدات في العبوة 2 | 6 |
|---|
| ارتفاع العبوة 2 | 39.2 cm |
|---|
| عرض العبوة 2 | 29 cm |
|---|
| طول العبوة 2 | 30.2 cm |
|---|
