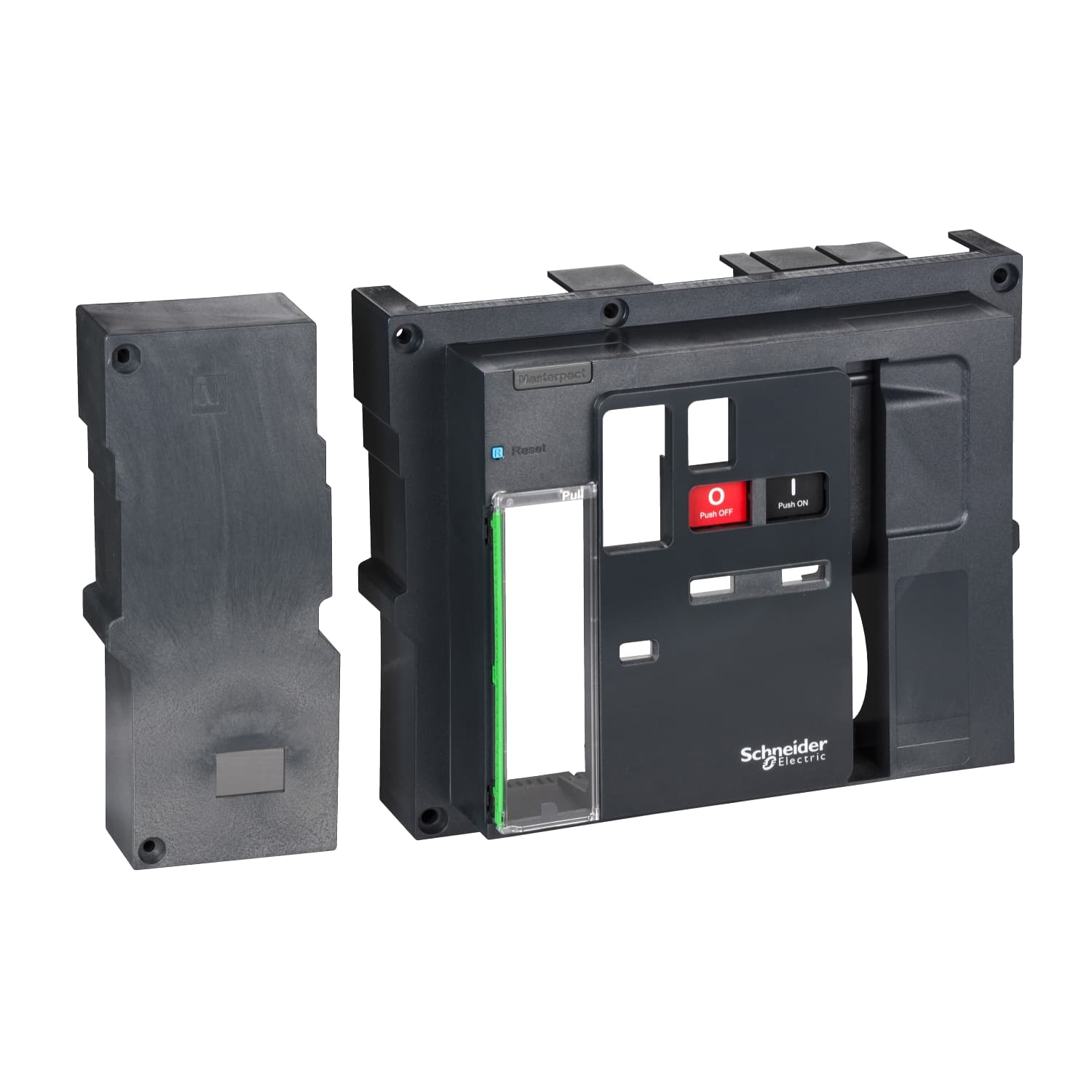

قاطع دائرة نشط MasterPacT MTZ3 من شنايدر إلكتريك بمعايرة 6300 A. هيكل قاطع دائرة، MasterPacT MTZ3 63H1، لـ MicroLogic نشط، 6300A، 100kA/440VAC (Icu)، 4P، قابل للسحب محايد يمين.
هيكل قاطع دائرة، MasterPacT MTZ3 63H1، لـ MicroLogic نشط، 6300A، 100kA/440VAC (Icu)، 4P، قابل للسحب محايد يمين. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية
| الفئة | MasterPacT |
|---|
| اسم المنتج | MasterPacT MTZ3 Active |
|---|
| نوع المنتج أو المكوّن | قاطع دارة |
|---|
| الاسم المختصر للجهاز | MTZ3 63 H1 |
|---|
| استخدام الجهاز | حماية توزيع القدرة |
|---|
| وصف الأقطاب | 4P |
|---|
| الوضعية المحايدة | يمين |
|---|
| وحدة التحكم | بدون وحدة تحكم |
|---|
| توافق المنتج | control unit MicroLogic Active 1.0 E · control unit MicroLogic Active 1.0 EP · control unit MicroLogic Active 2.0 A · control unit MicroLogic Active 2.0 AP · control unit MicroLogic Active 2.0 E · control unit MicroLogic Active 2.0 EP · control unit MicroLogic Active 5.0 A · control unit MicroLogic Active 5.0 AP · control unit MicroLogic Active 5.0 E · control unit MicroLogic Active 5.0 EP · control unit MicroLogic Active 6.0 A · control unit MicroLogic Active 6.0 AP · control unit MicroLogic Active 6.0 E · control unit MicroLogic Active 6.0 EP |
|---|
| [In] التيار المقنّن | 6300 A at 40 °C |
|---|
| نوع الأداء | H1 100 kA 440 V AC |
|---|
| [Ue] جهد التشغيل المقنّن | 690 V AC 50/60 Hz |
|---|
| الصلاحية للعزل | نعم مطابق لـ EN/IEC 60947-2 |
|---|
| فئة الانتقائية | الفئة B |
|---|
| نوع التحكّم | زر ضغط |
|---|
| طريقة التركيب | قابل للسحب |
|---|
| [Icu] قدرة القطع القصوى المقنّنة عند القصر | 100 kA at 220/415 V AC 50/60 Hz · 100 kA at 440 V AC 50/60 Hz · 100 kA at 525 V AC 50/60 Hz · 100 kA at 690 V AC 50/60 Hz |
|---|
| [Ics] قدرة القطع التشغيلية المقنّنة عند القصر | 100 kA at 220/415 V AC 50/60 Hz · 100 kA at 440 V AC 50/60 Hz · 100 kA at 525 V AC 50/60 Hz · 100 kA at 690 V AC 50/60 Hz |
|---|
| [Icw] تيار التحمّل قصير الأمد المقنّن | 100 kA 0.5 s · 100 kA 1 s · 100 kA 3 s |
|---|
| [Icm] قدرة الوصل عند القصر المقنّنة | 220 kA 220/415 V AC at 50/60 Hz · 220 kA 440 V AC at 50/60 Hz · 220 kA 525 V AC at 50/60 Hz · 220 kA 690 V AC at 50/60 Hz |
|---|
| تقنين المجس | 3200 A · 4000 A · 5000 A · 6300 A |
|---|
| [Ui] جهد العزل المقنّن | 1000 V AC 50/60 Hz |
|---|
| [Uimp] جهد تحمّل النبضة المقنّن | 12 kV |
|---|
| التبديد الحراري بالواط | 1200 W |
|---|
| التبديد الحراري لكل قطب | 300 W |
|---|
| أقصى زمن قطع | 25 ms |
|---|
| أقصى زمن استجابة للوصل | 80 ms |
|---|
| وسيلة التثبيت | لوحة القاعدة · قضبان |
|---|
| التوصيل العلوي | خلفي |
|---|
| التوصيل السفلي | خلفي |
|---|
| مسافة التوصيل | 230 mm |
|---|
| العمر الميكانيكي | 10000 cycles with maintenance |
|---|
| العمر الكهربائي | 1500 cycles 440 V AC 50/60 Hz مطابق لـ EN/IEC 60947-2 · 1500 cycles 690 V AC 50/60 Hz مطابق لـ EN/IEC 60947-2 |
|---|
| الارتفاع (H) | Drawout circuit breaker with chassis: 479 mm · Drawout circuit breaker without chassis: 298 mm |
|---|
| العرض (W) | Drawout circuit breaker with chassis: 1016 mm · Drawout circuit breaker without chassis: 953 mm |
|---|
| العمق (D) | Drawout circuit breaker with chassis: 403 mm · Drawout circuit breaker without chassis: 300 mm |
|---|
| وزن المنتج | 300 kg |
|---|
| المعايير | EN/IEC 60947-1 · EN/IEC 60947-2 |
|---|
| شهادات المنتج | CE · CCC · EAC |
|---|
| درجة الحماية IP | IP3X مطابق لـ EN/IEC 60529 |
|---|
| درجة الحماية IK | IK07 مطابق لـ EN/IEC 62262 |
|---|
| درجة التلوّث | 3 مطابق لـ IEC 60664-1 |
|---|
| حرارة الهواء المحيط أثناء التشغيل | -25…70 °C |
|---|
| جدول خفض التقنين الحراري | 40 °C ( 6300 A ) · 45 °C ( 6300 A ) · 50 °C ( 6300 A ) · 55 °C ( 6300 A ) · 60 °C ( 6200 A ) · 65 °C ( 6000 A ) · 70 °C ( 5800 A ) |
|---|
| حرارة الهواء المحيط أثناء التخزين | -40…85 °C |
|---|
