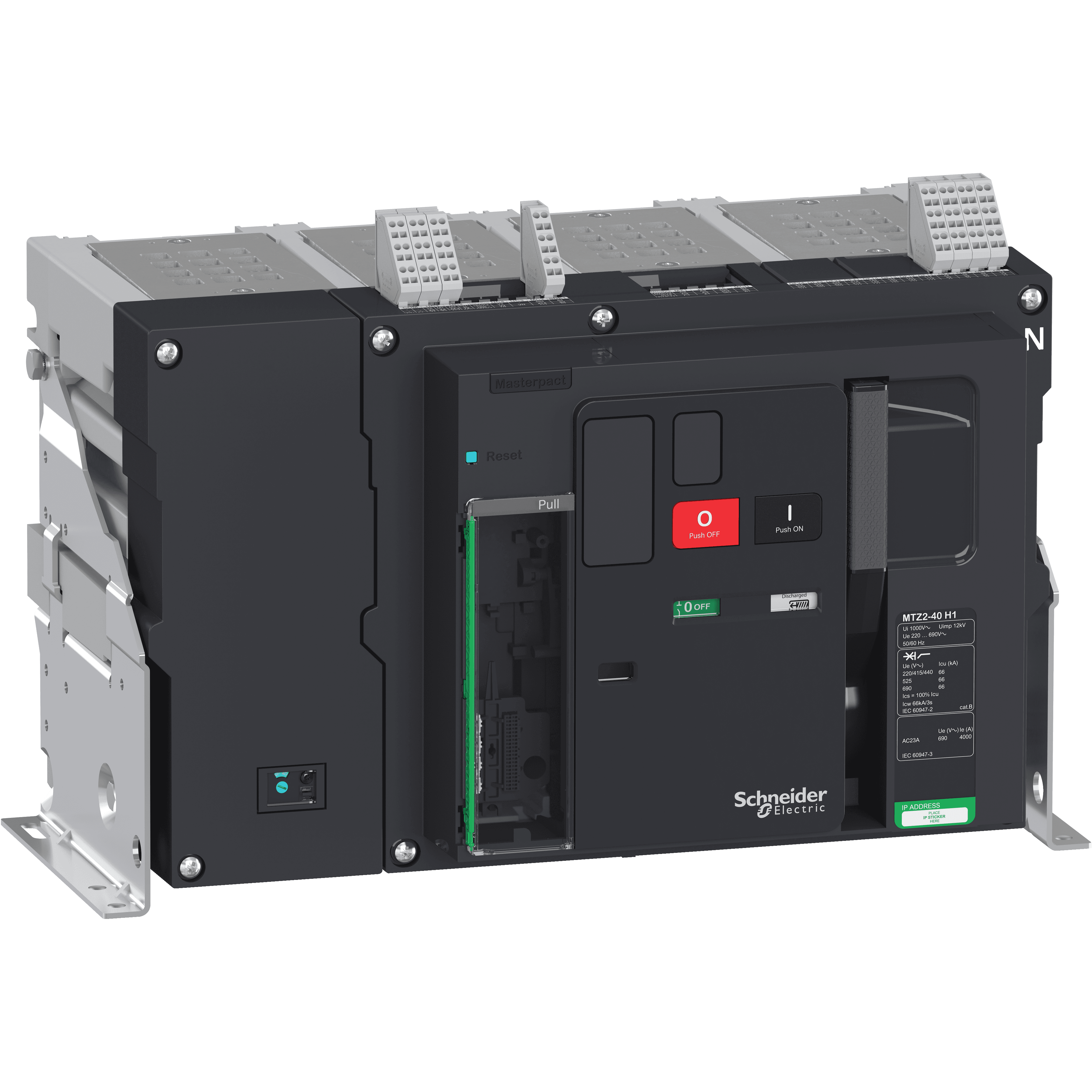

قاطع دائرة MasterPact MTZ2 من شنايدر إلكتريك بمعايرة 1600 A. هيكل قاطع دائرة، MasterPact MTZ2 16H2 ثابت لـ MicroLogic X، 1600A، 100kA/415VAC (Icu)، 4P محايد يمين.
هيكل قاطع دائرة، MasterPact MTZ2 16H2 ثابت لـ MicroLogic X، 1600A، 100kA/415VAC (Icu)، 4P محايد يمين. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية
| الفئة | MasterPacT |
|---|
| اسم المنتج | MasterPact MTZ2 |
|---|
| الاسم المختصر للجهاز | MTZ2 16 H2 |
|---|
| نوع المنتج أو المكوّن | قاطع دارة |
|---|
| استخدام الجهاز | حماية توزيع القدرة |
|---|
| وصف الأقطاب | 4P |
|---|
| الوضعية المحايدة | يمين |
|---|
| نوع التحكّم | بدون وحدة تحكم |
|---|
| توافق المنتج | control unit MicroLogic 2.0 X · control unit MicroLogic 5.0 X · control unit MicroLogic 6.0 X · control unit MicroLogic 7.0 X · control unit MicroLogic 2.0 Xi · control unit MicroLogic 5.0 Xi · control unit MicroLogic 6.0 Xi · control unit MicroLogic 7.0 Xi |
|---|
| [In] التيار المقنّن | 1600 A at 40 °C |
|---|
| رمز قدرة القطع | H2 100 kA 415 V AC |
|---|
| [Ue] جهد التشغيل المقنّن | 690 V AC 50/60 Hz |
|---|
| الصلاحية للعزل | نعم مطابق لـ EN/IEC 60947-2 |
|---|
| فئة الانتقائية | الفئة B |
|---|
| طريقة التركيب | ثابت |
|---|
| قدرة القطع | 100 kA at 220/415 V AC 50/60 Hz · 100 kA at 440 V AC 50/60 Hz · 85 kA at 500/525 V AC 50/60 Hz · 85 kA at 660/690 V AC 50/60 Hz |
|---|
| [Ics] قدرة القطع التشغيلية المقنّنة | 100 kA at 220/415 V AC 50/60 Hz · 100 kA at 440 V AC 50/60 Hz · 85 kA at 500/525 V AC 50/60 Hz · 85 kA at 660/690 V AC 50/60 Hz |
|---|
| [Icw] تيار التحمّل قصير الأمد المقنّن | 85 kA 0.5 s · 85 kA 1 s · 50 kA 3 s |
|---|
| [Icm] قدرة الوصل عند القصر المقنّنة | 220 kA 220/415 V AC at 50/60 Hz · 220 kA 440 V AC at 50/60 Hz · 187 kA 500/525 V AC at 50/60 Hz · 187 kA 660/690 V AC at 50/60 Hz |
|---|
| الحماية اللحظية المدمجة (DIN بالكيلو أمبير الذروي) | 171…209 kA |
|---|
| تقنين المجس | 800 A · 1000 A · 1250 A · 1600 A |
|---|
| [Ui] جهد العزل المقنّن | 1000 V AC 50/60 Hz |
|---|
| [Uimp] جهد تحمّل النبضة المقنّن | 12 kV |
|---|
| التبديد الحراري بالواط | 170 W |
|---|
| أقصى زمن قطع | 25 ms |
|---|
| أقصى زمن استجابة للوصل | 70 ms |
|---|
| وسيلة التثبيت | قضبان · لوحة القاعدة |
|---|
| التوصيل العلوي | أمامي · خلفي |
|---|
| التوصيل السفلي | أمامي · خلفي |
|---|
| مسافة التوصيل | 115 mm |
|---|
| العمر الميكانيكي | 25000 cycles with periodic preventive maintenance |
|---|
| العمر الكهربائي | 10000 cycles 440 V AC 50/60 Hz مطابق لـ EN/IEC 60947-2 · 10000 cycles 690 V AC 50/60 Hz مطابق لـ EN/IEC 60947-2 · AC-23A: 10000 cycles 440 V AC 50/60 Hz مطابق لـ EN/IEC 60947-3 · AC-23A: 10000 cycles 690 V AC 50/60 Hz مطابق لـ EN/IEC 60947-3 · AC-3: 6000 cycles 440/690 V AC 50/60 Hz مطابق لـ EN/IEC 60947-3 |
|---|
| الارتفاع | 352 mm |
|---|
| العرض | 537 mm |
|---|
| العمق | 300 mm |
|---|
| وزن المنتج | 65 kg |
|---|
| المعايير | EN/IEC 60947-1 · EN/IEC 60947-2 · EN/IEC 60947-2 Annex H · IEC 61557-12 |
|---|
| شهادات المنتج | CE · نظام IECEE CB |
|---|
| درجة الحماية IP | IP30 مطابق لـ EN 60529 |
|---|
| درجة التلوّث | 3 مطابق لـ IEC 60947-1 |
|---|
| حرارة الهواء المحيط أثناء التشغيل | -25…70 °C |
|---|
| حرارة الهواء المحيط أثناء التخزين | -40…85 °C |
|---|
| ارتفاع التشغيل | 0...2000 m بدون خفض التقنين · 2000...5000 m مع خفض التقنين |
|---|
| الضمان (بالأشهر) | 18 |
|---|
