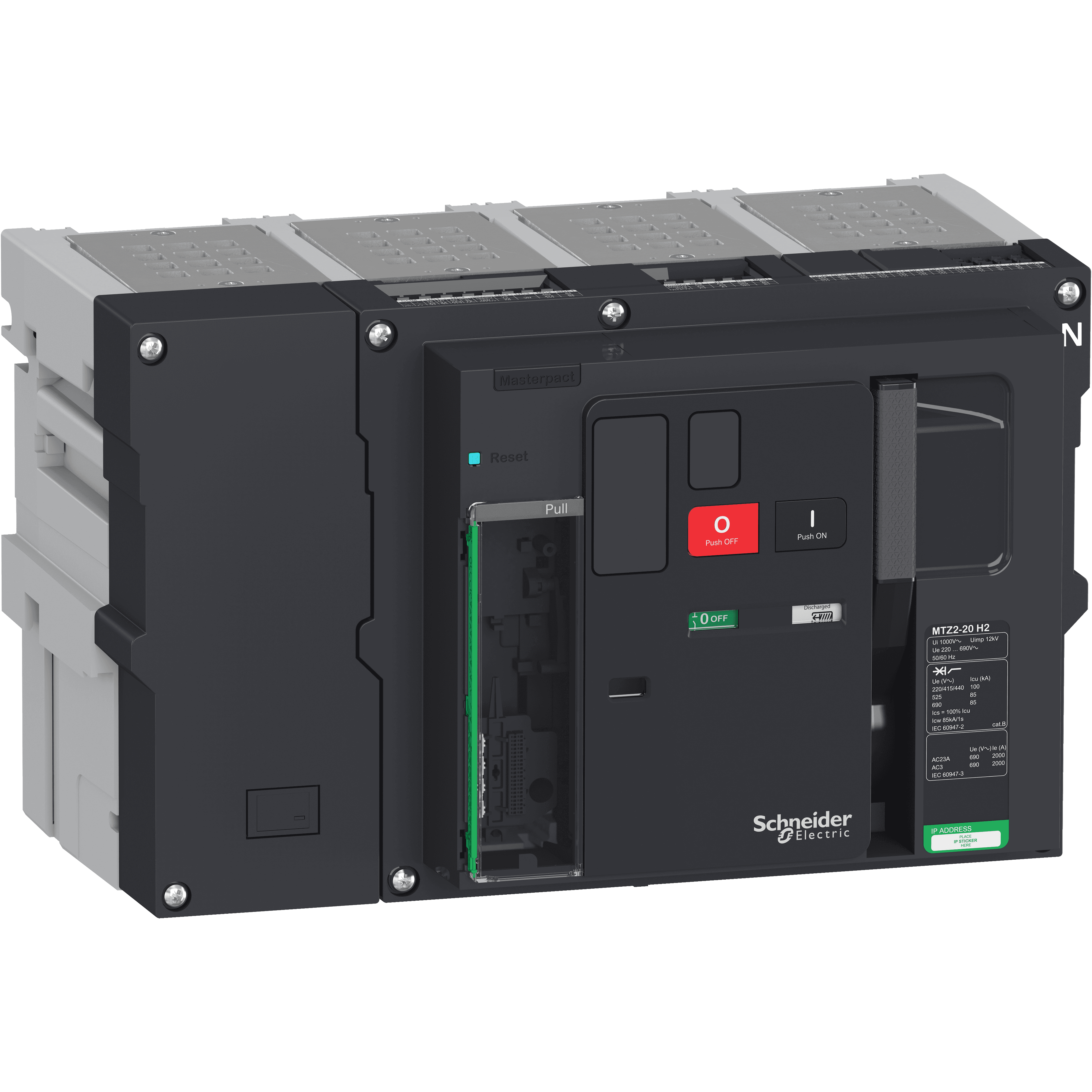

قاطع دائرة MasterPact MTZ2 من شنايدر إلكتريك بمعايرة 3200 A. هيكل قاطع دائرة، MasterPact MTZ2 32H1 قابل للسحب لـ MicroLogic X، 3200A، 66kA/415VAC (Icu)، 4P محايد يمين.
هيكل قاطع دائرة، MasterPact MTZ2 32H1 قابل للسحب لـ MicroLogic X، 3200A، 66kA/415VAC (Icu)، 4P محايد يمين. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية
| الفئة | MasterPacT |
|---|
| اسم المنتج | MasterPact MTZ2 |
|---|
| الاسم المختصر للجهاز | MTZ2 32 H1 |
|---|
| نوع المنتج أو المكوّن | قاطع دارة |
|---|
| استخدام الجهاز | حماية توزيع القدرة |
|---|
| وصف الأقطاب | 4P |
|---|
| الوضعية المحايدة | يمين |
|---|
| نوع التحكّم | بدون وحدة تحكم |
|---|
| توافق المنتج | control unit MicroLogic 2.0 X · control unit MicroLogic 5.0 X · control unit MicroLogic 6.0 X · control unit MicroLogic 7.0 X · control unit MicroLogic 2.0 Xi · control unit MicroLogic 5.0 Xi · control unit MicroLogic 6.0 Xi · control unit MicroLogic 7.0 Xi |
|---|
| [In] التيار المقنّن | 3200 A at 40 °C |
|---|
| رمز قدرة القطع | H1 66 kA 415 V AC |
|---|
| [Ue] جهد التشغيل المقنّن | 690 V AC 50/60 Hz |
|---|
| الصلاحية للعزل | نعم مطابق لـ EN/IEC 60947-2 |
|---|
| فئة الانتقائية | الفئة B |
|---|
| طريقة التركيب | قابل للسحب |
|---|
| قدرة القطع | 66 kA at 220/415 V AC 50/60 Hz · 66 kA at 440 V AC 50/60 Hz · 66 kA at 500/525 V AC 50/60 Hz · 66 kA at 660/690 V AC 50/60 Hz |
|---|
| [Ics] قدرة القطع التشغيلية المقنّنة | 66 kA at 220/415 V AC 50/60 Hz · 66 kA at 440 V AC 50/60 Hz · 66 kA at 500/525 V AC 50/60 Hz · 66 kA at 660/690 V AC 50/60 Hz |
|---|
| [Icw] تيار التحمّل قصير الأمد المقنّن | 66 kA 0.5 s · 66 kA 1 s · 66 kA 3 s |
|---|
| [Icm] قدرة الوصل عند القصر المقنّنة | 145 kA 220/415 V AC at 50/60 Hz · 145 kA 440 V AC at 50/60 Hz · 145 kA 500/525 V AC at 50/60 Hz · 145 kA 660/690 V AC at 50/60 Hz |
|---|
| تقنين المجس | 1600 A · 2000 A · 2500 A · 3200 A |
|---|
| [Ui] جهد العزل المقنّن | 1000 V AC 50/60 Hz |
|---|
| [Uimp] جهد تحمّل النبضة المقنّن | 12 kV |
|---|
| التبديد الحراري بالواط | 670 W |
|---|
| أقصى زمن قطع | 25 ms |
|---|
| أقصى زمن استجابة للوصل | 70 ms |
|---|
| وسيلة التثبيت | قضبان · لوحة القاعدة |
|---|
| التوصيل العلوي | أمامي · خلفي |
|---|
| التوصيل السفلي | أمامي · خلفي |
|---|
| مسافة التوصيل | 115 mm |
|---|
| العمر الميكانيكي | 20000 cycles with periodic preventive maintenance |
|---|
| العمر الكهربائي | AC-3: 6000 cycles 440/690 V AC 50/60 Hz مطابق لـ EN/IEC 60947-3 · 2500 cycles 690 V AC 50/60 Hz مطابق لـ EN/IEC 60947-2 · 5000 cycles 440 V AC 50/60 Hz مطابق لـ EN/IEC 60947-2 · AC-23A: 2500 cycles 690 V AC 50/60 Hz مطابق لـ EN/IEC 60947-3 · AC-23A: 5000 cycles 440 V AC 50/60 Hz مطابق لـ EN/IEC 60947-3 |
|---|
| الارتفاع | Drawout circuit breaker with chassis: 439 mm · Drawout circuit breaker without chassis: 300 mm |
|---|
| العرض | Drawout circuit breaker with chassis: 556 mm · Drawout circuit breaker without chassis: 493 mm |
|---|
| العمق | Drawout circuit breaker with chassis: 403 mm · Drawout circuit breaker without chassis: 300 mm |
|---|
| وزن المنتج | 120 kg |
|---|
| المعايير | EN/IEC 60947-1 · EN/IEC 60947-2 · EN/IEC 60947-2 Annex H · IEC 61557-12 |
|---|
| شهادات المنتج | CE · نظام IECEE CB |
|---|
| درجة الحماية IP | IP30 مطابق لـ EN 60529 |
|---|
| درجة التلوّث | 3 مطابق لـ IEC 60947-1 |
|---|
| حرارة الهواء المحيط أثناء التشغيل | -25…70 °C |
|---|
| حرارة الهواء المحيط أثناء التخزين | -40…85 °C |
|---|
| ارتفاع التشغيل | 0...2000 m بدون خفض التقنين · 2000...5000 m مع خفض التقنين |
|---|
| الضمان (بالأشهر) | 18 |
|---|
