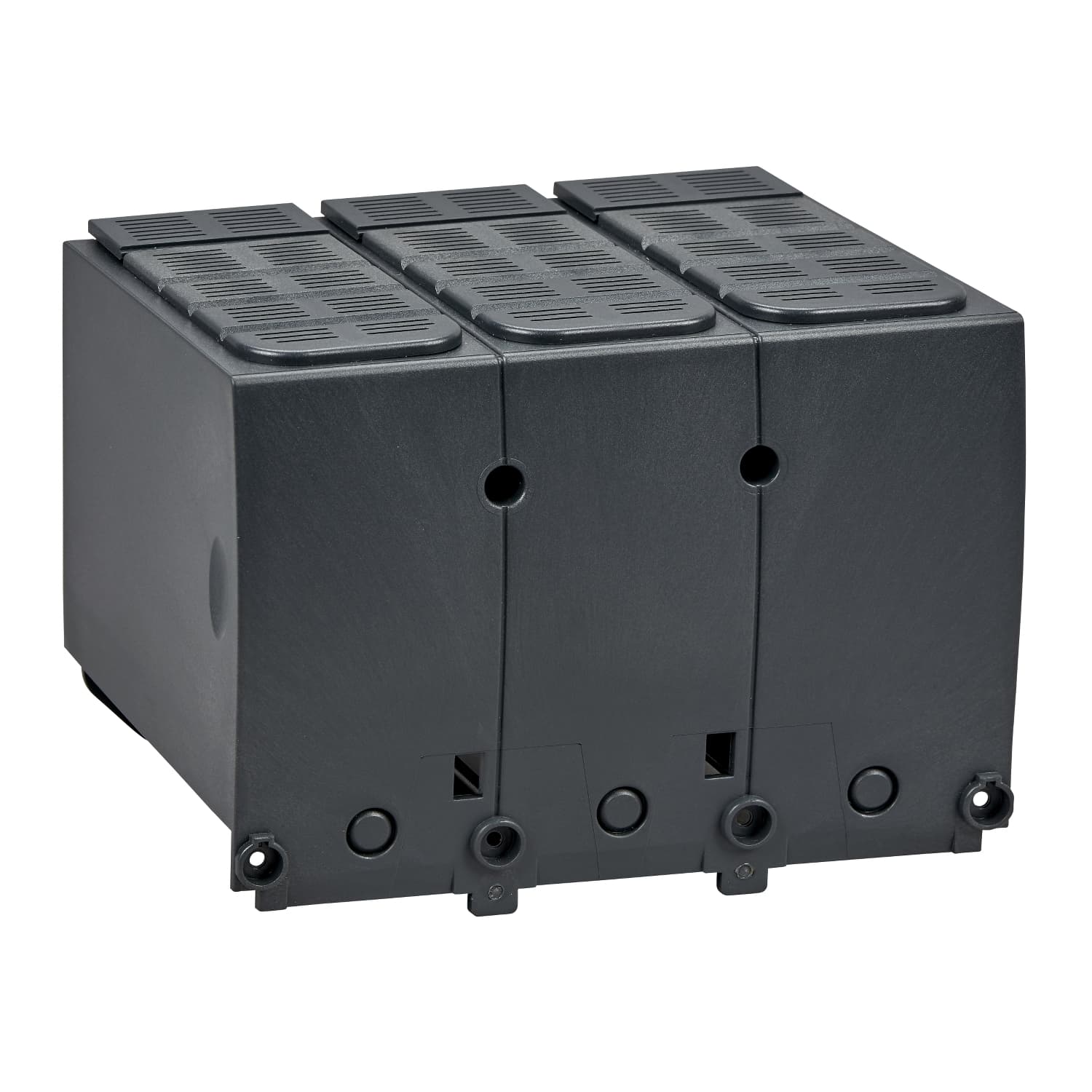

هيكل أساسي ComPacT NSX من شنايدر إلكتريك بمعايرة 400 A. هيكل قاطع دائرة أساسي، ComPacT NSX400N، 50kA/415VAC، 3 أقطاب، معايرة هيكل 400A، بدون وحدة فصل.
هيكل قاطع دائرة أساسي، ComPacT NSX400N، 50kA/415VAC، 3 أقطاب، معايرة هيكل 400A، بدون وحدة فصل. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية
| الفئة | مدمج |
|---|
| اسم المنتج | مدمج NSX |
|---|
| الاسم المختصر للجهاز | NSX400N |
|---|
| نوع المنتج أو المكوّن | إطار أساسي |
|---|
| استخدام الجهاز | توزيع |
|---|
| وصف الأقطاب | 3P |
|---|
| [In] التيار المقنّن | 400 A at 40 °C |
|---|
| [Ue] جهد التشغيل المقنّن | 690 V AC 50/60 Hz مطابق لـ IEC 60947-2 |
|---|
| نوع الشبكة | تيار متردد |
|---|
| تردّد الشبكة | 50/60 Hz |
|---|
| الصلاحية للعزل | نعم مطابق لـ EN/IEC 60947-2 |
|---|
| فئة الاستخدام | الفئة A |
|---|
| قدرة القطع | 85 kA at 240 V AC 50/60 Hz مطابق لـ UL 508 · 22 kA Icu at 525 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 85 kA Icu at 220/240 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 10 kA Icu at 660/690 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 50 kA at 480 V AC 50/60 Hz مطابق لـ UL 508 · 50 kA Icu at 380/415 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 30 kA Icu at 500 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 20 kA at 600 V AC 50/60 Hz مطابق لـ UL 508 · 42 kA Icu at 440 V AC 50/60 Hz مطابق لـ IEC 60947-2 |
|---|
| رمز قدرة القطع | N 50 kA 415 V AC |
|---|
| نوع التحكّم | مفتاح قلّاب |
|---|
| طريقة التركيب | ثابت |
|---|
| [Ui] جهد العزل المقنّن | 800 V AC 50/60 Hz مطابق لـ IEC 60947-2 |
|---|
| [Uimp] جهد تحمّل النبضة المقنّن | 8 kV مطابق لـ IEC 60947-2 |
|---|
| [Ics] قدرة القطع التشغيلية المقنّنة | 11 kA at 525 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 85 kA at 220/240 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 10 kA at 660/690 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 50 kA at 380/415 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 30 kA at 500 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 42 kA at 440 V AC 50/60 Hz مطابق لـ IEC 60947-2 |
|---|
| العمر الميكانيكي | 15000 دورة مطابق لـ IEC 60947-2 |
|---|
| العمر الكهربائي | 12000 cycles 440 V AC 50/60 Hz In/2 مطابق لـ IEC 60947-2 · 3000 cycles 690 V AC 50/60 Hz In مطابق لـ IEC 60947-2 · 6000 cycles 440 V AC 50/60 Hz In مطابق لـ IEC 60947-2 · 6000 cycles 690 V AC 50/60 Hz In/2 مطابق لـ IEC 60947-2 |
|---|
| وسيلة التثبيت | لوحة خلفية |
|---|
| التوصيل العلوي | أمامي |
|---|
| التوصيل السفلي | أمامي |
|---|
| مسافة التوصيل | 45 mm |
|---|
| نوع الحماية | بدون حماية |
|---|
| العرض (W) | 140 mm |
|---|
| الارتفاع (H) | 255 mm |
|---|
| العمق (D) | 110 mm |
|---|
| المعايير | EN/IEC 60947-2 · UL 60947-4-1 |
|---|
| فئة الجهد الزائد | III |
|---|
| فئة الحماية من الصدمة الكهربائية | الصنف II على الوجه الأمامي |
|---|
| درجة التلوّث | 3 مطابق لـ IEC 60664-1 |
|---|
| درجة الحماية IP | IP40 مطابق لـ IEC 60529 |
|---|
| درجة الحماية IK | IK07 مطابق لـ IEC 62262 |
|---|
| حرارة الهواء المحيط أثناء التشغيل | -25…70 °C |
|---|
| حرارة الهواء المحيط أثناء التخزين | -50…85 °C |
|---|
| نوع وحدة العبوة 2 | X12 |
|---|
| عدد الوحدات في العبوة 2 | 36 |
|---|
| ارتفاع العبوة 2 | 45.000 cm |
|---|
| عرض العبوة 2 | 80.000 cm |
|---|
| طول العبوة 2 | 120.000 cm |
|---|
| وزن العبوة 2 | 173.732 kg |
|---|
| الضمان (بالأشهر) | 18 |
|---|
