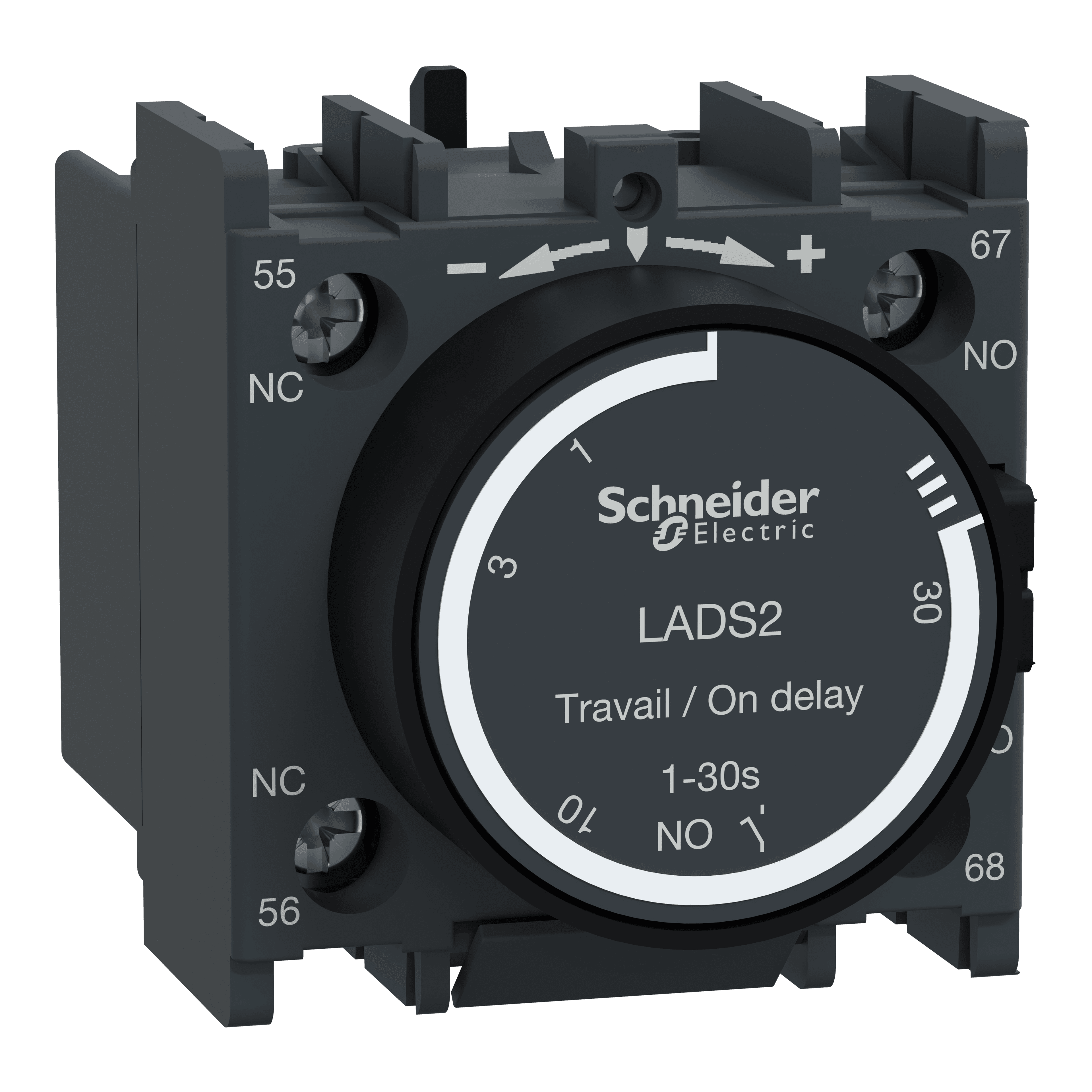

كتلة تلامس مساعد تأخير زمن TeSys Deca من شنايدر إلكتريك بمعايرة 6 A. كتلة تلامس تأخير زمن، TeSys Deca، 1NO+1NC، on-delay 1-30s، أمامي، مع 40±15ms switching زمن between NC فتح وNO إغلاق.
كتلة تلامس تأخير زمن، TeSys Deca، 1NO+1NC، on-delay 1-30s، أمامي، مع 40±15ms switching زمن between NC فتح وNO إغلاق. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية
| الفئة | TeSys · TeSys Deca |
|---|
| اسم المنتج | TeSys Deca |
|---|
| نوع المنتج أو المكوّن | كتلة تلامس مساعد بتأخير زمني |
|---|
| توافق المجموعة | TeSys Deca CAD · TeSys Deca LC1D · TeSys F LC1F · TeSys F CR1F |
|---|
| استخدام الجهاز | Star delta starter |
|---|
| موضع التركيب | أمامي |
|---|
| تركيب تلامس القطب | 1 NO + 1 NC |
|---|
| تشغيل التلامسات | تأخير زمني |
|---|
| نوع المؤقّت | تأخير الوصل |
|---|
| مدى التأخير الزمني | 1...30 s |
|---|
| [Ue] جهد التشغيل المقنّن | 690 V AC 25...400 Hz |
|---|
| [Ie] تيار التشغيل المقنّن | 6 A at 120 V AC-15 · 1.04 A at 690 V AC-15 · 0.55 A at 125 V DC-13 · 0.1 A at 600 V DC-13 |
|---|
| [Ui] جهد العزل المقنّن | 690 V مطابق لـ IEC 60947-5-1 · 600 V مطابق لـ UL 60947-5-1 · 600 V مطابق لـ CSA C22.2 No 60947-5-1 |
|---|
| [Ith] التيار الحراري الاصطلاحي في الهواء الطلق | 10 A (at 60 °C) |
|---|
| المعايير | EN/IEC 60947-5-1 · UL 60947-5-1 · CSA C22.2 No 60947-5-1 · GB/T 14048.5 · EN 50012 · IEC 60335-1:Clause 30.2 · IEC 60335-2-40:Annex JJ · UL 60335-2-40:Annex JJ |
|---|
| شهادات المنتج | نظام IECEE CB · UL · CSA · CCC · EAC · UKCA |
|---|
| قدرة الوصل المقنّنة Irms | 140 A at <= 690 V AC مطابق لـ IEC 60947-5-1 · 250 A at <= 690 V DC مطابق لـ IEC 60947-5-1 |
|---|
| التقنين المسموح به قصير الأمد | 100 A 60 °C 1 s · 120 A 60 °C 500 ms · 140 A 60 °C 100 ms |
|---|
| نوع الحماية | GG fuse 10 A |
|---|
| العمر الميكانيكي | 5 Mcycles |
|---|
| أدنى تيار تبديل | 5 mA |
|---|
| أدنى جهد تبديل | 17 V |
|---|
| زمن عدم التداخل | 1.5 ms on de-energisation no overlap between NC and NO contact · 1.5 ms on energisation no overlap between NC and NO contact |
|---|
| مقاومة العزل | > 10 MOhm |
|---|
| التوصيلات - الأطراف | Screw clamp terminals 1 cable(s) 1…2.5 mm²flexible with cable end · Screw clamp terminals 1 cable(s) 1…2.5 mm²flexible without cable end · Screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable end · Screw clamp terminals 2 cable(s) 1…2.5 mm²flexible without cable end · Screw clamp terminals 1 cable(s) 1…2.5 mm²rigid · Screw clamp terminals 2 cable(s) 1…2.5 mm²rigid · أطراف بمشبك لولبي |
|---|
| عزم الربط | 1.7 N.m - with screwdriver flat Ø 6 mm · 1.7 N.m - with screwdriver Philips No 2 · 1.7 N.m - with screwdriver pozidriv No 2 |
|---|
| الارتفاع | 48 mm |
|---|
| العرض | 44 mm |
|---|
| العمق | 61 mm |
|---|
| اللون | رمادي داكن |
|---|
| الخاصية البيئية | بيئة عادية |
|---|
| درجة الحماية IP | IP20 مطابق لـ IEC 60529 |
|---|
| المعالجة الوقائية | TH مطابق لـ IEC 60068 |
|---|
| حرارة الهواء المحيط أثناء التخزين | -60…80 °C |
|---|
| حرارة الهواء المحيط أثناء التشغيل | -40…70 °C |
|---|
| ارتفاع التشغيل | 3000 m |
|---|
| نوع وحدة العبوة 2 | BB1 |
|---|
| عدد الوحدات في العبوة 2 | 10 |
|---|
| ارتفاع العبوة 2 | 5.2 cm |
|---|
| عرض العبوة 2 | 13 cm |
|---|
| طول العبوة 2 | 24 cm |
|---|
| وزن العبوة 2 | 836 g |
|---|
| نوع وحدة العبوة 3 | S03 |
|---|
| عدد الوحدات في العبوة 3 | 140 |
|---|
| ارتفاع العبوة 3 | 30 cm |
|---|
