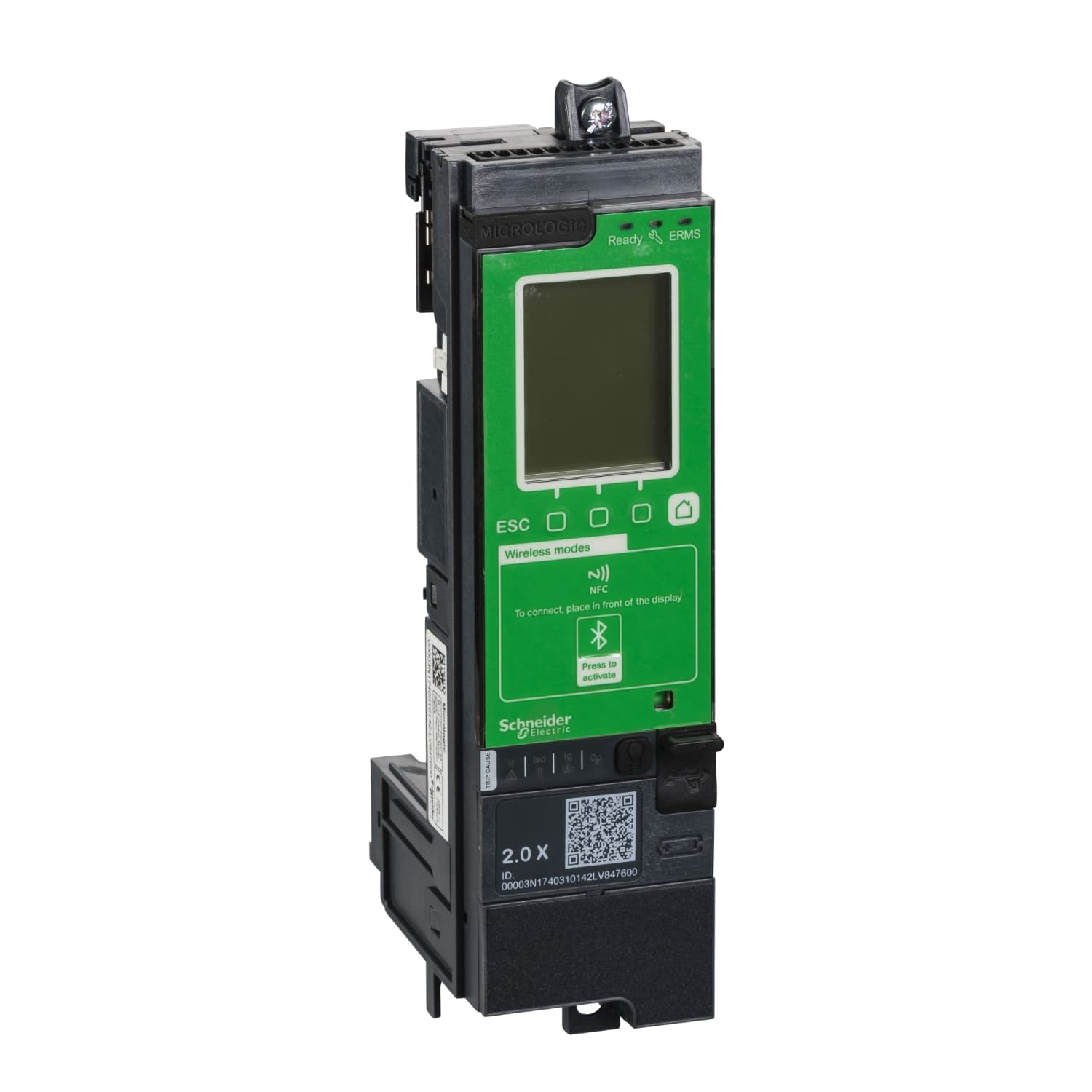

وحدة تحكّم MasterPacT من شنايدر إلكتريك. وحدة تحكّم MicroLogic 2.0X، MasterPact MTZ1، قواطع دائرة قابل للسحب، حمايات LI.
وحدة تحكّم MicroLogic 2.0X، MasterPact MTZ1، قواطع دائرة قابل للسحب، حمايات LI. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| الفئة | MasterPacT |
|---|---|
| الاسم المختصر للجهاز | MicroLogic 2.0 X |
| نوع المنتج أو المكوّن | وحدة التحكم |
| استخدام الجهاز | حماية المعدات ومراقبتها والتحكم بها |
| تطبيق قاطع الدارة | توزيع وفق معيار IEC |
| توافق المجموعة | MasterPact MTZ1 circuit breaker |
| الأقطاب | 3P · 4P |
| وصف الأقطاب المحمية | 3P 3d · 4P 3d · 4P 3d + N/2 · 4P 4d · 4P 3d + OSN |
| [Ue] جهد التشغيل المقنّن | 690 V AC, +/- 10 % |
| نوع الشبكة | تيار متردد |
| تردّد الشبكة | 50/60 Hz |
| تقنية وحدة القطع | إلكتروني |
| وظائف الحماية لوحدة القطع | LI |
| نوع الحماية | الحماية من الحمل الزائد (long time) مطابق لـ ANSI 49 · Instantaneous short-circuit protection conforming to ANSI 50 |
| تقنين وحدة القطع | 400 A · 630 A · 800 A · 1000 A · 1250 A · 1600 A |
| طريقة التركيب | قابل للسحب |
| ضبط حماية المحايد | 1 x Ir (4P 4d) · 0.5 x Ir (4P 3d + N/2) · 1.6 x Ir (4P 3d + OSN) · No protection (4P 3d) |
| [Ir] مدى ضبط العتبة طويلة الأمد | 0.4...1 x In adjustable in step of 1 A |
| نوع ضبط التأخير طويل الأمد | Adjustable in step of 0.5 s |
| [tr] مدى ضبط التأخير طويل الأمد | 12.5…600 s at 1.5 x Ir · 0.5…24 s at 6 x Ir · 0.7…16.6 s at 7.2 x Ir |
| الذاكرة الحرارية | نعم |
| نوع ضبط العتبة اللحظية Ii | قابل للضبط |
| [Ii] مدى ضبط العتبة اللحظية | 1.5...10 x Ir adjustable in step of 0.5 x Ir with embedded HMI · 1.5...10 x Ir adjustable in step of 0.1 x Ir with Ecoreach software or MasterPact MTZ mobile app |
| [وضع Li] مدى ضبط التأخير اللحظي | 20 ms in standard |
| التعاشق الانتقائي للمناطق ZSI | بدون |
| نوع تشخيص الشبكة والآلة | System (HMI) health state overview: circuit breaker health state · Contacts state: circuit breaker health state · MicroLogic service life: circuit breaker health state · Tripping cause indication: circuit breaker tripping cause · Identification card: diagnostic data · Configured alarms synthesis: diagnostic data · Monitored function: diagnostic data · Operation: diagnostic data · MicroLogic test: test · Protection test: test · Selectivity test: test · Trip context information: crisis management · Operation: advanced diagnostic · Breaker service life: circuit breaker health state |
| نوع القياس | عدّاد القدرة |
| إدارة الطاقة | Measurement ,active, reactive and apparent energy · Measurement ,electrical network · Measurement ,energy |
| نوع القياس | Current I1, I2, I3, Iavg RMS · Neutral current IN RMS · Ground fault current Ig RMS · Voltage V12, V23, V31, VLLavg RMS · Voltage V1N, V2N, V3N, VLNavg RMS · Active power P, P1, P2, P3 total · Reactive power Q, Q1, Q2, Q3 total · Apparent power S, S1, S2, S3 total · Power factor · Active energy Ep IN/OUT/tot · Reactive energy Eq IN/OUT/tot · Apparent energy Es IN/OUT/tot · Demand current I1, I2, I3, In, Iavg · Demand power P, Q, S · Frequency · Phase sequence · تيار التسرب الأرضي · Total current harmonic distortion THD (I) · Total voltage harmonic distortion THD (V) · Unbalance current · Unbalance voltage |
| جهد القياس | 208…828 V AC 50/60 Hz phase to phase · 120…480 V AC 50/60 Hz phase to neutral |
| مدى قياس التردد | 40…70 Hz |
| دقة القياس | Current I1, I2, I3, Iavg, Idemand for MTZ1: +/- 0.5 % 40...1600 x 1.2 A · Current I1, I2, I3, Iavg, Idemand for MTZ2: +/- 0.5 % 40...4000 x 1.2 A · Current I1, I2, I3, Iavg, Idemand for MTZ3: +/- 0.5 % 80...6300 x 1.2 A · Neutral current IN: +/- 1 % · Ground fault current Ig: +/- 5 % · Voltage V12, V23, V31, VLLavg: +/- 0.5 % 208...690 x 1.2 V · Voltage V1N, V2N, V3N, VLNavg: +/- 0.5 % 120...400 x 1.2 V · Active power P, P1, P2, P3, Pdemand: +/- 1 % · Reactive power Q, Q1, Q2, Q3, Qdemand: +/- 2 % · Apparent power S, S1, S2, S3, Sdemand: +/- 1 % · Power factor: +/- 2 % · Active energy Ep IN/OUT/tot: +/- 1 % · Reactive energy Ep IN/OUT/tot: +/- 2 % · Apparent energy Es IN/OUT/tot: +/- 1 % · Frequency: +/- 0.005 Hz · تيار التسرب الأرضي: +/- 10 % · Unbalance current: +/- 0.5 % |
| فئة الدقة | الصنف 5: total current harmonic distortion THD (I) · الصنف 0.5: unbalance voltage · الصنف 1: active and reactive energy by pulse counting (+/- W.h, +/- VAR.h) · الصنف 2: total voltage harmonic distortion THD (V) |
| نوع الشاشة | LCD display - 128 x 96 pixels |
| بروتوكول منفذ الاتصال | Bluetooth 4.0 LE peer to peer 30 kbit/s · NFC peer to peer 28800 bauds مطابق لـ ISO 15963 · USB peer to peer 115 kbauds |
| تسجيل البيانات | سجلات الإنذارات · Maintenance logs · سجلات الأحداث · سجلات البيانات · الختم الزمني · Min/max of instantaneous values |
| المعايير | EN/IEC 60947-2 · EN/IEC 60255-1 · EN/IEC 60947-1 · EN/IEC 60092-202 · EN/IEC 61010-1 |
| موضع التركيب | للاستخدام الداخلي فقط |
| الخاصية البيئية | Wet location not approved for use conforming to IEC 61010-1 |
| التوافق الكهرومغناطيسي | Electrostatic discharge immunity test conforming to IEC 61000-4-2 · Susceptibility to electromagnetic fields conforming to IEC 61000-4-3 · Electrical fast transient/burst immunity test conforming to IEC 61000-4-4 · 1.2/50 µs shock waves immunity test مطابق لـ IEC 61000-4-5 · Conducted RF disturbances conforming to IEC 61000-4-6 · الانبعاثات الموصَّلة والمشعّة A مطابق لـ CISPR 22 |
| فئة الجهد الزائد | IV مطابق لـ IEC 61010-1 |
| فئة القياس | الفئة IV مطابق لـ IEC 61010-2-30 |
| درجة التلوّث | 3 مطابق لـ IEC 60947-1 |
| حرارة الهواء المحيط أثناء التشغيل | -25…70 °C (operating) · -35 °C (for start-up of product) |
| الرطوبة النسبية | 95 % at 55 °C مطابق لـ IEC 60068-2-30 |
