محول التيار (CT) منتج فرعي حاسم ضمن فئة مكونات اللوحات، مصمم للقياس الآمن للتيار المتردد (AC) في الأنظمة الكهربائية. عبر تخفيض التيارات الأولية العالية إلى مستويات ثانوية موحدة وقابلة للإدارة (مثل 1 أمبير أو 5 أمبير)، تتيح محولات التيار المراقبة والقياس والحماية الدقيقة دون تلامس مباشر مع الدوائر عالية الجهد. تعمل وفق مبدأ الحث الكهرومغناطيسي، مما يضمن العزل الجلفاني بين الدوائر الأولية (المُقاسة) والثانوية (المُخرَجة).

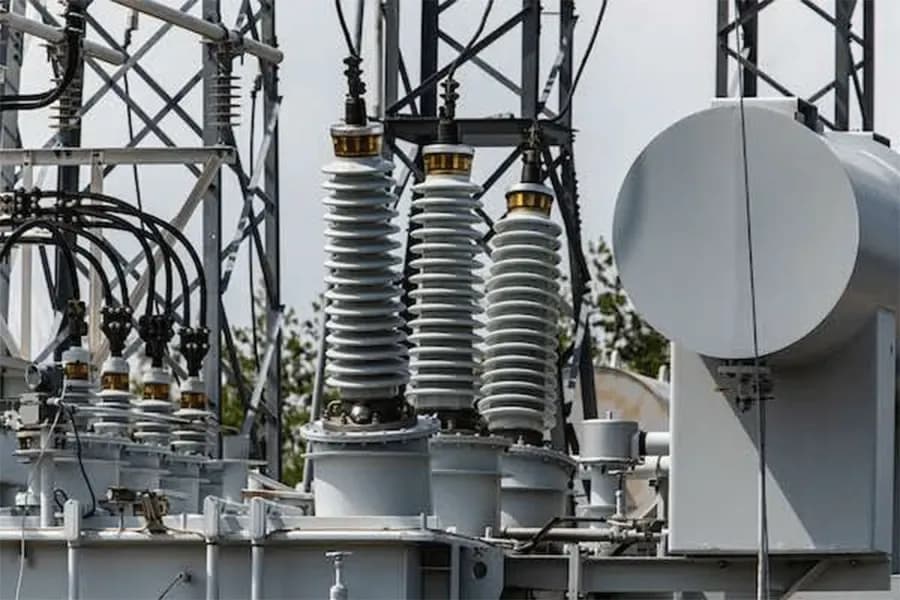

محول التيار (CT) هو نوع من محولات القياس يحوّل التيارات الأولية العالية (مثل المئات أو الآلاف من الأمبيرات) إلى تيارات ثانوية منخفضة متناسبة (عادةً 1 أمبير أو 5 أمبير). يتيح ذلك القياس الآمن والتكامل مع العدّادات والمرحلات وأنظمة التحكم. محولات التيار حيوية من أجل:
- السلامة: عزل دوائر القياس والحماية عن خطوط الجهد العالي الخطرة.
- الدقة: توفير بيانات تيار دقيقة لقياس الطاقة ومراقبة الأحمال واكتشاف الأعطال.
- الامتثال: تلبية المعايير التنظيمية لمراقبة الأنظمة الكهربائية وإعداد تقاريرها.
المزايا الرئيسية
نسبة التيار:
- تُعرَّف بأنها نسبة التيار الأولي إلى الثانوي (مثل 100:5). التيار الثانوي متناسب مع التيار الأولي ومُقاس للقياس الآمن.
- المخرجات الثانوية الشائعة: 1 أمبير، 5 أمبير، أو إشارات بمستوى ميلي أمبير للتطبيقات الحديثة منخفضة الطاقة.
فئات الدقة:
- محولات تيار للقياس: دقة عالية (مثل الفئة 0.1 و0.2 و0.5) لقياس الطاقة والتطبيقات الإيرادية.
- محولات تيار للحماية: مصممة للتعامل مع تيارات الأعطال دون التشبع (مثل الفئة 5P و10P) لقواطع الدائرة والمرحلات.
مواد النواة:
- نواة حديدية مُصفّحة: تُستخدم في محولات تيار الحماية لعتبات تشبع عالية.
- نواة من سبيكة النيكل أو الأمورفية: توجد في محولات تيار القياس لتقدم خطية ودقة فائقة.
السلامة والعزل:
- توفر عزلًا جلفانيًا، يحمي المعدات والأشخاص من مخاطر الجهد العالي.
- متوافقة مع معايير مثل IEC 61869 وANSI C57.13 وIEEE C57.13.
أشكال التصميم:
- النوع النافذة (الحلقي): يُركَّب حول موصل دون فصل الدائرة.
- نوع القضيب: موصل أولي ثابت (قضيب) للتطبيقات عالية التيار.
- النواة المنقسمة: تصميم مفصلي لتركيبه على الموصلات الموجودة.
- ملفات Rogowski: محولات تيار مرنة بنواة هوائية لقياس التيار العابر أو التوافقي.
تقدير الحمل:
- يحدد الحمل الأقصى (المعاوقة) الذي يمكن لمحول التيار قيادته على ثانويه دون فقدان الدقة (مثل 2.5 VA و5 VA).
ملاحظات السلامة
- لا تفتح أبدًا دائرة محول تيار حي: الثانوي المنفصل يمكن أن يحفز جهودًا خطرة. اقصر دائمًا محولات التيار غير المستخدمة.
- التأريض: أرّض الثانوي بشكل صحيح لمنع فشل العزل.
المقارنة مع محولات الجهد (VTs)
بينما تخفّض محولات التيار التيار، تخفّض محولات الجهد (VTs) الجهد للقياس. كلاهما أساسي للمراقبة الشاملة لنظام الطاقة.
