مرحّل حماية تيار VigiPacT residual من شنايدر إلكتريك. مرحّل حماية تيار Residual، VigiPacT RH99M، 30mA-30A، 220/240VAC 50/60Hz، تركيب سكة DIN.
مرحّل حماية تيار Residual، VigiPacT RH99M، 30mA-30A، 220/240VAC 50/60Hz، تركيب سكة DIN. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية
| الفئة | VigiPacT |
|---|
| الاسم المختصر للجهاز | RH99M |
|---|
| نوع المنتج أو المكوّن | مرحّل الحماية بالتيار المتبقي |
|---|
| تطبيق المرحّل | مرحّل الحماية |
|---|
| وسيلة التثبيت | قضيب DIN |
|---|
| فئة الحماية من التسرب الأرضي | النوع A |
|---|
| نوع الضبط | مفتاح اختيار |
|---|
| نوع ضبط حساسية التسرب الأرضي المتبقي | Adjustable 9 settings |
|---|
| حساسية التسرب الأرضي | 0.03…30 A |
|---|
| تأخير التسرب الأرضي | Instantaneous for 0.03 A · Adjustable 9 settings 0…4.5 s for 0.03…30 A |
|---|

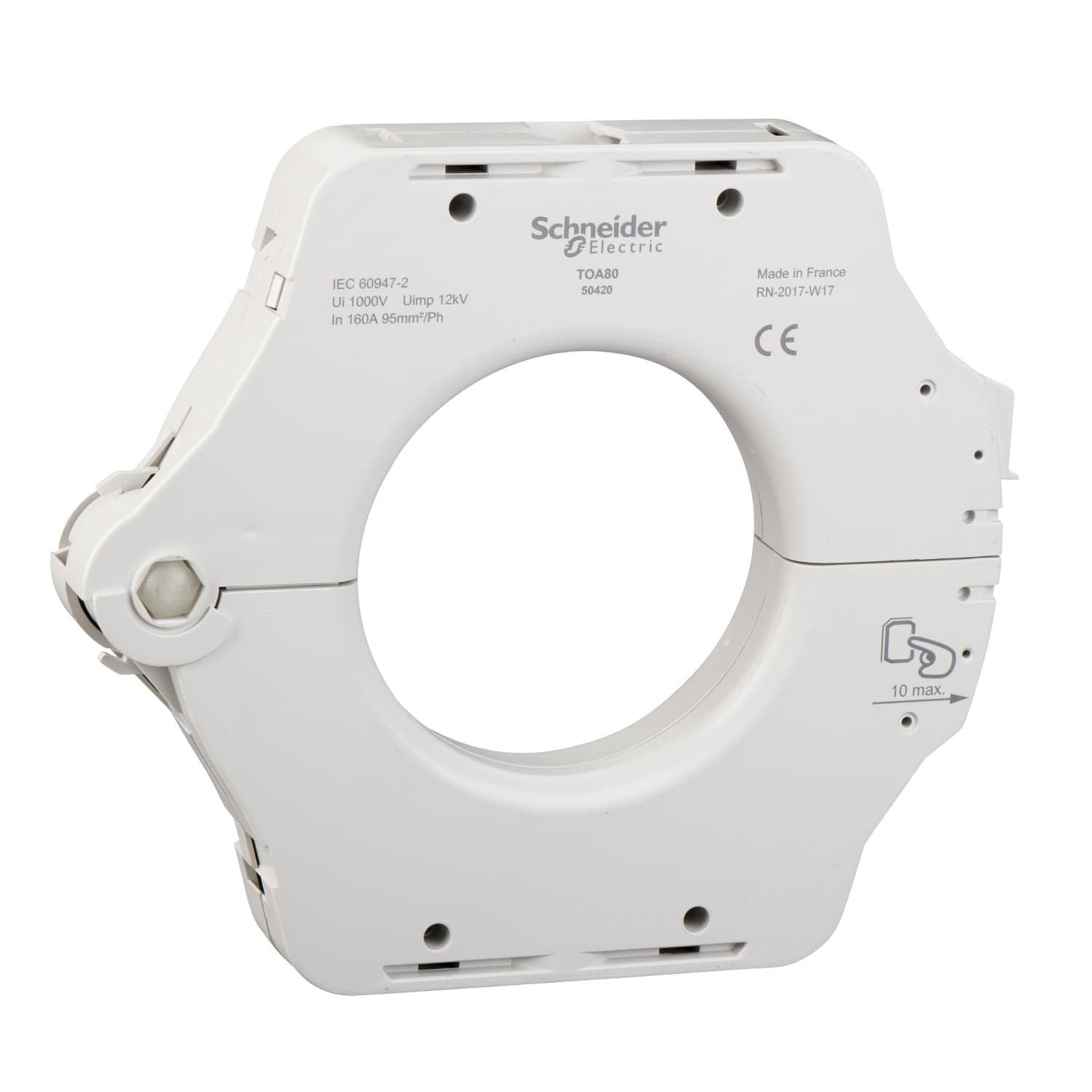

| توافق مجسات التيار | VigiPacT TOA earth leakage current sensor · VigiPacT A earth leakage current sensor · VigiPacT L earth leakage current sensor |
|---|
| [Ithe] التيار الحراري الاصطلاحي داخل الحيّز المغلق | 8 A |
|---|
| أدنى حمل | 10 mA at 12 V |
|---|
| [Us] جهد التغذية المقنّن | 220...240 V AC 50/60 Hz 55...110 % |
|---|
| استهلاك القدرة بالفولت أمبير | 4 VA |
|---|
| نظام التوزيع المراقَب | 1000 V - AC at 50/60 Hz (maximum) · 1000 V - AC at 400 Hz (maximum) |
|---|
| نظام التأريض | TN-S · TT · IT |
|---|
| [Uimp] جهد تحمّل النبضة المقنّن | 8 kV |
|---|
| إعادة الضبط | إعادة ضبط يدوية |
|---|
| وظيفة الاختبار | اختبار عن بُعد · محلي |
|---|
| المراقبة | Electronics (continuous) · مصدر تغذية (continuous) · Relay/sensor link (continuous) |
|---|
| نوع القياس | Earth fault current internal measurement, range: 80...100 % |
|---|
| حماية الإعدادات من العبث | محمي بغطاء قابل للختم |
|---|
| التوصيلات - الأطراف | Auxiliary power supply: terminal block cable(s) 0.2…2.5 mm² flexible 24 AWG...12 AWG · Auxiliary power supply: terminal block cable(s) 0.2…2.5 mm² rigid 24 AWG...12 AWG · Auxiliary power supply: terminal block cable(s) 0.25…2.5 mm² flexible 24 AWG...12 AWG · Fault: screw terminal cable(s) 0.2…2.5 mm² flexible 24 AWG...12 AWG · Fault: screw terminal cable(s) 0.2…4 mm² rigid 24 AWG...12 AWG · Fault: screw terminal cable(s) 0.25…2.5 mm² flexible 24 AWG...12 AWG · Relay test and fault reset: screw terminal cable(s) 0.14…1 mm² flexible 26 AWG...16 AWG · Relay test and fault reset: screw terminal cable(s) 0.14…1.5 mm² rigid 26 AWG...16 AWG · Relay test and fault reset: screw terminal cable(s) 0.25…0.5 mm² flexible 26 AWG...16 AWG · مجس: screw terminal cable(s) 0.14…1 mm² flexible 26 AWG...16 AWG · مجس: screw terminal cable(s) 0.14…1.5 mm² rigid 26 AWG...16 AWG · مجس: screw terminal cable(s) 0.25…0.5 mm² flexible 26 AWG...16 AWG · Voltage presence: screw terminal cable(s) 0.2…2.5 mm² flexible 24 AWG...12 AWG · Voltage presence: screw terminal cable(s) 0.2…4 mm² rigid 24 AWG...12 AWG · Voltage presence: screw terminal cable(s) 0.25…2.5 mm² flexible 24 AWG...12 AWG |
|---|
| طول تعرية السلك | Auxiliary power supply: 7 mm for top connection · Fault: 8 mm for bottom connection · Relay test and fault reset: 5 mm for bottom connection · مجس: 5 mm for top connection · Voltage presence: 8 mm for bottom connection |
|---|
| عزم الربط | Auxiliary power supply: 0.6 N.m top · Fault: 0.6 N.m bottom · Relay test and fault reset: 0.25 N.m bottom · مجس: 0.25 N.m top · Voltage presence: 0.6 N.m bottom |
|---|
| وحدات 9 مم | 6 |
|---|
| المعايير | EN/IEC 60947-2 Annex M · EN/IEC 60755 · UL 1053 · CAN/CSA C22.2 No. 144 |
|---|
| العرض | 54 mm |
|---|
| الارتفاع | 81 mm |
|---|
| العمق | 74 mm |
|---|
| وزن المنتج | 0.3 kg |
|---|
| درجة الحماية IP | IP40 on front face: مطابق لـ EN/IEC 60529 · IP30 on side parts: مطابق لـ EN/IEC 60529 · IP20 on connection terminals: مطابق لـ EN/IEC 60529 |
|---|
| درجة الحماية IK | IK07 مطابق لـ EN 50102 |
|---|
| المتانة الميكانيكية | Fire resistance conforming to IEC 60695-2-1 · IK protection 2 joules: IK07 مطابق لـ EN 50102 · Vibrations 13.2...100 Hz: 0.7 g · Vibrations 2...13.2 Hz: +/- 1 mm |
|---|
| فئة الجهد الزائد | IV |
|---|
| فئة الحماية من الصدمة الكهربائية | الصنف II |
|---|
| التوافق الكهرومغناطيسي | الانبعاثات الموصَّلة والمشعّة: , B, مطابق لـ CISPR 11 · Conducted radio-frequency immunity test: , 3, مطابق لـ IEC 61000-4-6 · Electrostatic discharge immunity test: , 4, مطابق لـ IEC 61000-4-2 · High-energy conducted susceptibility: , 4, مطابق لـ IEC 61000-4-5 · Low-energy conducted susceptibility: , 4, مطابق لـ IEC 61000-4-4 · Radiated susceptibility: , 3, مطابق لـ IEC 61000-4-3 |
|---|
| الرطوبة النسبية | 95 % at 55 °C |
|---|
| درجة التلوّث | 3 مطابق لـ IEC 60664-1 |
|---|
| حرارة الهواء المحيط أثناء التشغيل | -35…70 °C |
|---|
| حرارة الهواء المحيط أثناء التخزين | -55…85 °C |
|---|
| نوع وحدة العبوة 2 | S03 |
|---|
| عدد الوحدات في العبوة 2 | 36 |
|---|
| ارتفاع العبوة 2 | 30.0 cm |
|---|
