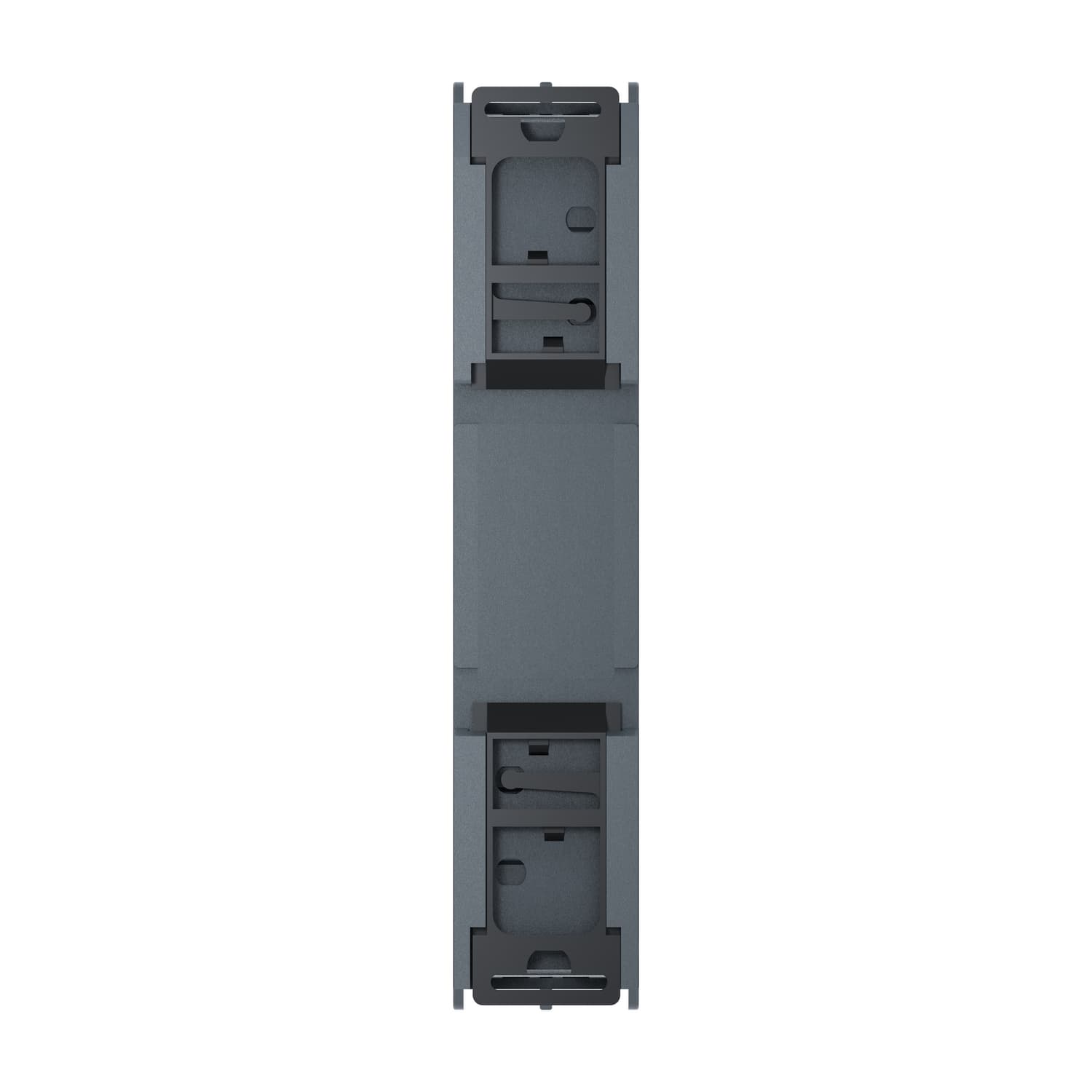

معلومات المنتج الكاملةالوصف والبيانات الفنية المقدمة للمنتج مرحّل مراقبة جهد طور Harmony 3، فئة 208 إلى 480 VAC، طور sequence، طور failure، طور imbalance، 1 CO. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية مجموعة المنتج Harmony Control Relays نوع المرحّل مرحّل تحكم اسم المرحّل RM10TE نوع المنتج أو المكوّن 3-phase control relay الوسائط التي يراقبها المرحّل Phase sequence · Phase failure detection · Asymmetry · Overvoltage and undervoltage detection التطبيق الخاص بالمنتج For 3-phase supply حدود جهد التغذية 183…528 V AC, 3 phases تردد التغذية 47...63 Hz استهلاك القدرة بالفولت أمبير 0…4.5 VA مدى القياس 208...480 V AC عتبة كشف الجهد < 175 V AC أقصى دورة قياس 150 ms measurement cycle as true rms value التخلفية 2 % دقة التكرار 0.5 % for input and measurement circuit · 3 % for time delay خطأ القياس < 0.05 %/°C with temperature variation · < 1 % over the whole range with voltage variation نوع التأخير الزمني Adjustable 0...100 s, +/- 10 % of the full scale value زمن إعادة الضبط 1.5 s time delay زمن الاستجابة < 550 ms (in the event of a fault) تأخير التشغيل عند الإقلاع 5 s تلامسات الخرج 1 C/O تيار الخرج الاسمي 5 A سعة التبديل بالفولت أمبير 1250 VA العمر الكهربائي 100000 دورة العمر الميكانيكي 10000000 دورة دقة ضبط التأخير الزمني 10 P التوافق الكهرومغناطيسي مطابق لـ IEC 61000-6-4 · مطابق لـ IEC 61000-6-3 · مطابق لـ IEC 61000-6-2 المعايير IEC 60255-1 شهادات المنتج cULus · CE · UKCA · CCC التعليم CULus · CE · UKCA · CCC حرارة الهواء المحيط أثناء التخزين -20…80 °C حرارة الهواء المحيط أثناء التشغيل -15…60 °C الرطوبة النسبية 10…95 % مقاومة الصدمات 30 gn for 6 ms درجة الحماية IP IP20 (terminals) · IP40 (casing) درجة التلوّث 2 فئة الجهد الزائد II جهد اختبار العزل 1.89 kV, 1 min AC 50 Hz مقاومة العزل > 100 MOhm at 500 V DC [Ui] جهد العزل المقنّن 400 V التوصيلات - الأطراف Screw terminals, 2 x 0.5...2 x 1.5 mm² (20 AWG...16 AWG) solid with or without cable end عزم الربط 0.5…0.7 N.m مادة الغلاف بولي كربونات الإشارة المحلية LED (green) for ST (status) · LED (red) for overvoltage · LED (red) for undervoltage · LED (red) for alarm asymmentry failure triggered وسيلة التثبيت 35 mm symmetrical DIN rail مطابق لـ IEC 60715 بيانات موثوقية السلامة MTTFd = 158 years
