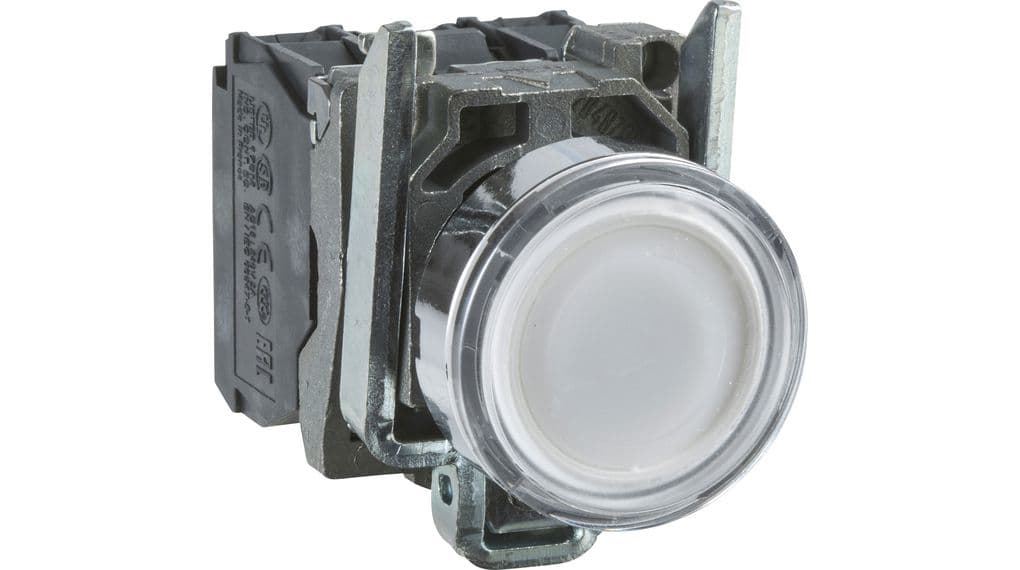

زر ضغط مضيء من شنايدر إلكتريك بمعايرة 3 A. زر ضغط مضيء، Harmony XB4، معدني، أبيض غاطس، 22mm، شامل LED، عدسة سادة، 1NO + 1NC، 24V AC DC.
زر ضغط مضيء، Harmony XB4، معدني، أبيض غاطس، 22mm، شامل LED، عدسة سادة، 1NO + 1NC، 24V AC DC. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| مجموعة المنتج | Harmony XB4 |
|---|---|
| نوع المنتج أو المكوّن | زر ضغط مضاء |
| الاسم المختصر للجهاز | XB4 |
| مادة الإطار | معدن مطلي بالكروم |
| مادة طوق التثبيت | زاماك |
| قطر التركيب | 22.5 mm |
| البيع بكمية غير قابلة للتجزئة | 1 |
| نوع الرأس | قياسي |
| شكل رأس وحدة الإشارة | دائري |
| نوع المشغّل | رجوع نابضي |
| ملف المشغّل | أبيض غاطس |
| معلومات إضافية عن المشغّل | مع عدسة سادة |
| نوع التلامسات وتركيبها | 1 NO + 1 NC |
| تشغيل التلامس | قطع بطيء |
| التوصيلات - الأطراف | Screw clamp terminals, <= 2 x 1.5 mm² with cable end مطابق لـ IEC 60947-1 · Screw clamp terminals, 1 x 0.22...2 x 2.5 mm² without cable end مطابق لـ IEC 60947-1 |
| مصدر الضوء | مؤشر LED عام |
| قاعدة المصباح | مؤشر LED مدمج |
| [Us] جهد التغذية المقنّن | 24 V AC/DC at 50/60 Hz |
| الارتفاع | 47 mm |
| العرض | 30 mm |
| العمق | 57 mm |
| وصف الأطراف ISO رقم 1 | (13-14)NO · (21-22)NC |
| وزن المنتج | 0.097 kg |
| مقاومة الغسل بالضغط العالي | 7000000 Pa at 55 °C, distance : 0.1 m |
| استخدام التلامسات | تلامسات قياسية |
| الفتح القسري | مع مطابق لـ IEC 60947-5-1 appendix K |
| مشوار التشغيل | 1.5 mm (NC changing electrical state) · 2.6 mm (NO changing electrical state) · 4.3 mm (total travel) |
| قوة التشغيل | 3.5 N NC changing electrical state · 3.8 N |
| العمر الميكانيكي | 10000000 دورة |
| عزم الربط | 0.8…1.2 N.m مطابق لـ IEC 60947-1 |
| شكل رأس البرغي | Cross compatible with Philips no 1 screwdriver · Cross compatible with pozidriv No 1 screwdriver · Slotted compatible with flat Ø 4 mm screwdriver · Slotted compatible with flat Ø 5.5 mm screwdriver |
| مادة التلامسات | سبيكة فضية (Ag/Ni) |
| الحماية من القصر | 10 A cartridge fuse type gG مطابق لـ IEC 60947-5-1 |
| [Ith] التيار الحراري الاصطلاحي في الهواء الطلق | 10 A مطابق لـ IEC 60947-5-1 |
| [Ui] جهد العزل المقنّن | 600 V (pollution degree 3) مطابق لـ IEC 60947-1 |
| [Uimp] جهد تحمّل النبضة المقنّن | 6 kV مطابق لـ IEC 60947-1 |
| [Ie] تيار التشغيل المقنّن | 3 A at 240 V, AC-15, A600 مطابق لـ IEC 60947-5-1 · 6 A at 120 V, AC-15, A600 مطابق لـ IEC 60947-5-1 · 0.1 A at 600 V, DC-13, Q600 مطابق لـ IEC 60947-5-1 · 0.27 A at 250 V, DC-13, Q600 مطابق لـ IEC 60947-5-1 · 0.55 A at 125 V, DC-13, Q600 مطابق لـ IEC 60947-5-1 · 1.2 A at 600 V, AC-15, A600 مطابق لـ IEC 60947-5-1 |
| العمر الكهربائي | 1000000 cycles, AC-15, 2 A at 230 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C · 1000000 cycles, AC-15, 3 A at 120 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C · 1000000 cycles, AC-15, 4 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C · 1000000 cycles, DC-13, 0.2 A at 110 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C · 1000000 cycles, DC-13, 0.5 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C |
| الموثوقية الكهربائية | Λ < 10exp(-6) at 5 V and 1 mA in clean environment مطابق لـ IEC 60947-5-4 · Λ < 10exp(-8) at 17 V and 5 mA in clean environment مطابق لـ IEC 60947-5-4 |
| نوع الإشارة | ثابت الإضاءة |
| استهلاك التيار | 18 mA |
| العمر التشغيلي | 100000 h at rated voltage and 25 °C |
| تحمّل الارتفاع المفاجئ | 1 kV مطابق لـ IEC 61000-4-5 |
| حدود جهد التغذية | 19.2…30 V DC · 21.6…26.4 V AC |
| وصف الجهاز | منتج كامل |
