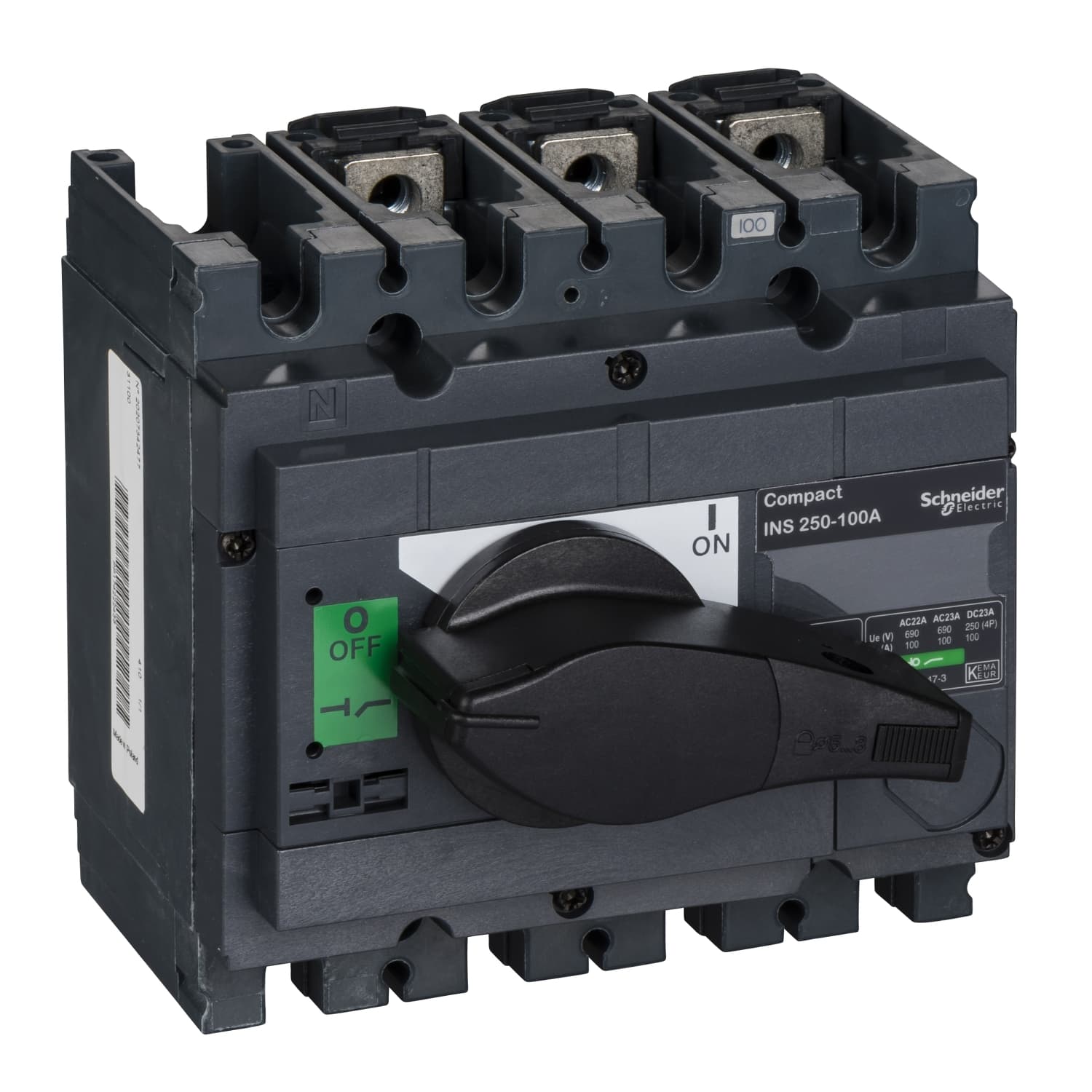

قاطع فصل ComPacT INS من شنايدر إلكتريك بمعايرة 22A. قاطع فصل، Compact INS250-100، 100A، الإصدار القياسي مع مقبض دوّار أسود، 3 أقطاب.
قاطع فصل، Compact INS250-100، 100A، الإصدار القياسي مع مقبض دوّار أسود، 3 أقطاب. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| الفئة | مدمج |
|---|---|
| نوع المنتج أو المكوّن | مفتاح فصل |
| اسم المنتج | مدمج INS |
| وصف الأقطاب | 3P |
| نوع الشبكة | تيار متردد · تيار مستمر |
| تردّد الشبكة | 50/60 Hz |
| [Ie] تيار التشغيل المقنّن | AC-22A: 100 A AC 50/60 Hz 220/240 V · AC-22A: 100 A AC 50/60 Hz 380/415 V · AC-22A: 100 A AC 50/60 Hz 440/480 V · AC-22A: 100 A AC 50/60 Hz 480 V NEMA · AC-22A: 100 A AC 50/60 Hz 500/525 V · AC-22A: 100 A AC 50/60 Hz 660/690 V · AC-23A: 100 A AC 50/60 Hz 220/240 V · AC-23A: 100 A AC 50/60 Hz 380/415 V · AC-23A: 100 A AC 50/60 Hz 440/480 V · AC-23A: 100 A AC 50/60 Hz 480 V NEMA · AC-23A: 100 A AC 50/60 Hz 500/525 V · AC-23A: 100 A AC 50/60 Hz 660/690 V · DC-22A: 100 A DC 125 V 2 poles in series · DC-23A: 100 A DC 125 V 2 poles in series |
| [Ui] جهد العزل المقنّن | 800 V AC 50/60 Hz |
| [Ith] التيار الحراري الاصطلاحي في الهواء الطلق | 100 A at 60 °C |
| [Icm] قدرة الوصل عند القصر المقنّنة | 30 kA switch-disconnector alone 690 V AC at 50/60 Hz · 330 kA with upstream protection circuit breaker 690 V AC at 50/60 Hz |
| [Ue] جهد التشغيل المقنّن | 125 V DC · 690 V AC 50/60 Hz |
| الصلاحية للعزل | نعم |
| مؤشر وضعية التلامس | نعم |
| الفصل المرئي | لا |
| درجة التلوّث | 3 |
| نوع التحكّم | مقبض دوّار أمامي مباشر |
| لون المقبض | أسود |
| طريقة التركيب | ثابت |
| وسيلة التثبيت | قضيب · لوحة |
| التوصيل العلوي | أمامي |
| التوصيل السفلي | أمامي |
| أقصى قدرة | AC-23: 22 kW at 220/240 V AC 50/60 Hz · AC-23: 22 kW at 230 V AC 50/60 Hz (NEMA) · AC-23: 45 kW at 380/415 V AC 50/60 Hz · AC-23: 55 kW at 440 V AC 50/60 Hz · AC-23: 55 kW at 480 V AC 50/60 Hz (NEMA) · AC-23: 55 kW at 500/525 V AC 50/60 Hz · AC-23: 55 kW at 660/690 V AC 50/60 Hz |
| دورة التشغيل المقنّنة | Uninterrupted |
| [Icw] تيار التحمّل قصير الأمد المقنّن | 1.8 kA during 30 s مطابق لـ IEC 60947-3 · 2.2 kA during 20 s مطابق لـ IEC 60947-3 · 4.9 kA during 3 s مطابق لـ IEC 60947-3 · 8.5 kA during 1 s مطابق لـ IEC 60947-3 |
| العمر الميكانيكي | 15000 دورة |
| العمر الكهربائي | AC-22A: 1500 cycles 440 V AC 50/60 Hz · AC-22A: 1500 cycles 500 V AC 50/60 Hz · AC-22A: 1500 cycles 690 V AC 50/60 Hz · AC-23A: 1500 cycles 440 V AC 50/60 Hz · AC-23A: 1500 cycles 500 V AC 50/60 Hz · AC-23A: 1500 cycles 690 V AC 50/60 Hz · DC-22A: 1500 cycles 125 V DC 2 poles in series · DC-23A: 1500 cycles 125 V DC 2 poles in series |
| مسافة التوصيل | 35 mm |
| الارتفاع | 136 mm |
| العرض | 140 mm |
| العمق | 96 mm |
| وزن المنتج | 2 kg |
| المعايير | IEC 60947-1 · IEC 60947-3 |
| شهادات المنتج | CCC · KEMA-KEUR |
| درجة الحماية IP | IP40 مطابق لـ IEC 60529 |
| درجة الحماية IK | IK07 مطابق لـ EN 50102 |
| حرارة الهواء المحيط أثناء التشغيل | -25…70 °C |
| حرارة الهواء المحيط أثناء التخزين | -50…85 °C |
| نوع وحدة العبوة 2 | S04 |
| عدد الوحدات في العبوة 2 | 9 |
| ارتفاع العبوة 2 | 30.0 cm |
| عرض العبوة 2 | 40.0 cm |
| طول العبوة 2 | 60.0 cm |
| وزن العبوة 2 | 20.953 kg |
| الضمان (بالأشهر) | 18 |
