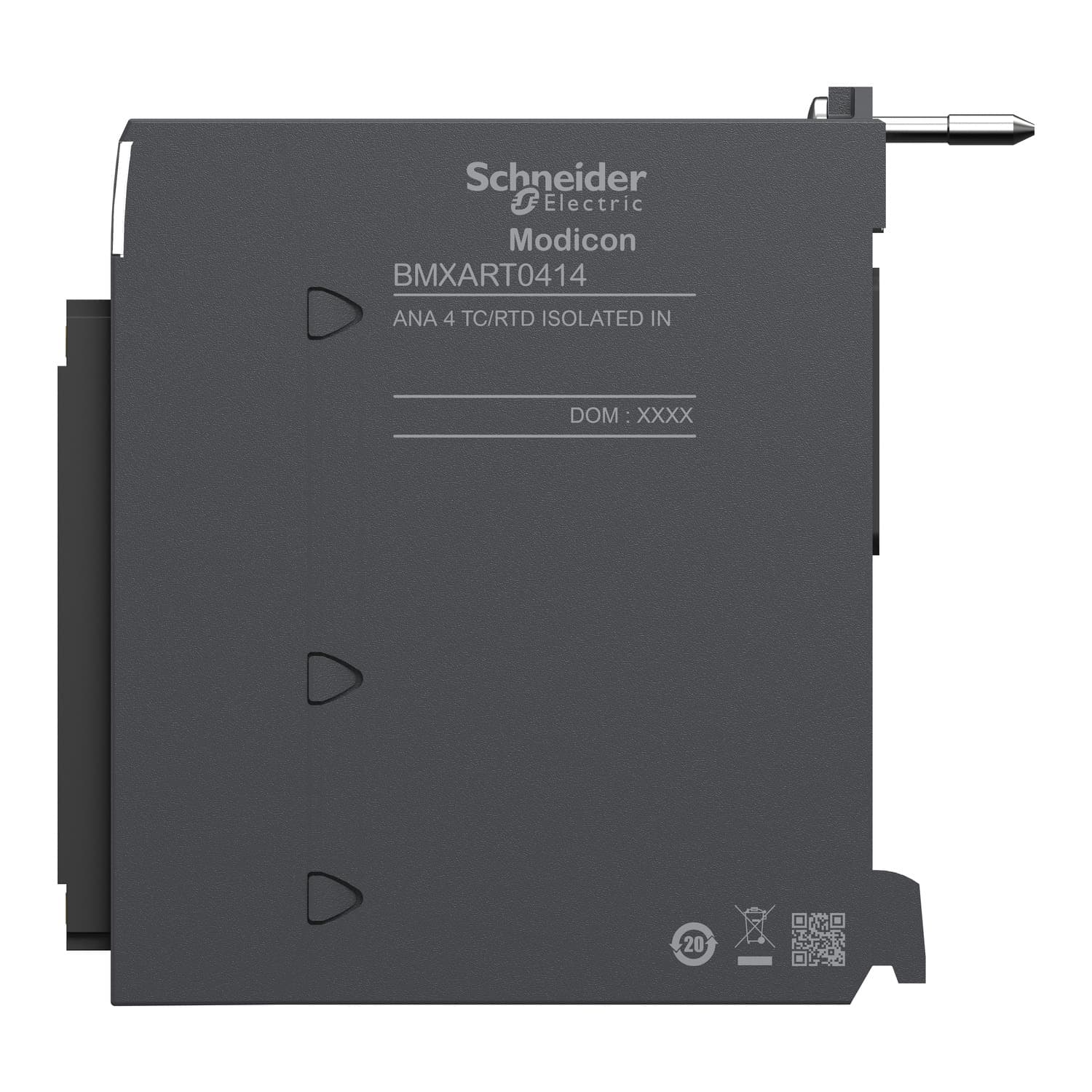

وحدة مدخل تناظري من شنايدر إلكتريك. تناظري isolated وحدة مدخل مستوى منخفض، Modicon X80، مداخل 4، 40mV positive أو negative.
تناظري isolated وحدة مدخل مستوى منخفض، Modicon X80، مداخل 4، 40mV positive أو negative. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| مجموعة المنتج | Modicon X80 |
|---|---|
| نوع المنتج أو المكوّن | وحدة مداخل تماثلية |
| التوصيل الكهربائي | 40 ways 1 connector |
| العزل بين القنوات | معزول |
| مستوى الدخل | مستوى منخفض |
| عدد المداخل التماثلية | 4 |
| نوع الدخل التماثلي | Voltage +/- 1.28 V · Voltage +/- 160 mV · Voltage +/- 320 mV · Voltage +/- 40 mV · Voltage +/- 640 mV · Voltage +/- 80 mV · Resistor 400 Ohm 2 wires · Resistor 400 Ohm 3 wires · Resistor 400 Ohm 4 wires · Resistor 4000 Ohm 2 wires · Resistor 4000 Ohm 3 wires · Resistor 4000 Ohm 4 wires · Temperature probe -100...+260 °C Cu 10 · Temperature probe -100...+450 °C Pt 100 مطابق لـ UL/JIS · Temperature probe -100...+450 °C Pt 1000 مطابق لـ UL/JIS · Temperature probe -200...+850 °C Pt 100 مطابق لـ IEC · Temperature probe -200...+850 °C Pt 1000 مطابق لـ IEC · Temperature probe -60...+180 °C Ni 100 · Temperature probe -60...+180 °C Ni 1000 · Thermocouple +130...+1820 °C thermocouple B · Thermocouple +270...+1300 °C thermocouple N · Thermocouple -200...+600 °C thermocouple U · Thermocouple -200...+760 °C thermocouple J · Thermocouple -200...+900 °C thermocouple L · Thermocouple -270...+1000 °C thermocouple E · Thermocouple -270...+1370 °C thermocouple K · Thermocouple -270...+400 °C thermocouple T · Thermocouple -50...+1769 °C thermocouple R · Thermocouple -50...+1769 °C thermocouple S |
| التحويل التماثلي/الرقمي | Sigma delta 16 bits |
| دقة تمييز الدخل التماثلي | 15 bits + sign |
| الحمل الزائد المسموح به على المداخل | +/- 7.5 V +/- 1.28 V · +/- 7.5 V +/- 160 mV · +/- 7.5 V +/- 320 mV · +/- 7.5 V +/- 40 mV · +/- 7.5 V +/- 640 mV · +/- 7.5 V +/- 80 mV |
| رفض النمط المشترك | 120 dB 50/60 Hz |
| رفض النمط التفاضلي | 60 dB 50/60 Hz |
| تعويض الوصلة الباردة | External by Pt100 probe |
| نوع المرشّح | ترشيح رقمي من الرتبة الأولى |
| زمن دورة القراءة الاسمي | 400 ms with temperature probe · 200 ms with thermocouple |
| خطأ القياس | +/- 0.7 °C Ni 1000 25 °C · +/- 1.3 °C Ni 1000 0...60 °C · +/- 2 °C Pt 100 0...60 °C · +/- 2 °C Pt 1000 0...60 °C · +/- 2.1 °C Ni 100 25 °C · +/- 2.1 °C Pt 100 25 °C · +/- 2.1 °C Pt 1000 25 °C · +/- 2.7 °C thermocouple U 25 °C · +/- 2.8 °C thermocouple J 25 °C · +/- 3 °C Ni 100 0...60 °C · +/- 3 °C thermocouple L 25 °C · +/- 3.2 °C thermocouple R 25 °C · +/- 3.2 °C thermocouple S 25 °C · +/- 3.5 °C thermocouple B 25 °C · +/- 3.7 °C thermocouple E 25 °C · +/- 3.7 °C thermocouple K 25 °C · +/- 3.7 °C thermocouple N 25 °C · +/- 3.7 °C thermocouple T 25 °C · +/- 4 °C Cu 10 0...60 °C · +/- 4 °C Cu 10 25 °C · +/- 4.5 °C thermocouple J 0...60 °C · +/- 4.5 °C thermocouple L 0...60 °C · +/- 4.5 °C thermocouple R 0...60 °C · +/- 4.5 °C thermocouple S 0...60 °C · +/- 4.5 °C thermocouple U 0...60 °C · +/- 5 °C thermocouple B 0...60 °C · +/- 5 °C thermocouple E 0...60 °C · +/- 5 °C thermocouple K 0...60 °C · +/- 5 °C thermocouple N 0...60 °C · +/- 5 °C thermocouple T 0...60 °C · <= 0.15 % of full scale +/- 1.28 V 0...60 °C · <= 0.15 % of full scale +/- 160 mV 0...60 °C · <= 0.15 % of full scale +/- 320 mV 0...60 °C · <= 0.15 % of full scale +/- 40 mV 0...60 °C · <= 0.15 % of full scale +/- 640 mV 0...60 °C · <= 0.15 % of full scale +/- 80 mV 0...60 °C · <= 0.2 % of full scale 400 Ohm 0...60 °C · <= 0.2 % of full scale 4000 Ohm 0...60 °C · 0.05 % of full scale +/- 1.28 V 25 °C · 0.05 % of full scale +/- 160 mV 25 °C · 0.05 % of full scale +/- 320 mV 25 °C · 0.05 % of full scale +/- 40 mV 25 °C · 0.05 % of full scale +/- 640 mV 25 °C · 0.05 % of full scale +/- 80 mV 25 °C · 0.12 % of full scale 400 Ohm 25 °C · 0.12 % of full scale 4000 Ohm 25 °C |
| الانحراف الحراري | 25 ppm/°C 400 Ohm · 25 ppm/°C 4000 Ohm · 25 ppm/°C Ni 1000 · 25 ppm/°C thermocouple B · 25 ppm/°C thermocouple E · 25 ppm/°C thermocouple J · 25 ppm/°C thermocouple K · 25 ppm/°C thermocouple L · 25 ppm/°C thermocouple N · 25 ppm/°C thermocouple R · 25 ppm/°C thermocouple S · 25 ppm/°C thermocouple T · 25 ppm/°C thermocouple U · 30 ppm/°C +/- 1.28 V · 30 ppm/°C +/- 160 mV · 30 ppm/°C +/- 320 mV · 30 ppm/°C +/- 40 mV · 30 ppm/°C +/- 640 mV · 30 ppm/°C +/- 80 mV · 30 ppm/°C Cu 10 · 30 ppm/°C Ni 100 · 30 ppm/°C Pt 100 · 30 ppm/°C Pt 1000 |
| إعادة المعايرة | داخلي |
| جهد العزل | 1400 V DC between channels and bus · 750 V DC between channels · 750 V DC between channels and ground |
| نوع الكشف | Open circuit Cu 10 · Open circuit Ni 100 · Open circuit Ni 1000 · Open circuit Pt 100 · Open circuit Pt 1000 · Open circuit thermocouple B · Open circuit thermocouple E · Open circuit thermocouple J · Open circuit thermocouple K · Open circuit thermocouple L · Open circuit thermocouple N · Open circuit thermocouple R · Open circuit thermocouple S · Open circuit thermocouple T · Open circuit thermocouple U |
| أقصى مقاومة للتوصيل | 20 Ohm 2 wires Cu 10 · 20 Ohm 2 wires Ni 100 · 20 Ohm 2 wires Pt 100 · 20 Ohm 3 wires Cu 10 · 20 Ohm 3 wires Ni 100 · 20 Ohm 3 wires Pt 100 · 200 Ohm 2 wires Ni 1000 · 200 Ohm 2 wires Pt 1000 · 200 Ohm 3 wires Ni 1000 · 200 Ohm 3 wires Pt 1000 · 50 Ohm 4 wires Cu 10 · 50 Ohm 4 wires Ni 100 · 50 Ohm 4 wires Pt 100 · 500 Ohm 4 wires Ni 1000 · 500 Ohm 4 wires Pt 1000 |
| دقة تمييز القياس | 0.1 °C Cu 10 · 0.1 °C Ni 100 · 0.1 °C Ni 1000 · 0.1 °C Pt 100 · 0.1 °C Pt 1000 · 0.1 °C thermocouple B · 0.1 °C thermocouple E · 0.1 °C thermocouple J · 0.1 °C thermocouple K · 0.1 °C thermocouple L · 0.1 °C thermocouple N · 0.1 °C thermocouple R · 0.1 °C thermocouple S · 0.1 °C thermocouple T · 0.1 °C thermocouple U · 1280/2exp14 mV +/- 1.28 V · 160/2exp14 mV +/- 160 mV · 320/2exp14 mV +/- 320 mV · 40/2exp14 mV +/- 40 mV · 12.5 mOhm 400 Ohm · 125 mOhm 4000 Ohm · 640/2exp14 mV +/- 640 mV · 80/2exp14 mV +/- 80 mV |
| أقصى قيمة تحويل | +/- 100 % 400 Ohm · +/- 100 % 4000 Ohm · +/- 102.5 % +/- 1.28 V · +/- 102.5 % +/- 160 mV · +/- 102.5 % +/- 320 mV · +/- 102.5 % +/- 40 mV · +/- 102.5 % +/- 640 mV · +/- 102.5 % +/- 80 mV |
| موثوقية MTBF | 1400000 H |
| ارتفاع التشغيل | 0...2000 m · 2000...5000 m with derating factor |
| مؤشر LED للحالة | 1 LED (green) RUN · 1 LED per channel (green) channel diagnostic · 1 LED (red) ERR · 1 LED (red) I/O |
| وزن المنتج | 0.135 kg |
| استهلاك التيار | 150 mA at 3.3 V DC · 40 mA at 24 V DC |
| مقاومة الاهتزاز | 3 gn |
| مقاومة الصدمات | 30 gn |
| حرارة الهواء المحيط أثناء التخزين | -40…85 °C |
| حرارة الهواء المحيط أثناء التشغيل | 0…60 °C |
| الرطوبة النسبية | 5…95 % at 55 °C بدون تكاثف |
| درجة الحماية IP | IP20 |
| التوجيهات | 2014/35/EU - low voltage directive · 2014/30/EU - electromagnetic compatibility |
| شهادات المنتج | EAC · RCM · UL · Merchant Navy · CSA · CE |
| المعايير | IEC 61131-2 · IEC 61000-6-4 · IEC 61000-6-2 · EN 61010-2-201 |
| المعالجة الوقائية | الإصدار القياسي |
| نوع وحدة العبوة 2 | S02 |
| عدد الوحدات في العبوة 2 | 15 |
| ارتفاع العبوة 2 | 15.000 cm |
| عرض العبوة 2 | 30.000 cm |
| طول العبوة 2 | 40.000 cm |
| وزن العبوة 2 | 2.750 kg |
| الضمان (بالأشهر) | 18 |
