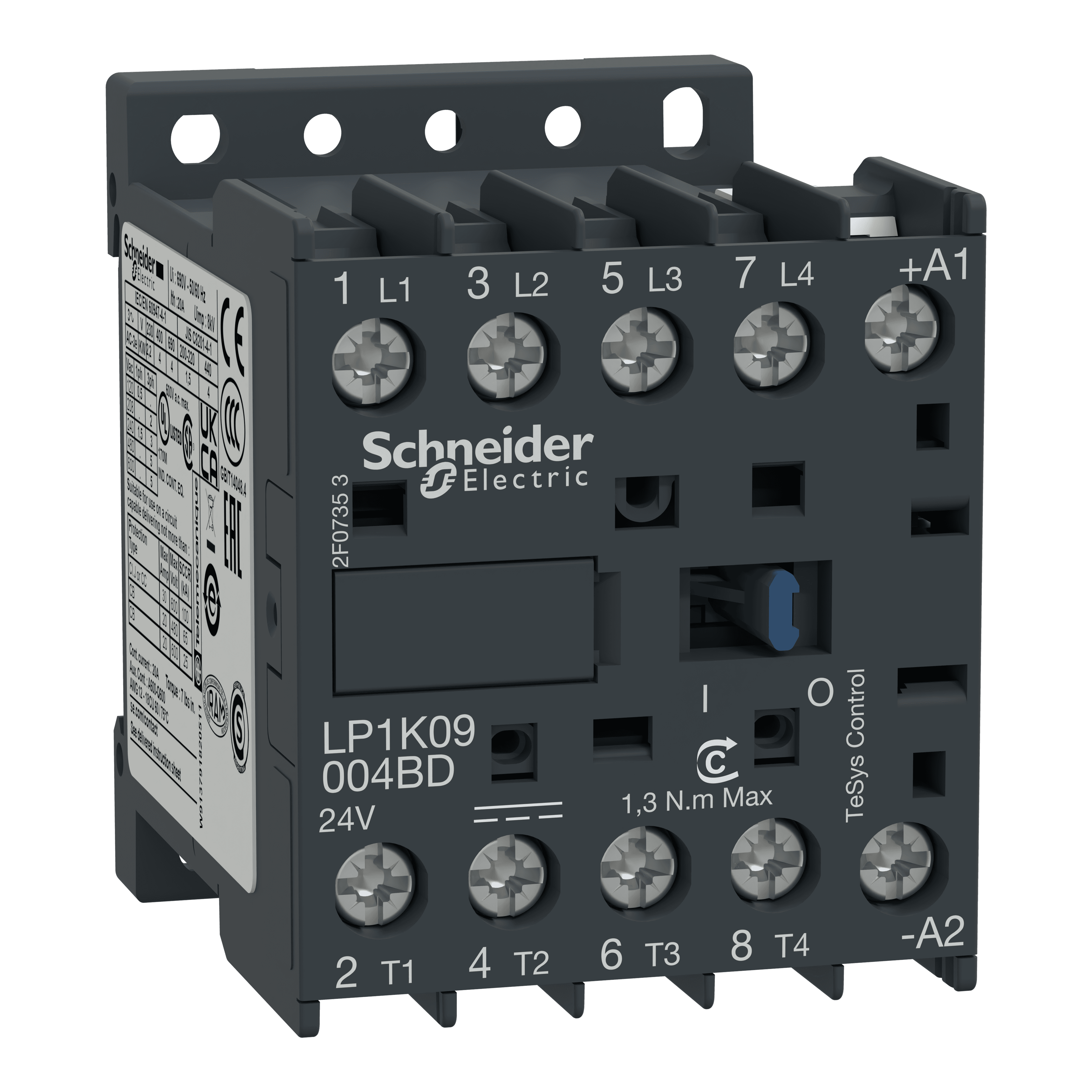

كونتاكتور TeSys من شنايدر إلكتريك بمعايرة 20 A. كونتاكتور، TeSys K، 4P(4NO)، AC-1، 440V، 20A، ملف 24V DC، أطراف بمشبك لولبي.
كونتاكتور، TeSys K، 4P(4NO)، AC-1، 440V، 20A، ملف 24V DC، أطراف بمشبك لولبي. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| الفئة | TeSys |
|---|---|
| نوع المنتج أو المكوّن | ملامس |
| الاسم المختصر للجهاز | LP1K |
| تطبيق الملامس | حمل مقاوم |
| فئة الاستخدام | AC-1 |
| وصف الأقطاب | 4P |
| تركيب تلامس قطب القدرة | 4 NO |
| [Ue] جهد التشغيل المقنّن | دارة القدرة: <= 690 V AC <= 400 Hz · Signalling circuit: <= 690 V AC <= 400 Hz |
| [Ie] تيار التشغيل المقنّن | 20 A (at <60 °C) at <= 690 V AC AC-1 for power circuit |
| نوع دارة التحكم | معيار التيار المستمر |
| [Uc] جهد دارة التحكم | 24 V DC |
| قدرة المحرك kW | 4 kW at 690 V AC 50/60 Hz AC-4 |
| [Uimp] جهد تحمّل النبضة المقنّن | 8 kV |
| فئة الجهد الزائد | III |
| [Ith] التيار الحراري الاصطلاحي في الهواء الطلق | 20 A (at 60 °C) for power circuit · 10 A (at 50 °C) لدارة الإشارة |
| قدرة الوصل المقنّنة Irms | 110 A AC for power circuit مطابق لـ IEC 60947 |
| قدرة القطع المقنّنة | 110 A at 220...230 V مطابق لـ IEC 60947 · 110 A at 380...400 V مطابق لـ IEC 60947 · 110 A at 415 V مطابق لـ IEC 60947 · 110 A at 440 V مطابق لـ IEC 60947 · 80 A at 500 V مطابق لـ IEC 60947 · 70 A at 660...690 V مطابق لـ IEC 60947 |
| [Icw] تيار التحمّل قصير الأمد المقنّن | 90 A 50 °C - 1 s for power circuit · 85 A 50 °C - 5 s for power circuit · 80 A 50 °C - 10 s for power circuit · 60 A 50 °C - 30 s for power circuit · 45 A 50 °C - 1 min for power circuit · 40 A 50 °C - 3 min for power circuit · 20 A 50 °C - >= 15 min for power circuit |
| تقنين المصهر المرافق | 25 A gG at <= 440 V for power circuit · 25 A aM for power circuit |
| الممانعة المتوسطة | 3 mOhm - Ith 20 A 50 Hz for power circuit |
| [Ui] جهد العزل المقنّن | دارة القدرة: 600 V مطابق لـ UL 508 · دارة القدرة: 690 V مطابق لـ IEC 60947-4-1 · دارة القدرة: 600 V مطابق لـ CSA C22.2 No 14 |
| قدرة الاندفاع بالواط | 3 W (at 20 °C) |
| استهلاك قدرة الإمساك بالواط | 3 W at 20 °C |
| التبديد الحراري | 1.3 W |
| حدود جهد دارة التحكم | Operational: 0.8...1.15 Uc (at = 0.10 Uc (at <50 °C) |
| التوصيلات - الأطراف | Screw clamp terminals 1 cable(s) 1.5…4 mm²solid · Screw clamp terminals 1 cable(s) 0.75…4 mm²flexible without cable end · Screw clamp terminals 1 cable(s) 0.34…2.5 mm²flexible with cable end · Screw clamp terminals 2 cable(s) 1.5…4 mm²solid · Screw clamp terminals 2 cable(s) 0.75…4 mm²flexible without cable end · Screw clamp terminals 2 cable(s) 0.34…1.5 mm²flexible with cable end · دارة القدرة: screw clamp terminals 2 cable(s) 1.5 mm²flexible with cable end |
| أقصى معدل تشغيل | 3600 cyc/h |
| تقنية الملف | بدون وحدة تثبيط مدمجة |
| وسيلة التثبيت | قضيب · لوحة |
| عزم الربط | 0.8…1.3 N.m - on screw clamp terminals Philips No 2 · 0.8…1.3 N.m - on screw clamp terminals flat Ø 6 mm · 0.8…1.3 N.m - on screw clamp terminals pozidriv No 2 |
| زمن التشغيل | 30...40 ms coil energisation and NO closing · 10 ms coil de-energisation and NO opening |
| مستوى موثوقية السلامة | B10d = 1369863 cycles contactor with nominal load مطابق لـ EN/ISO 13849-1 · B10d = 20000000 cycles contactor with mechanical load مطابق لـ EN/ISO 13849-1 |
| العمر الميكانيكي | 10 Mcycles |
| العمر الكهربائي | 0.16 Mcycles 20 A AC-1 at Ue <= 690 V |
| الارتفاع | 58 mm |
| العرض | 45 mm |
| العمق | 57 mm |
| وزن المنتج | 0.225 kg |
| المعايير | EN/IEC 60947-4-1 · EN/IEC 60947-5-1 · UL 60947-4-1 · UL 60947-5-1 · CSA C22.2 No 60947-4-1 · CSA C22.2 No 60947-5-1 · GB/T 14048.4 |
| شهادات المنتج | نظام CB · CCC · UL · CSA · EAC · CE · UKCA |
| درجة الحماية IP | IP2X |
| حرارة الهواء المحيط أثناء التشغيل | -25…50 °C |
| حرارة الهواء المحيط أثناء التخزين | -50…80 °C |
| ارتفاع التشغيل | 2000 m بدون خفض التقنين |
| مقاومة انتشار اللهب | V1 مطابق لـ UL 94 · Requirement 2 مطابق لـ NF F 16-101 · Requirement 2 مطابق لـ NF F 16-102 |
