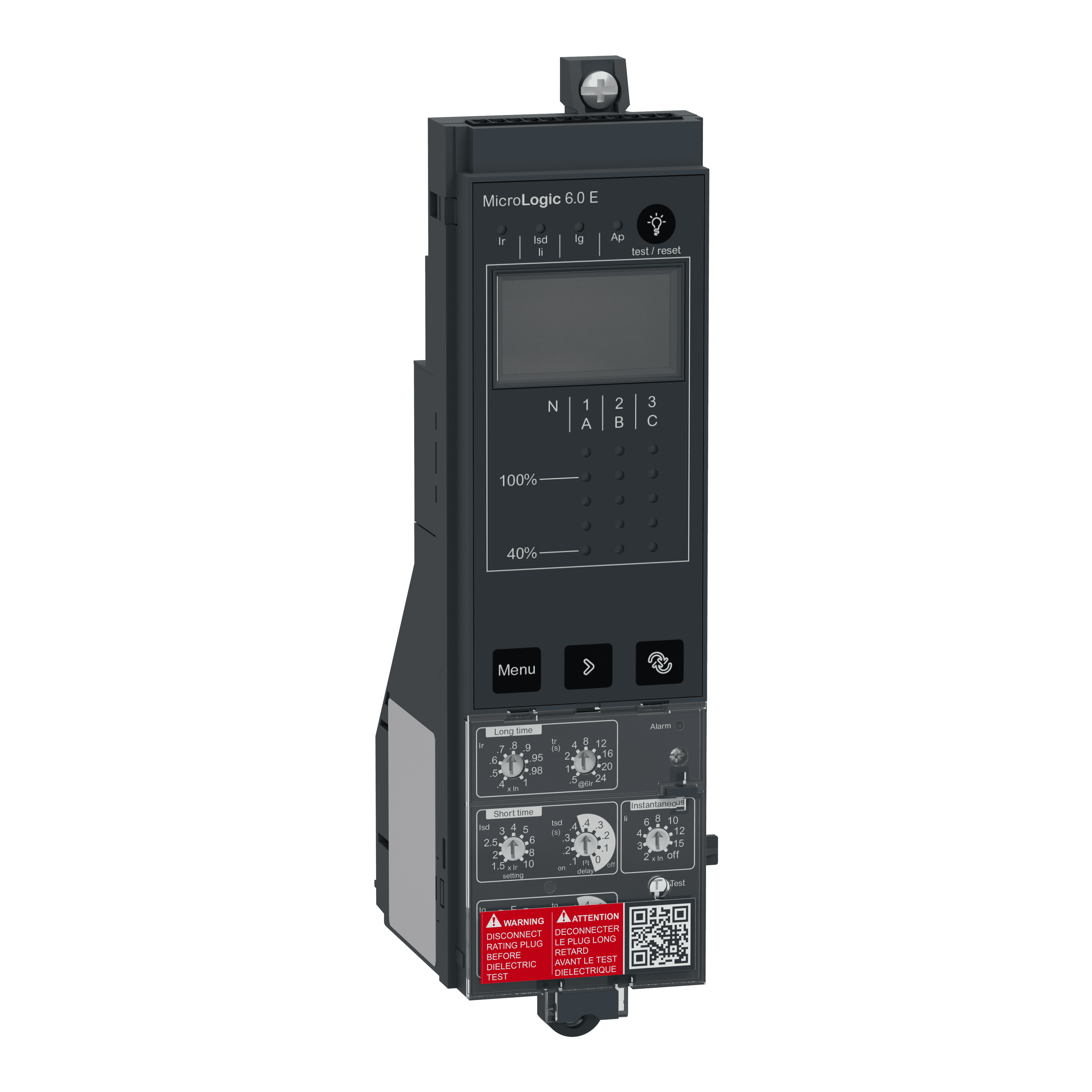

وحدة تحكّم ComPacT من شنايدر إلكتريك. وحدة تحكّم MicroLogic 6.0E، ComPacT NS630b إلى NS1600 قابل للسحب بتشغيل يدوي، selective وearth-fault حمايات.
وحدة تحكّم MicroLogic 6.0E، ComPacT NS630b إلى NS1600 قابل للسحب بتشغيل يدوي، selective وearth-fault حمايات. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية
| الفئة | مدمج |
|---|
| مجموعة المنتج | ComPacT NS630b...1600 new generation |
|---|
| نوع المنتج أو المكوّن | وحدة التحكم |
|---|
| اسم وحدة القطع | MicroLogic 6.0 E |
|---|
| تقنية وحدة القطع | إلكتروني |
|---|
| توافق المجموعة | مدمج NS630b...1600 |
|---|
| استخدام الجهاز | توزيع |
|---|
| عدد الأقطاب | 4P · 3P |
|---|
| وصف الأقطاب المحمية | 4t · 3t · 3t + N/2 |
|---|
| وظائف الحماية لوحدة القطع | Selective + earth-fault protection |
|---|
| نوع الحماية | L: للحماية من الحمل الزائد (طويلة الأمد) · S : for short time short-circuit protection · I : for instantaneous short-circuit protection · G : for earth fault |
|---|
| تقنين وحدة القطع | 630 A at 50 °C · 800 A at 50 °C · 1000 A at 50 °C · 1250 A at 50 °C · 1600 A at 50 °C |
|---|
| نوع الشبكة | تيار متردد |
|---|
| تردّد الشبكة | 50/60 Hz |
|---|
| طريقة تركيب قاطع الدارة | قابل للسحب |
|---|
| نوع ضبط العتبة طويلة الأمد Ir (الحماية الحرارية) | Adjustable 9 settings |
|---|
| [Ir] مدى ضبط عتبة الحماية طويلة الأمد | 0.4...1 x In |
|---|
| نوع ضبط تأخير الحماية طويلة الأمد tr | Adjustable 9 settings |
|---|
| [tr] مدى ضبط تأخير الحماية طويلة الأمد | 0.7…16.6 s at 7.2 x Ir · 0.7…24 s at 6 x Ir · 12.5…600 s at 1.5 x Ir |
|---|
| الذاكرة الحرارية | 20 mn |
|---|
| نوع ضبط عتبة الحماية قصيرة الأمد Isd | Adjustable 9 settings |
|---|
| [Isd] مدى ضبط عتبة الحماية قصيرة الأمد | 1.5...10 x Ir |
|---|
| نوع ضبط تأخير الحماية قصيرة الأمد tsd | قابل للضبط |
|---|
| [tsd] مدى ضبط تأخير الحماية قصيرة الأمد | 0…0.4 s I²t=off · 0.1…0.4 s I²t=on |
|---|
| نوع ضبط عتبة الحماية اللحظية Ii | Adjustable 9 settings |
|---|
| [Ii] مدى ضبط عتبة الحماية اللحظية | 2...15 x In · إيقاف |
|---|
| نوع ضبط عتبة الحماية من عطل الأرضي Ig | Adjustable 9 settings |
|---|
| [Ig] مدى ضبط عتبة الحماية من عطل الأرضي | 0.2...1 x In for 400 A = 1250 A |
|---|
| نوع ضبط تأخير الحماية من عطل الأرضي tg | قابل للضبط |
|---|
| [tg] مدى ضبط تأخير الحماية من عطل الأرضي | 0…0.4 s I²t=off · 0.1…0.4 s I²t=on |
|---|
| الحماية من التسرب الأرضي | بدون |
|---|
| التعاشق الانتقائي للمناطق ZSI | مع |
|---|
| الإشارة المحلية | 3 LEDs (red) for electrical fault · 1 LED (red) for internal error · 1 LED (yellow) for overload |
|---|
| نوع الشاشة | شاشة رقمية |
|---|
| نوع القياس | عدّاد الطاقة |
|---|
| نقل البيانات | قراءة القياس · إعدادات الحماية والإنذار |
|---|
| المعايير | IEC 60947-4-2 |
|---|
| حرارة الهواء المحيط أثناء التشغيل | -25…70 °C |
|---|
| حرارة الهواء المحيط أثناء التخزين | -25…85 °C |
|---|
| الضمان (بالأشهر) | 18 |
|---|
