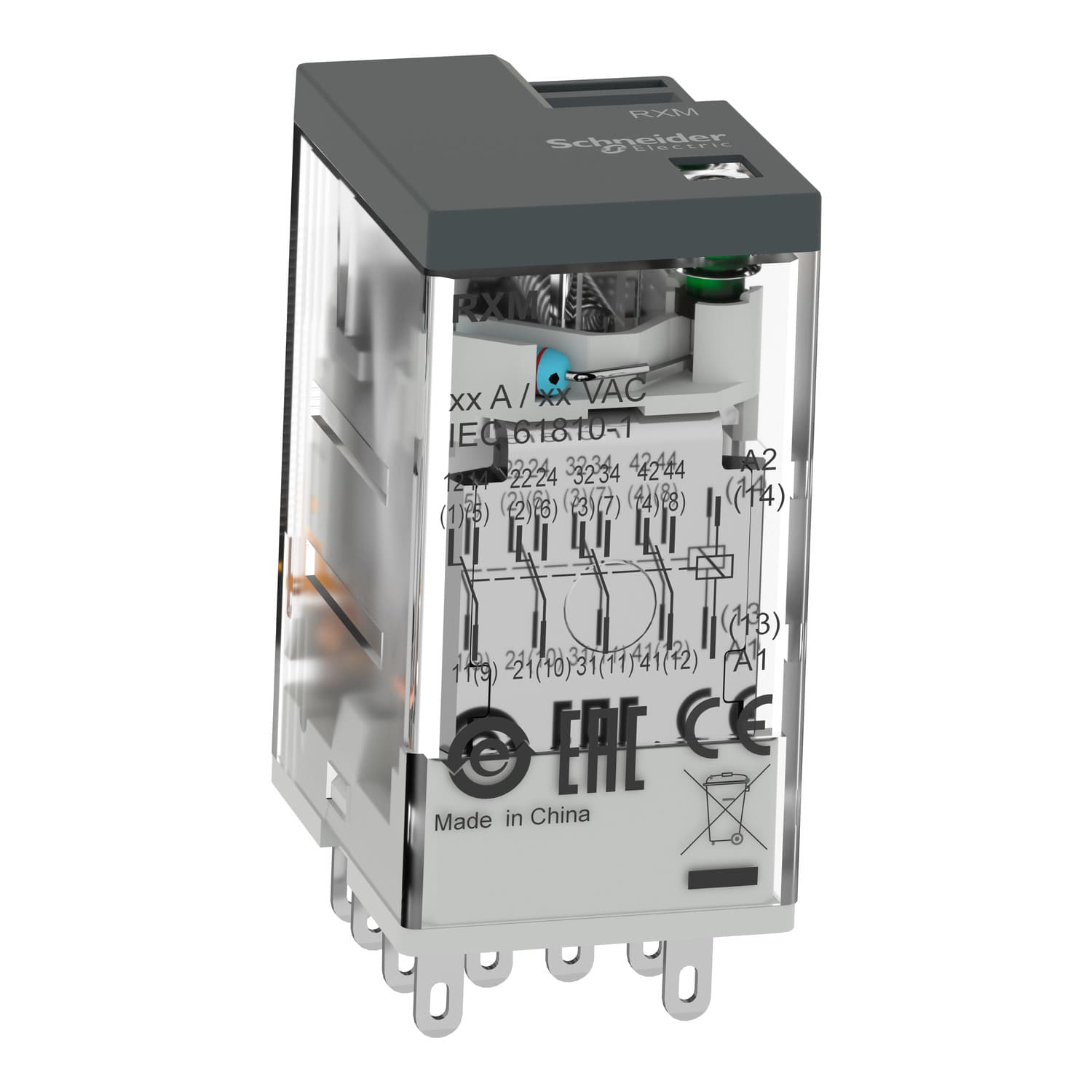

مرحّل قابل للتوصيل من شنايدر إلكتريك بمعايرة 1. 5 A. miniature، مرحّلات كهروميكانيكي Harmony، 3A، 4CO، مع LED، 230V AC.
miniature، مرحّلات كهروميكانيكي Harmony، 3A، 4CO، مع LED، 230V AC. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| مجموعة المنتج | Harmony Electromechanical Relays |
|---|---|
| اسم السلسلة | RXM series |
| نوع المنتج أو المكوّن | مرحّل قابل للتوصيل |
| نوع المرحّل | مرحّل مصغّر |
| نوع التلامسات وتركيبها | 4 C/O |
| [Uc] جهد دارة التحكم | 230 V AC 50/60 Hz |
| [Ithe] التيار الحراري الاصطلاحي داخل الحيّز المغلق | 3 A at -40…55 °C |
| مؤشر LED للحالة | مع |
| نوع التحكّم | بدون زر اختبار قابل للقفل |
| [Ie] تيار التشغيل المقنّن | 1.5 A at 28 V (DC) NC مطابق لـ IEC · 1.5 A at 250 V (AC) NC مطابق لـ IEC · 3 A at 28 V (DC) NO مطابق لـ IEC · 3 A at 250 V (AC) NO مطابق لـ IEC · 3 A at 24 V (DC) NO مطابق لـ IEC · 3 A at 220 V (AC) NO مطابق لـ IEC · 3 A at 28 V (DC) مطابق لـ UL · 3 A at 250 V (AC) مطابق لـ UL |
| أدنى سعة تبديل | 25 mW subject to switching frequency, environment or expected reliability level etc |
| حدود جهد التشغيل المقنّن | 184...253 V AC |
| [Ui] جهد العزل المقنّن | 250 V مطابق لـ IEC |
| أقصى جهد تبديل | 250 V AC · 28 V DC |
| عتبة جهد الإسقاط | >= 0.15 Uc AC |
| تيار الحمل | 3 A at 250 V AC · 3 A at 28 V DC |
| أقصى سعة تبديل | 750 VA AC · 84 W DC |
| أدنى تيار تبديل | 5 mA subject to switching frequency, environment or expected reliability level etc |
| أدنى جهد تبديل | 5 V subject to switching frequency, environment or expected reliability level etc |
| المقاومة المتوسطة | 16500 Ohm at 23 °C +/- 15 % |
| العمر الميكانيكي | 20000000 دورة |
| العمر الكهربائي | 200000 cycles resistive load 23 °C · 100000 cycles resistive load at 55 °C |
| بيانات موثوقية السلامة | B10d = 100000 |
| معدل التشغيل | <= 1200 cycles/hour تحت الحمل · <= 18000 cycles/hour no-load |
| معامل الاستخدام | 20 % |
| قوة العزل الكهربائي | 2000 V AC between coil and contact with basic insulation · 2000 V AC between poles with basic insulation · 1000 V AC between contacts with micro disconnection |
| فئة الحماية | RT I |
| درجة التلوّث | 2 |
| وضعية التشغيل | أي وضعية |
| مستويات الاختبار | تركيب المجموعة مستوى A |
| البيع بكمية غير قابلة للتجزئة | 10 |
| مادة التلامسات | سبيكة فضية (Ag/Ni) |
| شكل السن | مسطح (faston type) |
| وزن المنتج | 0.032 kg |
| المعايير | CE · IEC 61810-1 (iss. 2) · UL 508 |
| حرارة الهواء المحيط أثناء التخزين | -40…85 °C |
| مقاومة الاهتزاز | 3 gn, amplitude = +/- 1 mm (f = 10…50 Hz)operating مطابق لـ IEC 60068-2-6 · 6 gn, amplitude = +/- 1 mm (f = 10…50 Hz)not operating مطابق لـ IEC 60068-2-6 |
| مقاومة الصدمات | 30 gn for not operating مطابق لـ IEC 60068-2-27 · 10 gn for in operation مطابق لـ IEC 60068-2-27 |
| نوع وحدة العبوة 2 | BB1 |
| عدد الوحدات في العبوة 2 | 10 |
| ارتفاع العبوة 2 | 3.1 cm |
| عرض العبوة 2 | 11.2 cm |
| طول العبوة 2 | 13.6 cm |
| وزن العبوة 2 | 0.361 kg |
| نوع وحدة العبوة 3 | S02 |
