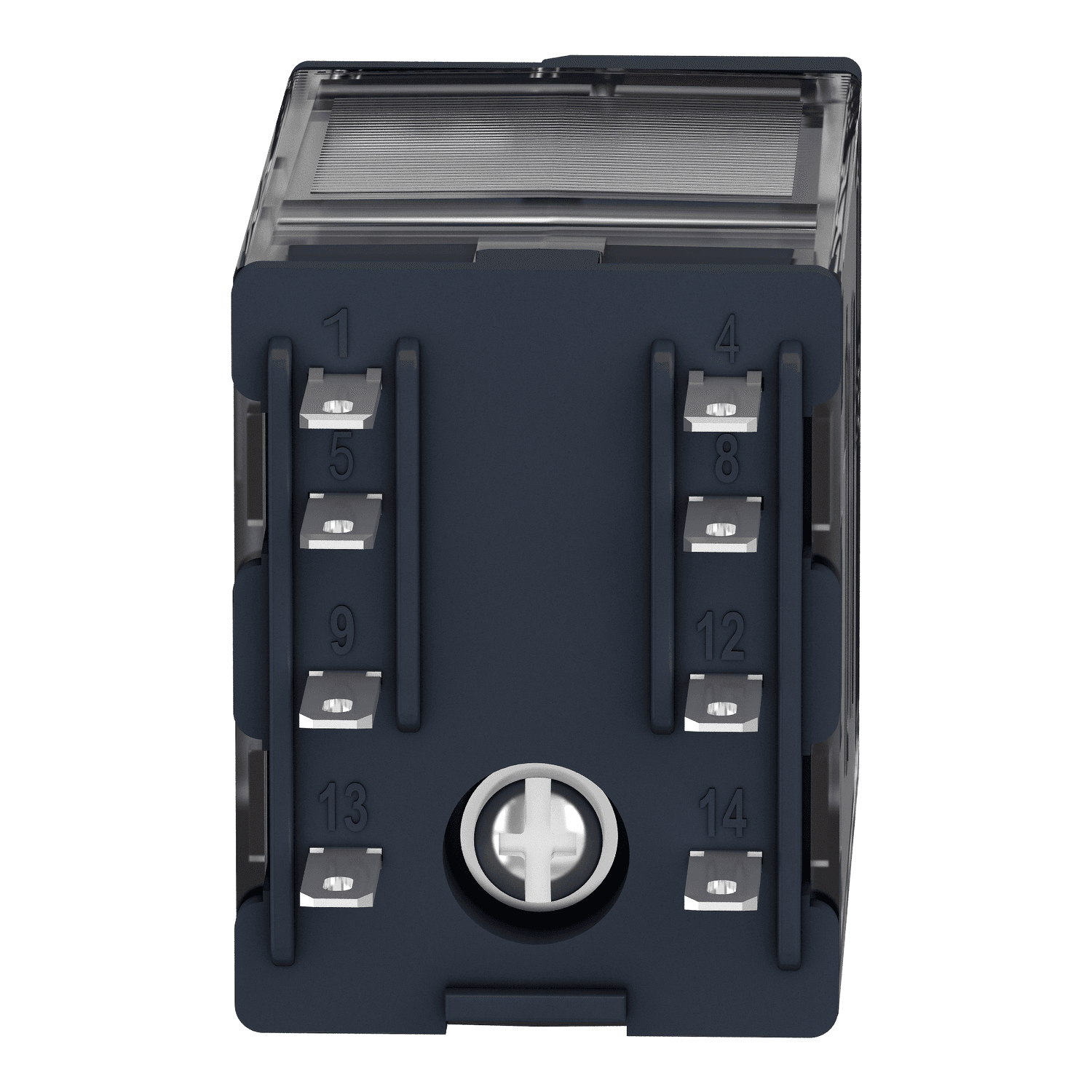

مرحّل قابل للتوصيل من شنايدر إلكتريك بمعايرة 12 A. مرحّل قابل للتوصيل miniature، مرحّلات كهروميكانيكي Harmony، 12A، 2CO، مع LED، اختبار قابل للقفل but إلى n، 48V AC.
مرحّل قابل للتوصيل miniature، مرحّلات كهروميكانيكي Harmony، 12A، 2CO، مع LED، اختبار قابل للقفل but إلى n، 48V AC. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| مجموعة المنتج | Harmony Electromechanical Relays |
|---|---|
| اسم السلسلة | RXM series |
| نوع المنتج أو المكوّن | مرحّل قابل للتوصيل |
| نوع المرحّل | مرحّل مصغّر |
| نوع التلامسات وتركيبها | 2 C/O |
| مؤشر LED للحالة | مع |
| نوع التحكّم | زر اختبار قابل للقفل |
| [Uc] جهد دارة التحكم | 48 V AC 50/60 Hz |
| [Ithe] التيار الحراري الاصطلاحي داخل الحيّز المغلق | 12 A |
| تيار الخرج المستمر | 10 A |
| [Uimp] جهد تحمّل النبضة المقنّن | 4 kV during 1.2/50 µs |
| [Ie] تيار التشغيل المقنّن | 12 A at 28 V (DC) NO مطابق لـ IEC · 12 A at 250 V (AC) NO مطابق لـ IEC · 6 A at 28 V (DC) NC مطابق لـ IEC · 6 A at 250 V (AC) NC مطابق لـ IEC · 12 A at 28 V (DC) مطابق لـ UL · 12 A at 277 V (AC) مطابق لـ UL |
| أدنى سعة تبديل | 170 mW at 10 mA, 17 V |
| العمر الكهربائي | 100000 cycles for resistive load |
| متوسط استهلاك الملف بالفولت أمبير | 1.2 at 60 Hz |
| حدود جهد التشغيل المقنّن | 38.4...52.8 V AC |
| [Ui] جهد العزل المقنّن | 250 V مطابق لـ IEC · 300 V مطابق لـ CSA · 300 V مطابق لـ UL |
| متوسط الاستهلاك | 1.2 VA at 60 Hz |
| أقصى جهد تبديل | 250 V مطابق لـ IEC |
| عتبة جهد الإسقاط | >= 0.15 Uc |
| تيار الحمل | 12 A at 250 V AC · 12 A at 28 V DC |
| زمن التشغيل | 20 ms |
| أقصى سعة تبديل | 3000 VA/336 W |
| المقاومة المتوسطة | 710 Ohm at 20 °C +/- 15 % |
| العمر الميكانيكي | 10000000 دورة |
| بيانات موثوقية السلامة | B10d = 100000 |
| معدل التشغيل | <= 1200 cycles/hour تحت الحمل · <= 18000 cycles/hour no-load |
| معامل الاستخدام | 20 % |
| الارتفاع الكلي CAD | 79 mm |
| العمق الكلي CAD | 78.45 mm |
| زمن إعادة الضبط | 20 ms |
| قوة العزل الكهربائي | 1300 V AC between contacts with micro disconnection · 2000 V AC between coil and contact with basic insulation · 2000 V AC between poles with basic insulation |
| رمز التوافق | RXM |
| فئة الحماية | RT I |
| درجة التلوّث | 3 |
| وضعية التشغيل | أي وضعية |
| مستويات الاختبار | تركيب المجموعة مستوى A |
| وصف الجهاز | منتج كامل |
| مادة التلامسات | AgNi |
| شكل السن | مسطح (faston type) |
| وزن المنتج | 0.037 kg |
| حرارة الهواء المحيط أثناء التشغيل | -40…55 °C |
| درجة الحماية IP | IP40 مطابق لـ IEC 60529 |
| المعايير | UL 508 · IEC 61810-1 · CSA C22.2 No 14 |
| شهادات المنتج | UL · Lloyd's · CE · CSA · GOST · نظام IECEE CB |
