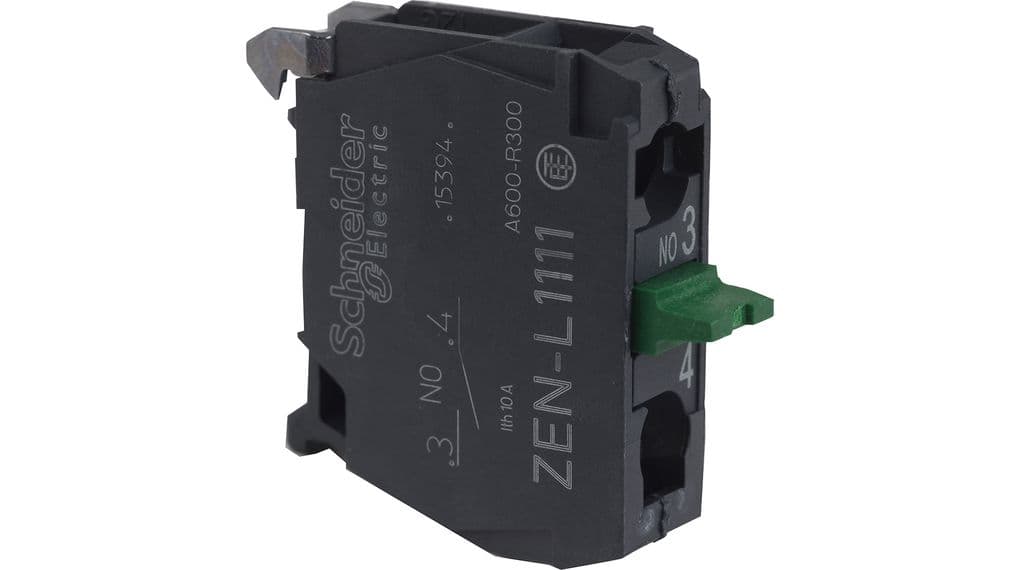

كتلة تلامس من شنايدر إلكتريك بمعايرة 3 A. كتلة تلامس أحادي، Harmony XALD، XALK، فضي alloy، تركيب خلفي، طرف مشبك لولب، 1NO.
كتلة تلامس أحادي، Harmony XALD، XALK، فضي alloy، تركيب خلفي، طرف مشبك لولب، 1NO. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| مجموعة المنتج | Harmony XAL · Harmony XAPS |
|---|---|
| نوع المنتج أو المكوّن | كتلة تلامس |
| الاسم المختصر للجهاز | ZENL |
| وجهة استخدام المنتج | For XB5 Ø 22 mm control and signalling units · For XAPS control station |
| تركيب الكتلة | Rear mounting |
| البيع بكمية غير قابلة للتجزئة | 5 |
| نوع التلامسات وتركيبها | 1 NO |
| أسلوب التجميع | للتجميع من قِبل العميل |
| وزن المنتج | 0.015 kg |
| تشغيل التلامس | قطع بطيء |
| الفتح القسري | بدون |
| مشوار التشغيل | 2.6 mm (NO changing electrical state) · 4.3 mm (total travel) |
| قوة التشغيل | 2.3 N NO changing electrical state |
| عزم التشغيل | 0.05 N.m NO changing electrical state |
| العمر الميكانيكي | 10000000 دورة |
| التوصيلات - الأطراف | Screw clamp terminals, = 1 x 0.22 mm² without cable end مطابق لـ IEC 60947-1 |
| عزم الربط | 0.8…1.2 N.m مطابق لـ IEC 60947-1 |
| شكل رأس البرغي | Cross compatible with Philips no 1 screwdriver · Cross compatible with pozidriv No 1 screwdriver · Slotted compatible with flat Ø 4 mm screwdriver · Slotted compatible with flat Ø 5.5 mm screwdriver |
| مادة التلامسات | سبيكة فضية (Ag/Ni) |
| أقصى مقاومة بين الأطراف | 25 MOhm |
| الحماية من القصر | 10 A cartridge fuse type gG مطابق لـ IEC 60947-5-1 |
| [Ith] التيار الحراري الاصطلاحي في الهواء الطلق | 10 A مطابق لـ IEC 60947-5-1 |
| [Ui] جهد العزل المقنّن | 600 V (pollution degree 3) مطابق لـ IEC 60947-1 |
| [Uimp] جهد تحمّل النبضة المقنّن | 6 kV مطابق لـ IEC 60947-1 |
| [Ie] تيار التشغيل المقنّن | 3 A at 240 V, AC-15, A600 مطابق لـ IEC 60947-5-1 · 6 A at 120 V, AC-15, A600 مطابق لـ IEC 60947-5-1 · 0.1 A at 600 V, DC-13, Q600 مطابق لـ IEC 60947-5-1 · 0.27 A at 250 V, DC-13, Q600 مطابق لـ IEC 60947-5-1 · 0.55 A at 125 V, DC-13, Q600 مطابق لـ IEC 60947-5-1 · 1.2 A at 600 V, AC-15, A600 مطابق لـ IEC 60947-5-1 |
| العمر الكهربائي | 1000000 cycles, AC-15, 2 A at 230 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C · 1000000 cycles, AC-15, 3 A at 120 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C · 1000000 cycles, AC-15, 4 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C · 1000000 cycles, DC-13, 0.2 A at 110 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C · 1000000 cycles, DC-13, 0.5 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C |
| الموثوقية الكهربائية | Λ < 10exp(-6) at 5 V and 1 mA in clean environment مطابق لـ IEC 60947-5-4 · Λ < 10exp(-8) at 17 V and 5 mA مطابق لـ IEC 60947-5-4 |
| معلومات إضافية | Mounting on integrated plate in the box |
| رمز التركيب الكهربائي | SR1 (quantity <= 3) · SR2 (quantity <= 2) · MR1 (quantity <= 2) |
| المعالجة الوقائية | TH |
| حرارة الهواء المحيط أثناء التخزين | -40…70 °C |
| حرارة الهواء المحيط أثناء التشغيل | -40…70 °C |
| درجة الحماية IP | IP20 مطابق لـ IEC 60529 |
| المعايير | IEC 60947-5-1 · CSA C22.2 No 14 · IEC 60947-1 · UL 508 · IEC 60947-5-5 · JIS C8201-5-1 · IEC 60947-5-4 · JIS C8201-1 |
| مقاومة الاهتزاز | 5 gn (f= 12…500 Hz) مطابق لـ IEC 60068-2-6 |
| مقاومة الصدمات | 30 gn (duration = 18 ms) for half sine wave acceleration مطابق لـ IEC 60068-2-27 · 50 gn (duration = 11 ms) for half sine wave acceleration مطابق لـ IEC 60068-2-27 |
| نوع وحدة العبوة 2 | BB1 |
| عدد الوحدات في العبوة 2 | 5 |
| ارتفاع العبوة 2 | 5.500 cm |
| عرض العبوة 2 | 5.500 cm |
| طول العبوة 2 | 4.500 cm |
| وزن العبوة 2 | 51.000 g |
| نوع وحدة العبوة 3 | BB1 |
| عدد الوحدات في العبوة 3 | 5 |
| ارتفاع العبوة 3 | 5.500 cm |
