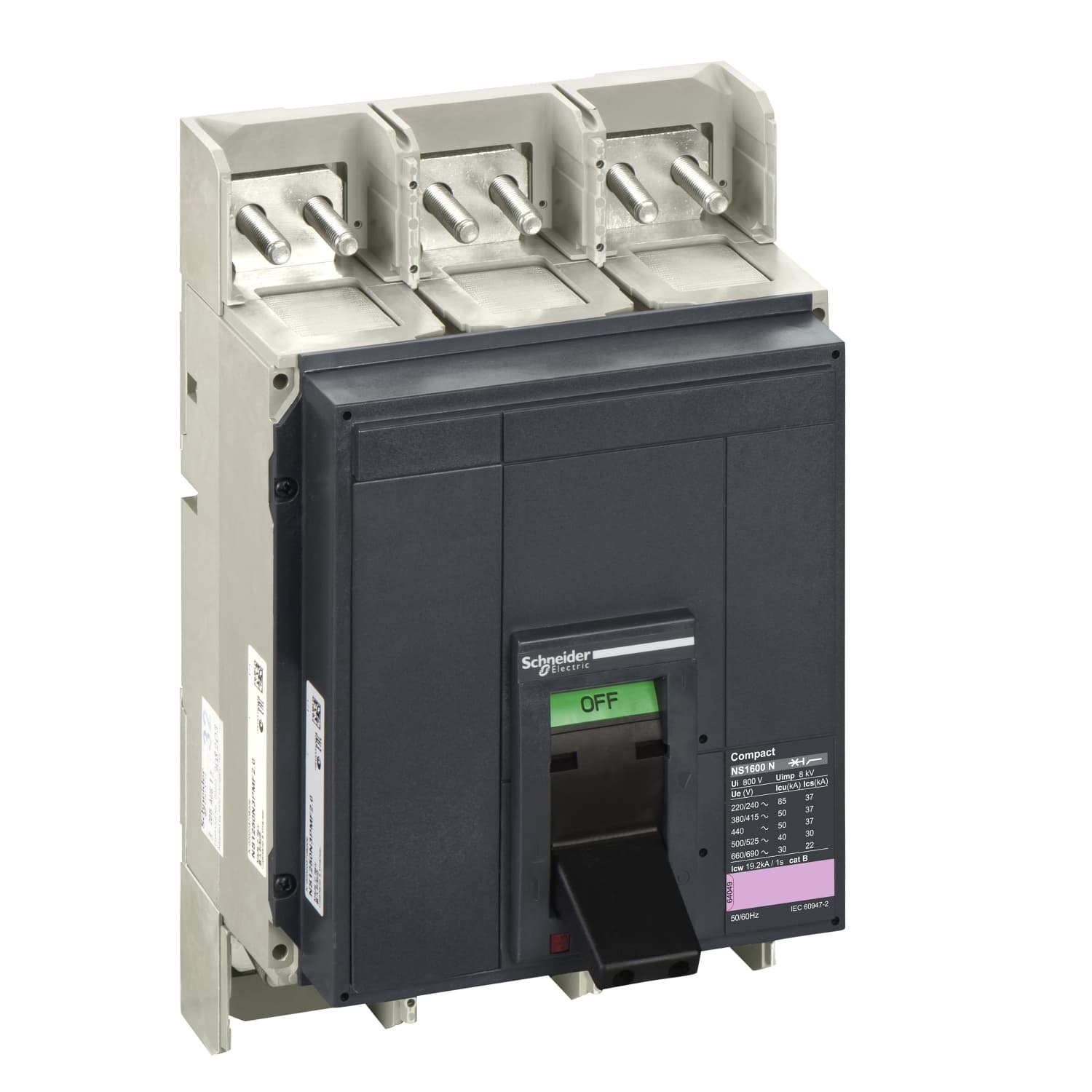

هيكل أساسي ComPacT من شنايدر إلكتريك بمعايرة 1600 A. هيكل قاطع دائرة، ComPacT NS1600H، 70kA/415VAC، 1600A، ثابت، بتشغيل كهربائي، بدون وحدة فصل، 3P.
هيكل قاطع دائرة، ComPacT NS1600H، 70kA/415VAC، 1600A، ثابت، بتشغيل كهربائي، بدون وحدة فصل، 3P. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية
| الفئة | مدمج |
|---|
| مجموعة المنتج | ComPacT NS630b...1600 new generation |
|---|
| الاسم المختصر للجهاز | مدمج NS1600H |
|---|
| نوع المنتج أو المكوّن | إطار أساسي |
|---|
| استخدام الجهاز | توزيع |
|---|
| عدد الأقطاب | 3P |
|---|
| [In] التيار المقنّن | 1600 A at 50 °C |
|---|
| [Ue] جهد التشغيل المقنّن | 690 V AC 50/60 Hz |
|---|
| نوع الشبكة | تيار متردد |
|---|
| تردّد الشبكة | 50/60 Hz |
|---|
| الصلاحية للعزل | نعم مطابق لـ EN/IEC 60947-2 |
|---|
| فئة الاستخدام | الفئة B |
|---|
| قدرة القطع | 70 kA Icu at 220/240 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 70 kA Icu at 380/415 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 65 kA Icu at 440 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 50 kA Icu at 500/525 V AC 50/60 Hz مطابق لـ IEC 60947-2 · 42 kA Icu at 660/690 V AC 50/60 Hz مطابق لـ IEC 60947-2 |
|---|
| رمز قدرة القطع | H 70 kA 415 V AC |
|---|
| نوع التحكّم | تشغيل كهربائي |
|---|
| طريقة التركيب | ثابت |
|---|
| [Ui] جهد العزل المقنّن | 1000 V AC 50/60 Hz مطابق لـ IEC 60947-2 |
|---|
| [Uimp] جهد تحمّل النبضة المقنّن | 8 kV مطابق لـ IEC 60947-2 |
|---|
| [Ics] قدرة القطع التشغيلية المقنّنة | 37 kA at 220/240 V AC 50/60 Hz مطابق لـ IEC 60947-2 (electrical operation) · 37 kA at 380/415 V AC 50/60 Hz مطابق لـ IEC 60947-2 (electrical operation) · 37 kA at 440 V AC 50/60 Hz مطابق لـ IEC 60947-2 (electrical operation) · 30 kA at 500/525 V AC 50/60 Hz مطابق لـ IEC 60947-2 (electrical operation) · 22 kA at 660/690 V AC 50/60 Hz مطابق لـ IEC 60947-2 (electrical operation) |
|---|
| [Icw] تيار التحمّل قصير الأمد المقنّن | 19.2 kA 1 s مطابق لـ IEC 60947-2 |
|---|
| الحماية اللحظية المدمجة | 40 kA |
|---|
| العمر الميكانيكي | 10000 دورة مطابق لـ IEC 60947-2 |
|---|
| العمر الكهربائي | 5000 cycles 440 V AC 50/60 Hz In/2 مطابق لـ IEC 60947-2 · 1000 cycles 690 V AC 50/60 Hz In مطابق لـ IEC 60947-2 · 2000 cycles 440 V AC 50/60 Hz In مطابق لـ IEC 60947-2 · 2000 cycles 690 V AC 50/60 Hz In/2 مطابق لـ IEC 60947-2 |
|---|
| الفواقد في القدرة | 74 W |
|---|
| وسيلة التثبيت | لوحة خلفية |
|---|
| مسافة التوصيل | 70 mm |
|---|
| نوع الحماية | بدون حماية |
|---|
| الارتفاع (H) | 224 mm |
|---|
| العرض (W) | 210 mm |
|---|
| العمق (D) | 182 mm |
|---|
| المعايير | IEC 60947-2 |
|---|
| شهادات المنتج | ASTA · LCIE · ASEFA |
|---|
| فئة الجهد الزائد | III |
|---|
| فئة الحماية من الصدمة الكهربائية | الصنف II على الوجه الأمامي |
|---|
| درجة التلوّث | 3 مطابق لـ IEC 60947 |
|---|
| درجة الحماية IP | IP40 مطابق لـ IEC 60529 |
|---|
| درجة الحماية IK | IK07 مطابق لـ EN 50102 |
|---|
| حرارة الهواء المحيط أثناء التخزين | -50…85 °C |
|---|
| حرارة الهواء المحيط أثناء التشغيل | -25…70 °C |
|---|
| نوع وحدة العبوة 2 | P12 |
|---|
| عدد الوحدات في العبوة 2 | 6 |
|---|
| ارتفاع العبوة 2 | 45.000 cm |
|---|
| عرض العبوة 2 | 80.000 cm |
|---|
| طول العبوة 2 | 120.000 cm |
|---|
| وزن العبوة 2 | 136.194 kg |
|---|
