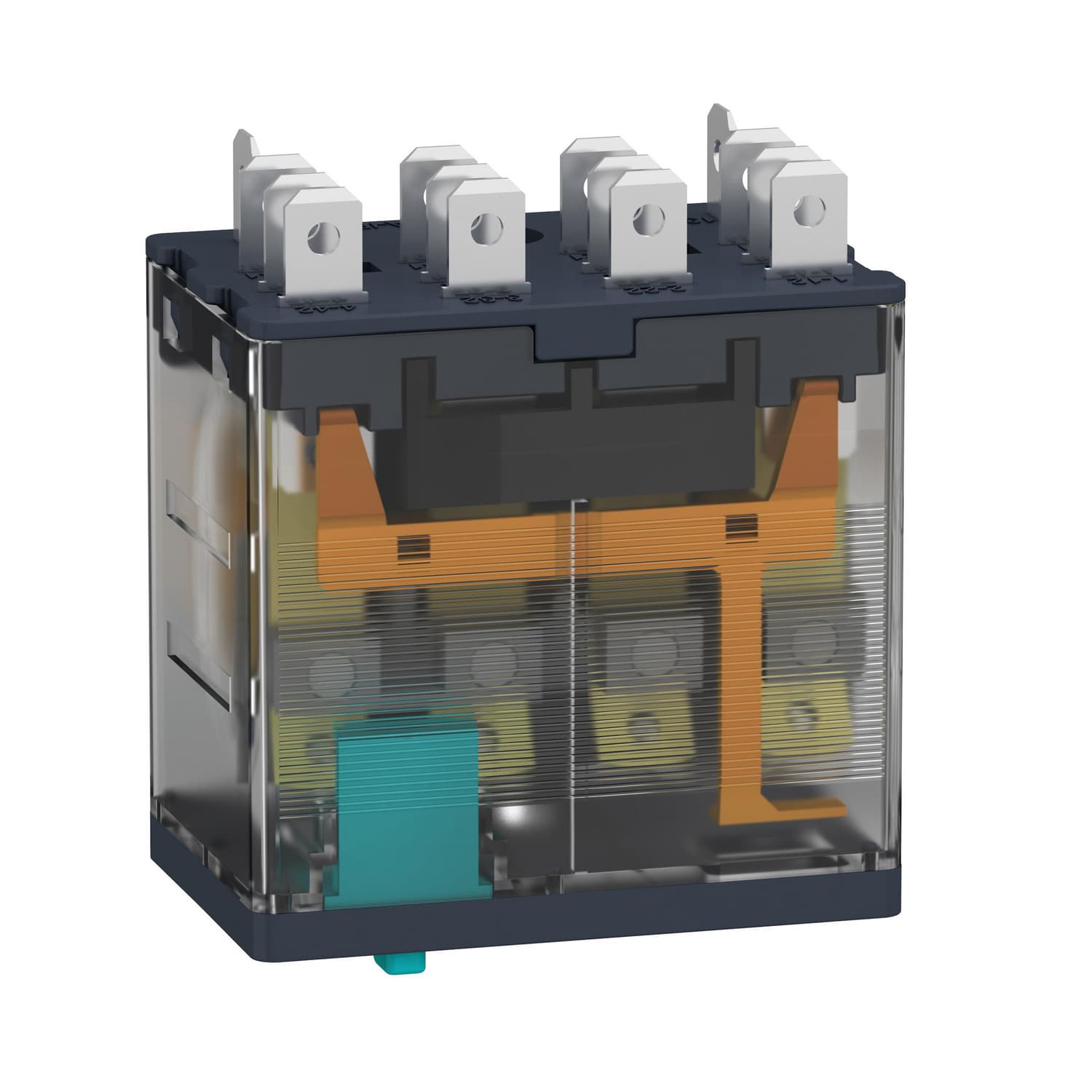

مرحّل قابل للتوصيل من شنايدر إلكتريك بمعايرة 15 A. مرحّل قابل للتوصيل، مرحّلات كهروميكانيكي Harmony، 15A، 4CO، زر اختبار قابل للقفل، 24V DC.
مرحّل قابل للتوصيل، مرحّلات كهروميكانيكي Harmony، 15A، 4CO، زر اختبار قابل للقفل، 24V DC. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| مجموعة المنتج | Harmony Electromechanical Relays |
|---|---|
| اسم السلسلة | RPM series |
| نوع المنتج أو المكوّن | مرحّل قابل للتوصيل |
| نوع التلامسات وتركيبها | 4 C/O |
| نوع المرحّل | Power relay |
| مؤشر LED للحالة | بدون |
| [Uc] جهد دارة التحكم | 24 V DC |
| أدنى سعة تبديل | 170 mW at 10 mA, 17 V |
| زمن التحرير | 20 ms at nominal voltage |
| حرارة الهواء المحيط أثناء التشغيل | -40…55 °C |
| [Ithe] التيار الحراري الاصطلاحي داخل الحيّز المغلق | 15 A at -40…55 °C |
| نوع التحكّم | زر اختبار قابل للقفل |
| [Ie] تيار التشغيل المقنّن | 15 A at 277 V (AC) مطابق لـ UL · 15 A at 28 V (DC) مطابق لـ UL · 15 A at 250 V (AC) NO مطابق لـ IEC · 15 A at 28 V (DC) NO مطابق لـ IEC · 7.5 A at 250 V (AC) NC مطابق لـ IEC · 7.5 A at 28 V (DC) NC مطابق لـ IEC |
| درجة الحماية (الغلاف فقط) | IP40 مطابق لـ IEC 60529 |
| حدود جهد التشغيل المقنّن | 19.2...26.4 V DC |
| [Ui] جهد العزل المقنّن | 250 V مطابق لـ IEC · 300 V مطابق لـ CSA · 300 V مطابق لـ UL |
| أقصى جهد تبديل | 250 V مطابق لـ IEC |
| عتبة جهد الإسقاط | >= 0.1 Uc DC |
| متوسط استهلاك الملف | 1.6 W |
| المقاومة المتوسطة | 303 Ohm at 20 °C +/- 10 % |
| أقصى سعة تبديل | 3750 VA · 420 W |
| تيار الحمل | 15 A at 250 V AC · 15 A at 28 V DC |
| زمن التشغيل | 20 ms at nominal voltage |
| العمر الميكانيكي | 10000000 دورة |
| العمر الكهربائي | 100000 cycles for resistive load |
| بيانات موثوقية السلامة | B10d = 100000 |
| معدل التشغيل | <= 1200 cycles/hour تحت الحمل · <= 18000 cycles/hour no-load |
| معامل الاستخدام | 20 % |
| قوة العزل الكهربائي | 1500 V AC between contacts with micro disconnection · 2000 V AC between coil and contact with reinforced · 2000 V AC between poles with basic |
| [Uimp] جهد تحمّل النبضة المقنّن | 4 kV during 1.2/50 µs |
| فئة الحماية | RT I |
| وسيلة التثبيت | قابل للتوصيل بالقابس |
| وضعية التشغيل | أي وضعية |
| مستويات الاختبار | تركيب المجموعة مستوى A |
| وصف الجهاز | منتج كامل |
| مادة التلامسات | AgNi |
| شكل السن | مسطح (faston type) |
| وزن المنتج | 0.071 kg |
| درجة التلوّث | 3 |
| المعايير | IEC 61810-1 · CSA C22.2 No 14 · UL 508 |
| شهادات المنتج | EAC · CSA · UL |
| حرارة الهواء المحيط أثناء التخزين | -40…85 °C |
| مقاومة الاهتزاز | 3 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles in operation · 5 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles not operating |
| مقاومة الصدمات | 15 gn for in operation · 30 gn for not operating |
| نوع وحدة العبوة 2 | BB1 |
