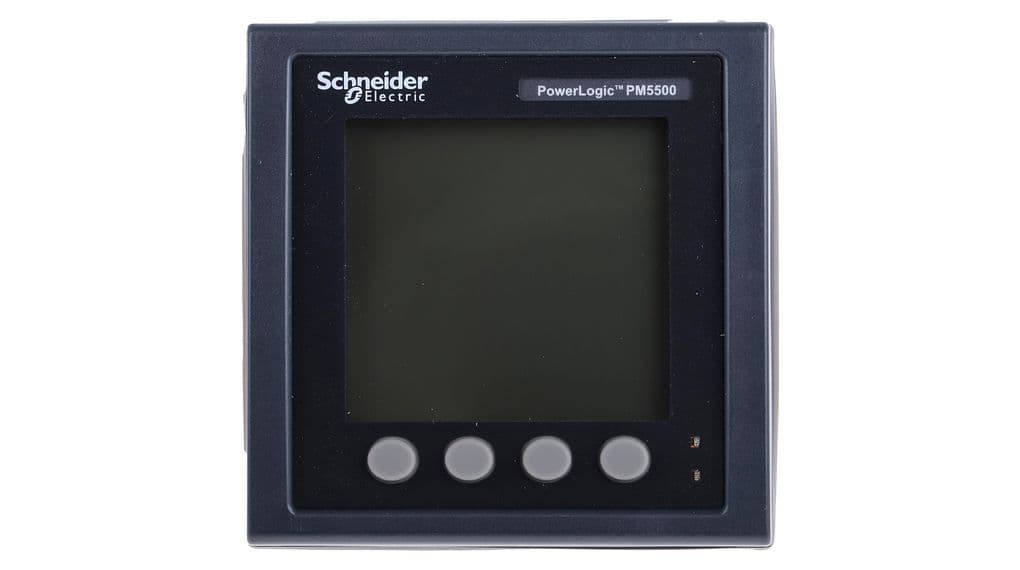

عدّاد طاقة PowerLogic PM5000 من شنايدر إلكتريك بمعايرة 1 A. عدّاد طاقة PowerLogic PM5560، 2 ethernet، حتى 63th Harmonic، 1، 1MB 4DI/2DO 52 alarms.
العلامة التجارية
Schneider Electric
الفئة / السلسلة
PowerLogic
درجة الحماية IP
IP54
الوزن
1 kg
معلومات المنتج الكاملةالوصف والبيانات الفنية المقدمة للمنتج
عدّاد طاقة PowerLogic PM5560، 2 ethernet، حتى 63th Harmonic، 1، 1MB 4DI/2DO 52 alarms. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية
الفئة
PowerLogic
اسم المنتج
PowerLogic PM5000
نوع المنتج أو المكوّن
عدّاد القدرة
الاسم المختصر للجهاز
PM5560
تحليل جودة القدرة
up to the 63rd harmonic
نوع القياس
Measured neutral current · Calculated ground current
استخدام الجهاز
Gateway · WAGES metering · Power monitoring · Multi-tariff
نوع القياس
Current · Voltage · Frequency · Power factor · Energy · Active and reactive power
[Us] جهد التغذية المقنّن
100...300 V DC · 90...528 V AC 45...65 Hz
تردّد الشبكة
60 Hz · 50 Hz
[In] التيار المقنّن
1 A · 5 A
نوع الشبكة
3P + N · 3P · 1P + N
أقصى استهلاك للقدرة بالفولت أمبير
16 VA at 480 V
زمن اجتياز الانقطاع
35 ms 120 V AC typical · 129 ms 230 V AC typical · 50 ms 125 V DC typical
نوع الشاشة
شاشة LCD بإضاءة خلفية
دقة الشاشة
128 x 128 pixels
معدل أخذ العينات
128 samples/cycle
تيار القياس
50…10000 mA
نوع الدخل التماثلي
Voltage (impedance 5 MOhm) · Current (impedance <= 0.3 mOhm)
جهد القياس
20…400 V AC 45...65 Hz between phase and neutral · 20…828 V AC 45...65 Hz between phases
مدى قياس التردد
45…65 Hz
عدد المداخل
4 digital
دقة القياس
Apparent power +/- 0.5 % · Frequency +/- 0.05 % · Active energy +/- 0.2 % · Reactive energy +/- 1 % · Active power +/- 0.2 % · Voltage +/- 0.1 % · Power factor +/- 0.005 · Current +/- 0.15 % · Reactive power +/- 1 %
فئة الدقة
Class 0.2S active energy مطابق لـ IEC 62053-22
عدد المخارج
2 digital
المعلومات المعروضة
Tariff (8)
بروتوكول منفذ الاتصال
Modbus RTU and ASCII at 9.6, 19.2 and 38.4 kbauds even/odd or none - 2 wires, insulation 2500 V · JBUS · Modbus TCP/IP at 10/100 Mbit/s, insulation 2500 V · Ethernet Modbus TCP/IP daisy chain · BACnet IP · DNP3 over ethernet
دعم منفذ الاتصال
RS485 · ETHERNET
بوابة الاتصال
Ethernet/serial
تسجيل البيانات
سجلات الأحداث · Maintenance logs · Min/max of instantaneous values · سجلات البيانات · سجلات الإنذارات · الختم الزمني
سعة الذاكرة
1.1 MB
خدمات الويب
Alarm notification by e-mail · Diagnostic via predefined web pages · خادم ويب · Real time viewing of data
خدمة الإيثرنت
SNTP client · SNMP-Traps
التوصيلات - الأطراف
Voltage circuit: طرف لولبي block4 · دارة التحكم: طرف لولبي block2 · محوّل تيار: طرف لولبي block6 · RS485 link: طرف لولبي block4 · Digital input: طرف لولبي block8 · Digital output: طرف لولبي block4 · Ethernet network: RJ45 connector2
CE مطابق لـ IEC 61010-1 · CULus conforming to UL 61010-1 · BTL
العرض
96 mm
العمق
72 mm
الارتفاع
96 mm
وزن المنتج
450 g
التوافق الكهرومغناطيسي
Limits for harmonic current emissions class A conforming to IEC 61000-3-2 · Conducted RF disturbances level 3 مطابق لـ IEC 61000-4-6 · Magnetic field at power frequency level 4 مطابق لـ IEC 61000-4-8 · Conducted and radiated emissions class B conforming to EN 55022 · Limitation of voltage changes, voltage fluctuations and flicker in low-voltage conforming to IEC 61000-3-3 · Electrostatic discharge - test level: 8 kV level 4 مطابق لـ IEC 61000-4-2 · Radiated radio-frequency electromagnetic field immunity test conforming to IEC 61000-4-3 · Electrical fast transient/burst immunity test level 4 مطابق لـ IEC 61000-4-4 · Surge immunity test level 4 مطابق لـ IEC 61000-4-5 · Voltage dips and interruptions immunity test conforming to IEC 61000-4-11
درجة الحماية IP
IP54 display: مطابق لـ IEC 60529 · IP30 rear: مطابق لـ IEC 60529
