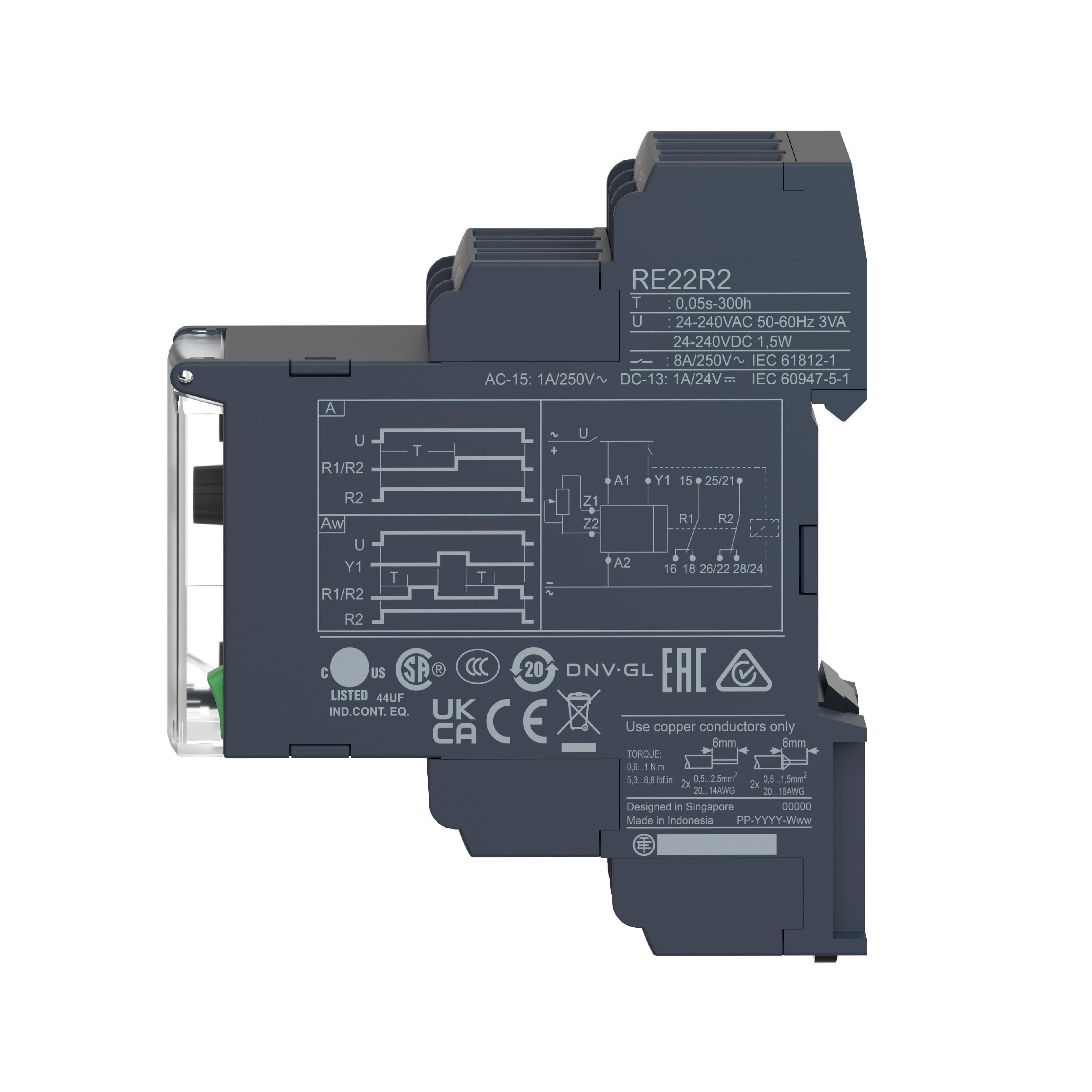

نمطي timing مرحّل من شنايدر إلكتريك. مرحّل وظيفة مزدوج، مرحّلات مؤقّت Harmony، 8A، 2CO، 0.05s…300h، مرحّل interval، 24..240V AC DC.
مرحّل وظيفة مزدوج، مرحّلات مؤقّت Harmony، 8A، 2CO، 0.05s…300h، مرحّل interval، 24...240V AC DC. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| مجموعة المنتج | Harmony Timer Relays |
|---|---|
| نوع الخرج الرقمي | مرحّل |
| نوع المنتج أو المكوّن | مرحّل توقيت معياري |
| الاسم المختصر للجهاز | RE22 |
| تيار الخرج الاسمي | 8 A |
| نوع التلامسات وتركيبها | 1 C/O timed contact, cadmium free · 1 C/O timed or instantaneous contact, cadmium free |
| نوع التأخير الزمني | Interval |
| مدى التأخير الزمني | 1...10 s · 3...30 h · 10...100 s · 30...300 s · 0.05...1 s · 3...30 min · 0.3...3 s · 3...30 s · 30...300 min · 30...300 h |
| نوع التحكّم | مقبض دوّار · زر التشخيص · مقياس جهد خارجي |
| [Us] جهد التغذية المقنّن | 24...240 V AC/DC 50/60 Hz |
| جهد دخل المُحرِّر | <= 2.4 V |
| مدى الجهد | 0.85...1.1 Us |
| تردد التغذية | 50...60 Hz +/- 5 % |
| التوصيلات - الأطراف | Screw terminals, 1 x 0.5...1 x 3.3 mm² (20 AWG...12 AWG) solid without cable end · Screw terminals, 2 x 0.5...2 x 2.5 mm² (20 AWG...14 AWG) solid without cable end · Screw terminals, 1 x 0.2...1 x 2.5 mm² (24 AWG...14 AWG) flexible with cable end · Screw terminals, 2 x 0.2...2 x 1.5 mm² (24 AWG...16 AWG) flexible with cable end |
| عزم الربط | 0.6…1 N.m مطابق لـ IEC 60947-1 |
| مادة الغلاف | بولي كربونات |
| دقة التكرار | +/- 0.5 % مطابق لـ IEC 61812-1 |
| الانحراف الحراري | +/- 0.05 %/°C |
| انحراف الجهد | +/- 0.2 %/V |
| دقة ضبط التأخير الزمني | +/- 10 % of full scale at 25 °C مطابق لـ IEC 61812-1 |
| عرض نبضة إشارة التحكم | 100 ms with load in parallel · 30 ms |
| مقاومة العزل | 100 MOhm at 500 V DC مطابق لـ IEC 60664-1 |
| زمن الاستعادة | 120 ms on de-energisation |
| المناعة ضد الانقطاعات الدقيقة | 10 ms |
| استهلاك القدرة بالفولت أمبير | 3 VA at 240 V AC |
| استهلاك القدرة بالواط | 1.5 W at 240 V DC |
| سعة التبديل بالفولت أمبير | 2000 VA |
| أدنى تيار تبديل | 10 mA at 5 V DC |
| أقصى تيار تبديل | 8 A |
| أقصى جهد تبديل | 250 V AC |
| العمر الكهربائي | 100000 cycles, 8 A at 250 V, AC-1 · 100000 cycles, 2 A at 24 V, DC-1 |
| العمر الميكانيكي | 10000000 دورة |
| جهد تحمّل النبضة المقنّن | 5 kV for 1.2…50 µs مطابق لـ IEC 60664-1 |
| تأخير التشغيل عند الإقلاع | 100 ms |
| مسافة الزحف | 4 kV/3 مطابق لـ IEC 60664-1 |
| فئة الجهد الزائد | III مطابق لـ IEC 60664-1 |
| بيانات موثوقية السلامة | B10d = 200000 · MTTFd = 216.8 years |
| وضعية التركيب | أي وضعية |
| وسيلة التثبيت | 35 mm DIN rail مطابق لـ IEC 60715 |
| مؤشر LED للحالة | LED backlight green (steady) for dial pointer indication · LED yellow (steady) for output relay energised · LED yellow (fast flashing) for timing in progress and output relay de-energised · LED yellow (slow flashing) for timing in progress and output relay energised |
| الوظيفة المتاحة | H- Interval relay-2 C/O · Hw- Interval relay w/ retrigger/restart-2 C/O |
| العرض | 22.5 mm |
| وزن المنتج | 0.105 kg |
| عدد الوظائف | 2 |
| قوة العزل الكهربائي | 2.5 kV for 1 mA/1 minute at 50 Hz between relay output and power supply with basic insulation مطابق لـ IEC 61812-1 |
