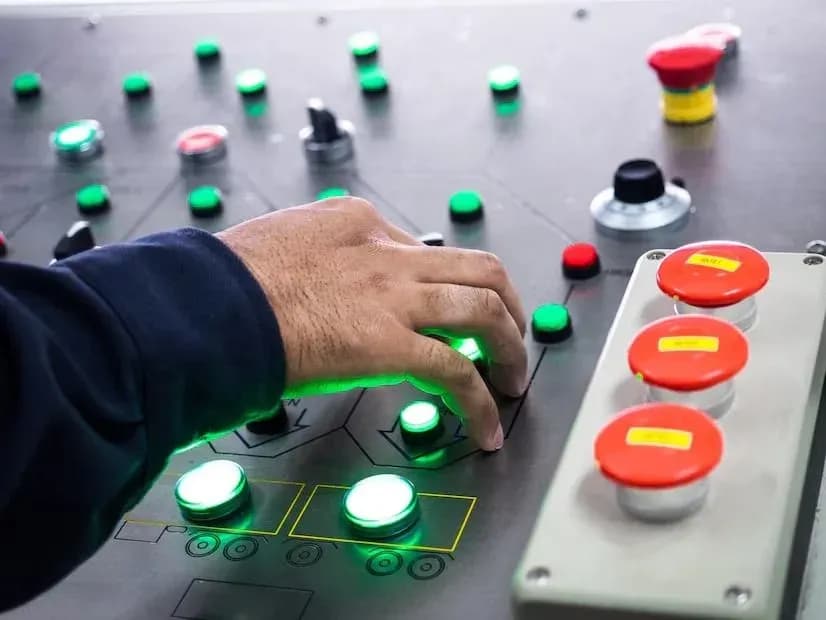

أزرار الضغط هي أجهزة تبديل يدوية ضمن فئة مكونات اللوحات، مصممة لبدء أو قطع الدوائر الكهربائية بالضغط على المشغل. وهي جزء لا يتجزأ من أنظمة التحكم، حيث تمكّن المشغلين من بدء/إيقاف الآلات أو تشغيل الوظائف أو تنشيط بروتوكولات الطوارئ. متوفرة في تكوينات لحظية (ذات عودة نابضية) أو محتفظة (مغلقة)، تتميز أزرار الضغط بتشغيلها اللمسي والتخصيص البصري/الوظيفي.
أزرار الضغط هي مشغّلات مثبتة على لوحات التحكم أو لوحات المفاتيح أو الآلات تتيح للمشغلين بدء العمليات أو إيقافها أو التحكم فيها يدويًا. صُممت أزرار الضغط من شنايدر للمتانة والدقة والتكامل الآمن في أنظمة الأتمتة.
المزايا الرئيسية
- أنواع الملامسات:
- مفتوحة عادة (NO): الملامسات تغلق عند الضغط، فتُكمل الدائرة.
- مغلقة عادة (NC): الملامسات تفتح عند الضغط، فتقطع الدائرة.
- مزيج (NO+NC): توفر كلا نوعي الملامسات في وحدة واحدة.
- أنماط المشغّلات:
- رأس فطر: تصميم كبير سهل الضغط لتطبيقات الإيقاف الطارئ (E-stop).
- غاطسة أو بارزة: أزرار قياسية للاستخدام العام.
- تعمل بمفتاح: تتطلب مفتاحًا لمنع الوصول غير المصرح به.
- المواد والبناء:
- الإسكان: اللدائن الحرارية أو المعدن أو الفولاذ المقاوم للصدأ للمتانة ومقاومة التآكل.
- الملامسات: سبيكة فضية أو مطلية بالذهب أو سيراميك لقدرات أحمال متفاوتة (مثل 5 أمبير إلى 20 أمبير).
- الإحكام: تقييمات IP65/IP67 لمقاومة الغبار/الماء في البيئات القاسية.
- الإضاءة:
- مؤشرات LED: أضواء متكاملة (أحمر، أخضر، كهرماني) لردود فعل الحالة (مثل تشغيل الطاقة، عطل).
- خيارات الجهد: توافق 12 فولت تيار مستمر، 24 فولت DC/AC، 120 فولت AC، أو 240 فولت AC.
- التقييمات الكهربائية:
- دوائر الطاقة المنخفضة: أحمال مستوى الإشارة (مثل مدخلات PLC).
- دوائر الطاقة: حتى 600 فولت AC/DC للتحكم في المحركات.
- امتثال المعايير:
- السلامة: IEC 60947-5-1 وUL 508 وEN 60204-1 لأجهزة الإيقاف الطارئ.
- المتانة: معتمدة لـ 1-10 ملايين دورة ميكانيكية حسب الجودة.
ملاحظات السلامة
- الإيقاف الطارئ: يجب أن تتوافق مع IEC 60947-5-1 لملامسات "الفتح الإيجابي" لضمان التشغيل الآمن من الفشل.
- منع التنشيط العرضي: استخدام الأغطية الواقية أو الأزرار التي تعمل بمفتاح في الأنظمة الحرجة.
- الاختبار الدوري: ضمان الحفاظ على وظيفة الإيقاف الطارئ من خلال الفحوصات الروتينية.
المقارنة مع مفاتيح الاختيار
بينما أزرار الضغط هي مشغّلات أحادية الوظيفة، تتيح مفاتيح الاختيار (الدوارة أو القلابة) التحكم متعدد الأوضاع (مثل الأوضاع التلقائية/اليدوية). كلاهما يستخدم معًا في كثير من الأحيان في لوحات التحكم.
