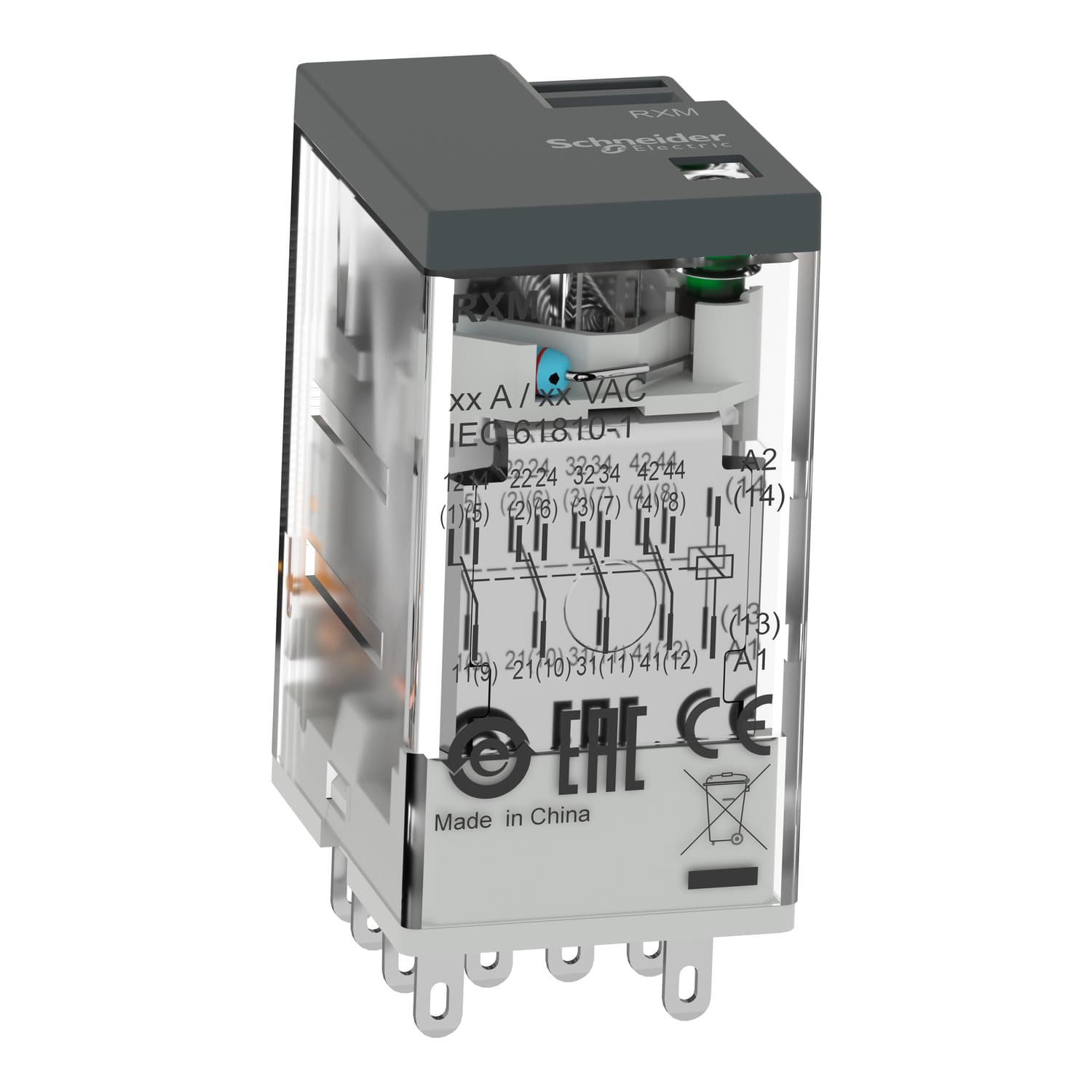

مرحّل قابل للتوصيل من شنايدر إلكتريك بمعايرة 1. مرحّل قابل للتوصيل 5 A. miniature، مرحّلات كهروميكانيكي Harmony، 3A، 4CO، مع LED، 120V DC.
مرحّل قابل للتوصيل miniature، مرحّلات كهروميكانيكي Harmony، 3A، 4CO، مع LED، 120V DC. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| مجموعة المنتج | Harmony Electromechanical Relays |
|---|---|
| اسم السلسلة | RXM series |
| نوع المنتج أو المكوّن | مرحّل قابل للتوصيل |
| نوع المرحّل | مرحّل مصغّر |
| نوع التلامسات وتركيبها | 4 C/O |
| [Uc] جهد دارة التحكم | 120 V AC 50/60 Hz |
| [Ithe] التيار الحراري الاصطلاحي داخل الحيّز المغلق | 3 A at -40…55 °C |
| مؤشر LED للحالة | مع |
| نوع التحكّم | بدون زر اختبار قابل للقفل |
| [Ie] تيار التشغيل المقنّن | 1.5 A at 28 V (DC) NC مطابق لـ IEC · 1.5 A at 250 V (AC) NC مطابق لـ IEC · 3 A at 28 V (DC) NO مطابق لـ IEC · 3 A at 250 V (AC) NO مطابق لـ IEC · 3 A at 24 V (DC) NO مطابق لـ IEC · 3 A at 220 V (AC) NO مطابق لـ IEC · 3 A at 28 V (DC) مطابق لـ UL · 3 A at 250 V (AC) مطابق لـ UL |
| أدنى سعة تبديل | 25 mW subject to switching frequency, environment or expected reliability level etc |
| حدود جهد التشغيل المقنّن | 96...132 V AC |
| [Ui] جهد العزل المقنّن | 250 V مطابق لـ IEC |
| أقصى جهد تبديل | 250 V AC · 28 V DC |
| عتبة جهد الإسقاط | >= 0.15 Uc AC |
| تيار الحمل | 3 A at 250 V AC · 3 A at 28 V DC |
| أقصى سعة تبديل | 750 VA AC · 84 W DC |
| أدنى تيار تبديل | 5 mA subject to switching frequency, environment or expected reliability level etc |
| أدنى جهد تبديل | 5 V subject to switching frequency, environment or expected reliability level etc |
| المقاومة المتوسطة | 4430 Ohm at 23 °C +/- 10 % |
| العمر الميكانيكي | 20000000 دورة |
| العمر الكهربائي | 200000 cycles resistive load 23 °C · 100000 cycles resistive load at 55 °C |
| بيانات موثوقية السلامة | B10d = 100000 |
| معدل التشغيل | <= 1200 cycles/hour تحت الحمل · <= 18000 cycles/hour no-load |
| معامل الاستخدام | 20 % |
| قوة العزل الكهربائي | 2000 V AC between coil and contact with basic insulation · 2000 V AC between poles with basic insulation · 1000 V AC between contacts with micro disconnection |
| فئة الحماية | RT I |
| درجة التلوّث | 2 |
| وضعية التشغيل | أي وضعية |
| مستويات الاختبار | تركيب المجموعة مستوى A |
| البيع بكمية غير قابلة للتجزئة | 10 |
| مادة التلامسات | سبيكة فضية (Ag/Ni) |
| شكل السن | مسطح (faston type) |
| وزن المنتج | 0.033 kg |
| المعايير | CE · IEC 61810-1 (iss. 2) · UL 508 |
| حرارة الهواء المحيط أثناء التخزين | -40…85 °C |
| مقاومة الاهتزاز | 3 gn, amplitude = +/- 1 mm (f = 10…50 Hz)operating مطابق لـ IEC 60068-2-6 · 6 gn, amplitude = +/- 1 mm (f = 10…50 Hz)not operating مطابق لـ IEC 60068-2-6 |
| مقاومة الصدمات | 30 gn for not operating مطابق لـ IEC 60068-2-27 · 10 gn for in operation مطابق لـ IEC 60068-2-27 |
| نوع وحدة العبوة 2 | BB1 |
| عدد الوحدات في العبوة 2 | 10 |
| ارتفاع العبوة 2 | 3.200 cm |
| عرض العبوة 2 | 12.500 cm |
| طول العبوة 2 | 10.300 cm |
| وزن العبوة 2 | 372.000 g |
| نوع وحدة العبوة 3 | S02 |
