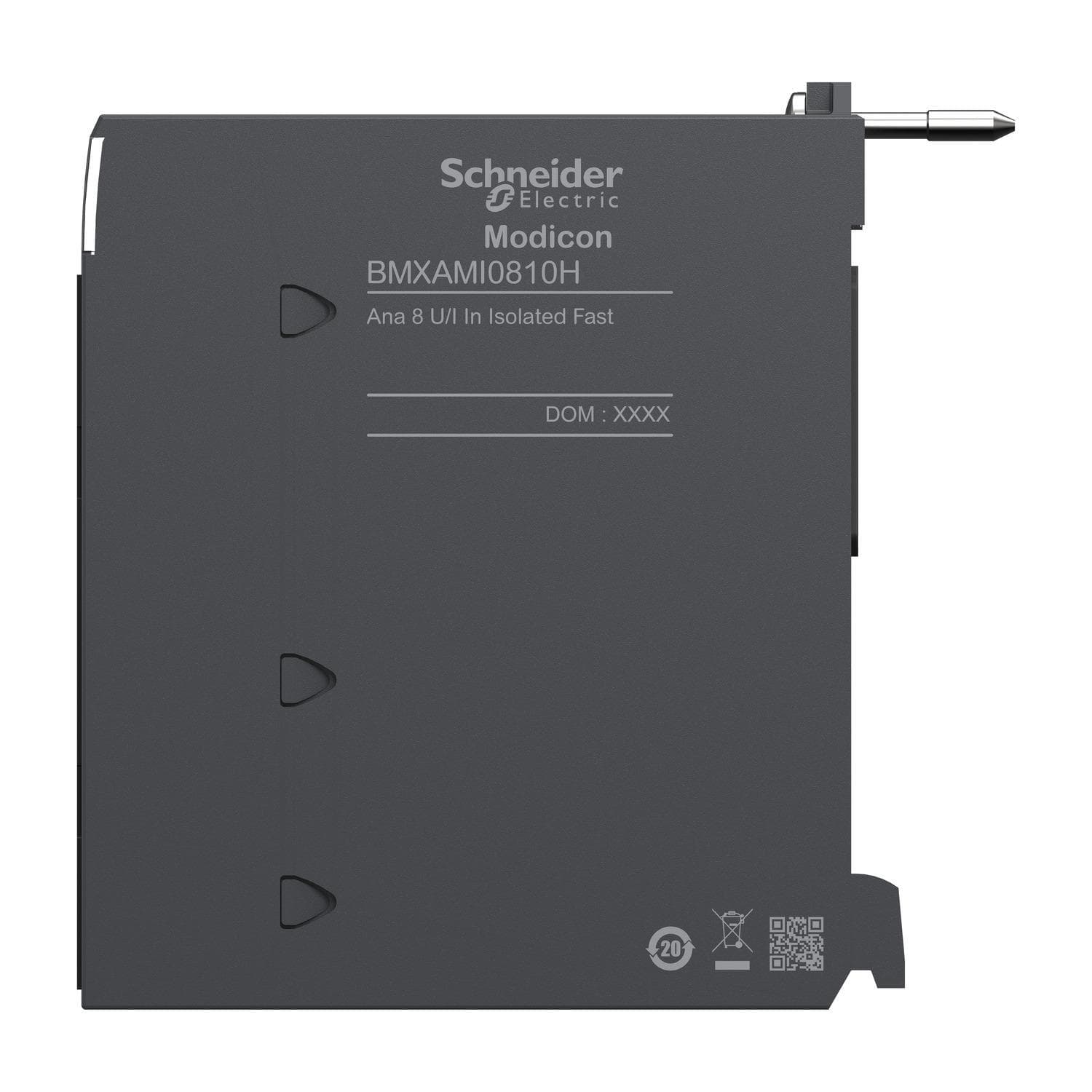

وحدة مدخل تناظري من شنايدر إلكتريك. تناظري isolated وحدة مدخل مستوى مرتفع، Modicon X80، 8 I، 0 إلى 20mA، 4 إلى 20mA، 10V positive أو negative، severe environment.
تناظري isolated وحدة مدخل مستوى مرتفع، Modicon X80، 8 I، 0 إلى 20mA، 4 إلى 20mA، 10V positive أو negative، severe environment. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| مجموعة المنتج | Modicon X80 |
|---|---|
| نوع المنتج أو المكوّن | وحدة مداخل تماثلية |
| التطبيق الخاص بالمنتج | للبيئات القاسية |
| التوصيل الكهربائي | 28 ways 1 connector |
| العزل بين القنوات | معزول |
| مستوى الدخل | مستوى مرتفع |
| عدد المداخل التماثلية | 8 |
| نوع الدخل التماثلي | Current +/- 20 mA · Current 0...20 mA · Current 4...20 mA · Voltage +/- 10 V · Voltage +/- 5 V · Voltage 0...10 V · Voltage 0...5 V · Voltage 1...5 V |
| التحويل التماثلي/الرقمي | 16 bits |
| دقة تمييز الدخل التماثلي | 15 bits + sign |
| الحمل الزائد المسموح به على المداخل | +/- 30 mA 0...20 mA · +/- 30 mA 4...20 mA · +/- 30 V +/- 10 V · +/- 30 V +/- 5 V · +/- 30 V 0...10 V · +/- 30 V 0...5 V · +/- 30 V 1...5 V · +/- 30 mA +/- 20 mA |
| ممانعة الدخل | 10 MOhm in voltage mode · 250 Ohm + 3.6...50 Ohm internal protective resistor in current mode |
| دقة مقاومة التحويل الداخلية | 0.1 % - 15 ppm/°C |
| نوع المرشّح | ترشيح رقمي من الرتبة الأولى |
| زمن دورة القراءة السريعة | 1 ms + 1 ms x number of channels used |
| زمن دورة القراءة الاسمي | 9 ms for 8 channels |
| خطأ القياس | 0.15 % of full scale +/- 20 mA 25 °C · 0.15 % of full scale 0...20 mA 25 °C · 0.15 % of full scale 4...20 mA 25 °C · 0.075 % of full scale +/- 10 V 25 °C · 0.075 % of full scale 0...10 V 25 °C · 0.075 % of full scale 0...5 V 25 °C · 0.075 % of full scale 1...5 V 25 °C · 0.075 % of full scale +/- 5 V 25 °C · <= 0.2 % of full scale +/- 10 V - 25...70 °C · <= 0.2 % of full scale +/- 5 V - 25...70 °C · <= 0.2 % of full scale 0...10 V - 25...70 °C · <= 0.2 % of full scale 0...5 V - 25...70 °C · <= 0.2 % of full scale 1...5 V - 25...70 °C · <= 0.55 % of full scale +/- 20 mA - 25...70 °C · <= 0.55 % of full scale 0...20 mA - 25...70 °C · <= 0.55 % of full scale 4...20 mA - 25...70 °C |
| الانحراف الحراري | 30 ppm/°C +/- 10 V · 30 ppm/°C +/- 5 V · 30 ppm/°C 0...10 V · 30 ppm/°C 0...5 V · 30 ppm/°C 1...5 V · 50 ppm/°C +/- 20 mA · 50 ppm/°C 0...20 mA · 50 ppm/°C 4...20 mA |
| أدنى توهين للتداخل | 80 dB |
| رفض النمط المشترك | 80 dB |
| صيغة القيمة الرقمية | - 32768 to + 32767 in maximum user scale · +/- 10000 by default |
| جهد العزل | 300 V DC between channels · 1400 V DC between channels and ground · 1400 V DC between channels and bus |
| دقة تمييز القياس | 0.36 mV +/- 10 V · 0.36 mV 0...10 V · 0.36 mV 0...5 V · 0.36 mV 1...5 V · 0.36 mV +/- 5 V · 1.4 µA +/- 20 mA · 1.4 µA 0...20 mA · 1.4 µA 4...20 mA |
| أقصى قيمة تحويل | +/- 11.4 V +/- 10 V · +/- 11.4 V 0...10 V · +/- 11.4 V 0...5 V · +/- 11.4 V 1...5 V · 0...30 mA +/- 20 mA · 0...30 mA 0...20 mA · 0...30 mA 4...20 mA · 0...30 mA +/- 5 V |
| موثوقية MTBF | 900000 H |
| ارتفاع التشغيل | 0...2000 m · 2000...5000 m with derating factor |
| مؤشر LED للحالة | 1 LED (green) RUN · 1 LED per channel (green) channel diagnostic · 1 LED (red) ERR · 1 LED (red) I/O |
| وزن المنتج | 0.175 kg |
| استهلاك القدرة بالواط | 1.06 W 24 V DC typical · 1.50 W 24 V DC maximum · 0.32 W 3.3 V DC typical · 0.48 W 3.3 V DC maximum |
| استهلاك التيار | 150 mA at 3.3 V DC · 54 mA at 24 V DC |
| مقاومة الاهتزاز | 3 gn |
| مقاومة الصدمات | 30 gn |
| حرارة الهواء المحيط أثناء التخزين | -40…85 °C |
| حرارة الهواء المحيط أثناء التشغيل | -25…70 °C |
| الرطوبة النسبية | 5…95 % at 55 °C بدون تكاثف |
| درجة الحماية IP | IP20 |
| التوجيهات | 2014/35/EU - low voltage directive · 2014/30/EU - electromagnetic compatibility |
| شهادات المنتج | CE · RCM · CSA · EAC · Merchant Navy · UL · ATEX · IEC-Ex |
| المعايير | IEC 61010-2-201 · IEC 61131-2 · UL 61010-2-201 · CSA C22.2 No 61010-2-201 |
| الخاصية البيئية | Gas resistant class Gx · Gas resistant class 3C4 · Dust resistant class 3S4 · Sand resistant class 3S4 · Salt resistant level 2 · Mold growth resistant class 3B2 · Fungal spore resistant class 3B2 · Hazardous location |
| المعالجة الوقائية | طلاء واقٍ مطابق |
| نوع وحدة العبوة 2 | S02 |
| عدد الوحدات في العبوة 2 | 15 |
| ارتفاع العبوة 2 | 15.000 cm |
| عرض العبوة 2 | 30.000 cm |
