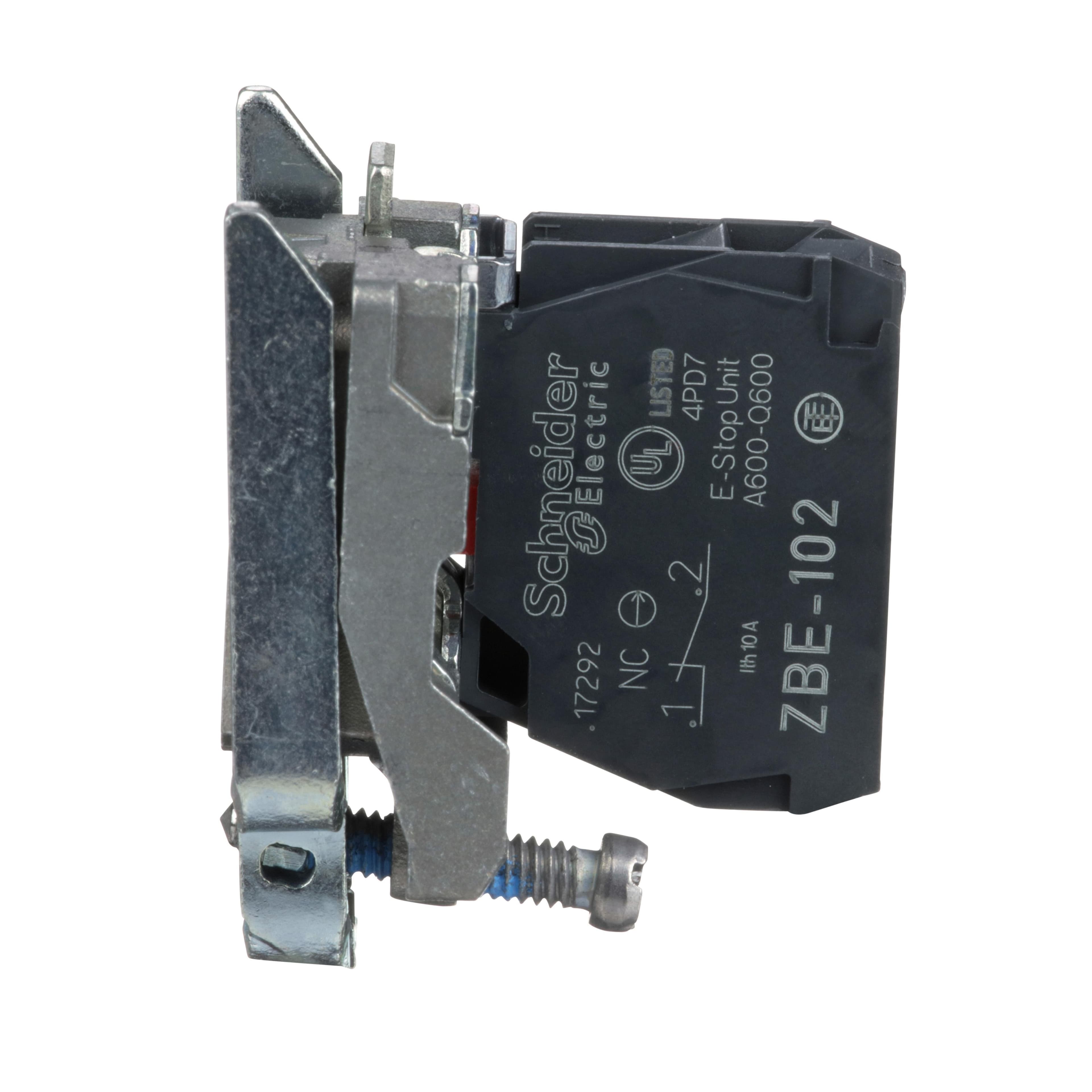

كامل body/contact مجموعة من شنايدر إلكتريك بمعايرة 3 A. كتلة تلامس أحادي مع تثبيت جسم collar، Harmony XB4، معدني، طرف مشبك لولب، 1NC.
كتلة تلامس أحادي مع تثبيت جسم collar، Harmony XB4، معدني، طرف مشبك لولب، 1NC. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| مجموعة المنتج | Harmony XB4 |
|---|---|
| نوع المنتج أو المكوّن | مجموعة الجسم/التلامس الكاملة |
| الاسم المختصر للجهاز | ZB4 |
| مادة طوق التثبيت | زاماك |
| البيع بكمية غير قابلة للتجزئة | 1 |
| نوع الرأس | قياسي |
| نوع التلامسات وتركيبها | 1 NC |
| تشغيل التلامس | قطع بطيء |
| نوع كتلة التلامس | مفرد |
| تركيب الجهاز الداخلي | الجسم · Fixing collar |
| التوصيلات - الأطراف | Screw clamp terminals, = 1 x 0.22 mm² without cable end مطابق لـ IEC 60947-1 |
| العرض الكلي CAD | 30 mm |
| الارتفاع الكلي CAD | 47 mm |
| العمق الكلي CAD | 37 mm |
| وصف الأطراف ISO رقم 1 | (11-12)NC |
| وزن المنتج | 0.053 kg |
| استخدام التلامسات | تلامسات قياسية |
| الفتح القسري | مع مطابق لـ IEC 60947-5-1 appendix K |
| مشوار التشغيل | 1.5 mm (NC changing electrical state) · 4.3 mm (total travel) |
| قوة التشغيل | 2 N NC changing electrical state |
| العمر الميكانيكي | 5000000 دورة |
| عزم الربط | 0.8…1.2 N.m مطابق لـ IEC 60947-1 |
| شكل رأس البرغي | Cross compatible with Philips no 1 screwdriver · Cross compatible with pozidriv No 1 screwdriver · Slotted compatible with flat Ø 4 mm screwdriver · Slotted compatible with flat Ø 5.5 mm screwdriver |
| مادة التلامسات | سبيكة فضية (Ag/Ni) |
| الحماية من القصر | 10 A cartridge fuse type gG مطابق لـ IEC 60947-5-1 |
| [Ith] التيار الحراري الاصطلاحي في الهواء الطلق | 10 A مطابق لـ IEC 60947-5-1 |
| [Ui] جهد العزل المقنّن | 600 V (pollution degree 3) مطابق لـ IEC 60947-1 |
| [Uimp] جهد تحمّل النبضة المقنّن | 6 kV مطابق لـ IEC 60947-1 |
| [Ie] تيار التشغيل المقنّن | 3 A at 240 V, AC-15, A600 مطابق لـ IEC 60947-5-1 · 6 A at 120 V, AC-15, A600 مطابق لـ IEC 60947-5-1 · 0.1 A at 600 V, DC-13, Q600 مطابق لـ IEC 60947-5-1 · 0.27 A at 250 V, DC-13, Q600 مطابق لـ IEC 60947-5-1 · 0.55 A at 125 V, DC-13, Q600 مطابق لـ IEC 60947-5-1 · 1.2 A at 600 V, AC-15, A600 مطابق لـ IEC 60947-5-1 |
| العمر الكهربائي | 10000000 cycles, AC-15, 2 A at 230 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C · 10000000 cycles, AC-15, 3 A at 120 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C · 10000000 cycles, AC-15, 4 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C · 10000000 cycles, DC-13, 0.2 A at 110 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C · 10000000 cycles, DC-13, 0.5 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 مطابق لـ IEC 60947-5-1 appendix C |
| الموثوقية الكهربائية | Λ < 10exp(-6) at 5 V, 1 mA in clean environment مطابق لـ IEC 60947-5-4 · Λ < 10exp(-8) at 17 V, 5 mA in clean environment مطابق لـ IEC 60947-5-4 |
| وصف الجهاز | مجموعات فرعية أساسية |
| المعالجة الوقائية | TH |
| حرارة الهواء المحيط أثناء التخزين | -40…70 °C |
| حرارة الهواء المحيط أثناء التشغيل | -40…70 °C |
| درجة الحماية IP | IP20 مطابق لـ IEC 60529 |
| المعايير | CSA C22.2 No 14 · IEC 60947-5-5 · IEC 60947-5-1 · UL 508 · JIS C8201-5-1 · IEC 60947-1 · IEC 60947-5-4 · JIS C8201-1 |
| شهادات المنتج | BV · UL · CSA · DNV · LROS (Lloyds register of shipping) |
| مقاومة الاهتزاز | 5 gn (f= 2…500 Hz) مطابق لـ IEC 60068-2-6 |
| مقاومة الصدمات | 30 gn (duration = 18 ms) for half sine wave acceleration مطابق لـ IEC 60068-2-27 · 50 gn (duration = 11 ms) for half sine wave acceleration مطابق لـ IEC 60068-2-27 |
| نوع وحدة العبوة 2 | S03 |
| عدد الوحدات في العبوة 2 | 200 |
| ارتفاع العبوة 2 | 30.000 cm |
| عرض العبوة 2 | 30.000 cm |
| طول العبوة 2 | 40.000 cm |
