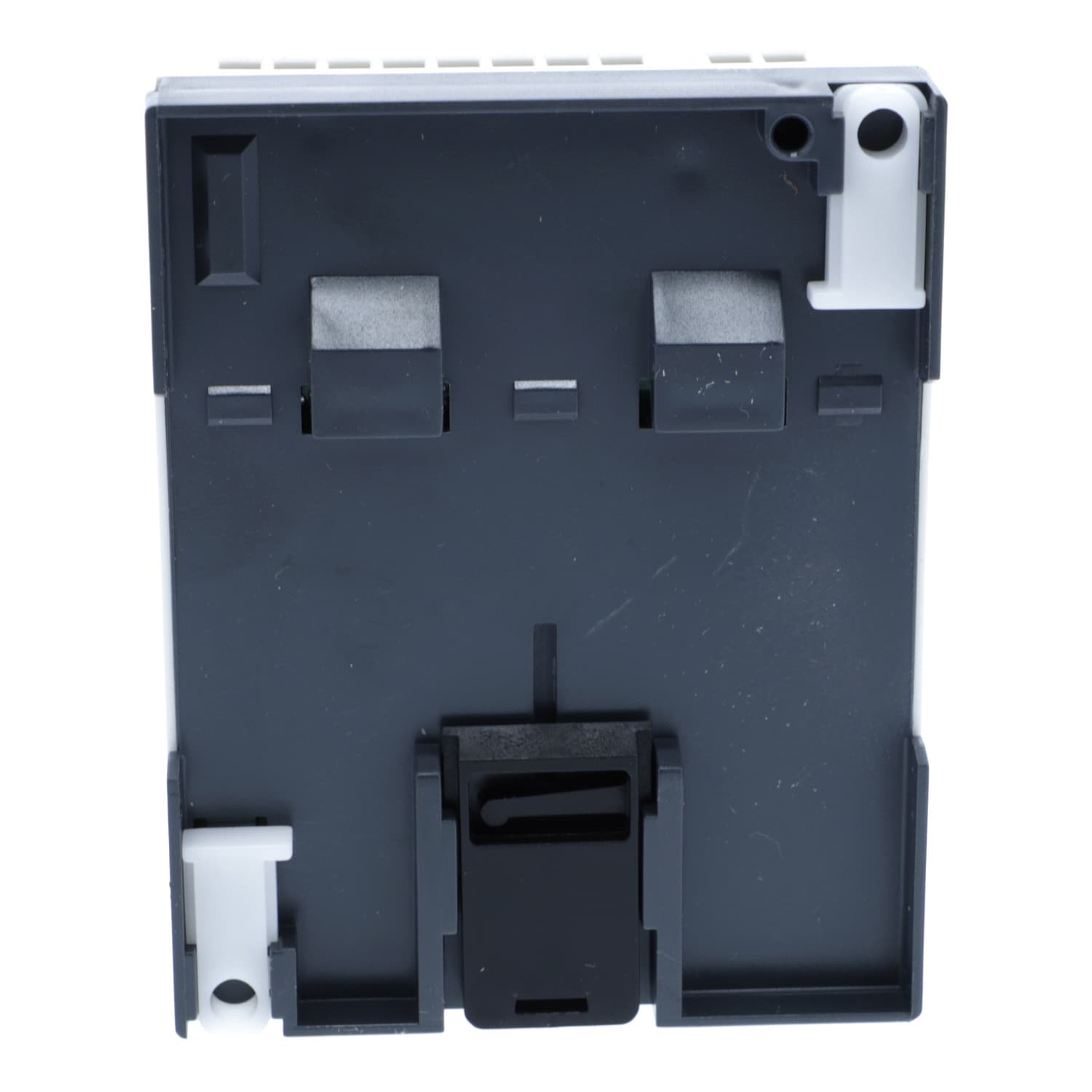

مدمج smart مرحّل من شنايدر إلكتريك. مدمج smart مرحّل، Zelio منطق SR2 SR3، 10 IO، 24V DC، no clock، شاشة عرض.
مدمج smart مرحّل، Zelio منطق SR2 SR3، 10 IO، 24V DC، no clock، شاشة عرض. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| مجموعة المنتج | Zelio Logic |
|---|---|
| نوع المنتج أو المكوّن | Compact smart relay |
| الشاشة المحلية | مع |
| عدد أسطر مخطط التحكم | 0…240 with ladder programming |
| زمن الدورة | 6…90 ms |
| زمن الاحتياطي | 10 years at 25 °C |
| انحراف الساعة | 12 min/year at 0…55 °C · 6 s/month at 25 °C |
| الفحوصات | حفظ الذاكرة عند كل تشغيل |
| [Us] جهد التغذية المقنّن | 24 V DC |
| حدود جهد التغذية | 19.2…30 V |
| أقصى تيار تغذية | 100 mA (without extension) |
| التبديد الحراري بالواط | 3 W without extension |
| الحماية من انعكاس القطبية | مع |
| عدد المداخل الرقمية | 6 مطابق لـ IEC 61131-2 Type 1 |
| نوع الدخل الرقمي | مقاوم |
| جهد الدخل الرقمي | 24 V DC |
| تيار الدخل الرقمي | 4 mA |
| تردد العد | 1 kHz for discrete input |
| الجهد المضمون للحالة 1 | >= 15 V for I1...IA and IH...IR discrete input circuit · >= 15 V for IB...IG used as discrete input circuit |
| الجهد المضمون للحالة 0 | <= 5 V for I1...IA and IH...IR discrete input circuit · <= 5 V for IB...IG used as discrete input circuit |
| التيار المضمون للحالة 1 | >= 1.2 mA (IB...IG used as discrete input circuit) · >= 2.2 mA (I1...IA and IH...IR discrete input circuit) |
| التيار المضمون للحالة 0 | <= 0.5 mA (IB...IG used as discrete input circuit) · <= 0.75 mA (I1...IA and IH...IR discrete input circuit) |
| توافق الدخل | 3-wire proximity sensors PNP for discrete input |
| عدد المداخل التماثلية | 0 |
| ممانعة الدخل | 12 kOhm for IB...IG used as analogue input circuit · 12 kOhm for IB...IG used as discrete input circuit · 7.4 kOhm for I1...IA and IH...IR discrete input circuit |
| عدد المخارج | 4 relay |
| حدود جهد الخرج | 24...250 V AC (relay output) · 5...30 V DC (relay output) |
| نوع التلامسات وتركيبها | تلامس مفتوح عادةً لخرج المرحّل |
| التيار الحراري للخرج | 8 A for all 4 outputs for relay output |
| العمر الكهربائي | AC-12: 500000 cycles at 230 V, 1.5 A for relay output مطابق لـ IEC 60947-5-1 · AC-15: 500000 cycles at 230 V, 0.9 A for relay output مطابق لـ IEC 60947-5-1 · DC-12: 500000 cycles at 24 V, 1.5 A for relay output مطابق لـ IEC 60947-5-1 · DC-13: 500000 cycles at 24 V, 0.6 A for relay output مطابق لـ IEC 60947-5-1 |
| سعة التبديل بالميلي أمبير | >= 10 mA at 12 V (relay output) |
| معدل التشغيل بالهرتز | 0.1 Hz (at Ie) for relay output · 10 Hz (no load) for relay output |
| العمر الميكانيكي | 10000000 cycles for relay output |
| [Uimp] جهد تحمّل النبضة المقنّن | 4 kV مطابق لـ EN/IEC 60947-1 and EN/IEC 60664-1 |
| الساعة | بدون |
| زمن الاستجابة | 10 ms (from state 0 to state 1) for relay output · 5 ms (from state 1 to state 0) for relay output |
| التوصيلات - الأطراف | Screw terminals, 1 x 0.2...1 x 2.5 mm² (25 AWG...14 AWG) semi-solid · Screw terminals, 1 x 0.2...1 x 2.5 mm² (25 AWG...14 AWG) solid · Screw terminals, 1 x 0.25...1 x 2.5 mm² (24 AWG...14 AWG) flexible with cable end · Screw terminals, 2 x 0.2...2 x 1.5 mm² (24 AWG...16 AWG) solid · Screw terminals, 2 x 0.25...2 x 0.75 mm² (24 AWG...18 AWG) flexible with cable end |
| عزم الربط | 0.5 N.m |
| فئة الجهد الزائد | III مطابق لـ IEC 60664-1 |
| وزن المنتج | 0.25 kg |
| المناعة ضد الانقطاعات الدقيقة | 1 ms |
| شهادات المنتج | CSA · UL · C-Tick · GL · GOST |
| المعايير | IEC 61000-4-4 level 3 · IEC 60068-2-27 Ea · IEC 61000-4-3 · IEC 61000-4-11 · IEC 61000-4-12 · IEC 60068-2-6 Fc · IEC 61000-4-6 level 3 · IEC 61000-4-5 · IEC 61000-4-2 level 3 |
| درجة الحماية IP | IP20 (terminal block) مطابق لـ IEC 60529 · IP40 (front panel) مطابق لـ IEC 60529 |
| الخاصية البيئية | EMC directive conforming to IEC 61000-6-2 · EMC directive conforming to IEC 61000-6-3 · EMC directive conforming to IEC 61000-6-4 · EMC directive conforming to IEC 61131-2 zone B · Low voltage directive conforming to IEC 61131-2 |
