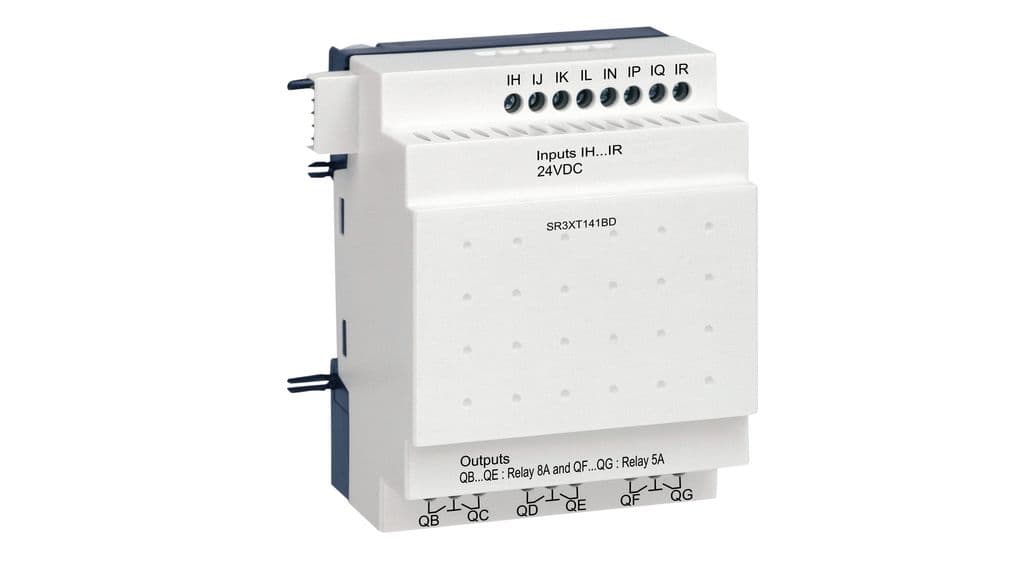

منفصل i/o وحدة توسعة من شنايدر إلكتريك. منفصل IO وحدة توسعة، Zelio منطق SR2 SR3، 14 IO، 24V DC.
منفصل IO وحدة توسعة، Zelio منطق SR2 SR3، 14 IO، 24V DC. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| مجموعة المنتج | Zelio Logic |
|---|---|
| نوع المنتج أو المكوّن | Discrete I/O extension module |
| عدد أسطر مخطط التحكم | 120 with ladder programming |
| زمن الدورة | 6…90 ms |
| زمن الاحتياطي | 10 years at 25 °C |
| انحراف الساعة | 12 min/year at 0…55 °C |
| الفحوصات | حفظ الذاكرة عند كل تشغيل |
| [Us] جهد التغذية المقنّن | 24 V DC |
| حدود جهد التغذية | 19.2…30 V |
| الحماية من انعكاس القطبية | مع |
| عدد المداخل الرقمية | 8 مطابق لـ IEC 61131-2 Type 1 |
| نوع الدخل الرقمي | مقاوم |
| جهد الدخل الرقمي | 24 V DC |
| تيار الدخل الرقمي | 4 mA |
| تردد العد | 1 kHz for discrete input |
| الجهد المضمون للحالة 1 | >= 15 V for I1...IA and IH...IR discrete input circuit · >= 15 V for IB...IG used as discrete input circuit |
| الجهد المضمون للحالة 0 | <= 5 V for I1...IA and IH...IR discrete input circuit · <= 5 V for IB...IG used as discrete input circuit |
| التيار المضمون للحالة 1 | >= 1.2 mA (IB...IG used as discrete input circuit) · >= 2.2 mA (I1...IA and IH...IR discrete input circuit) |
| التيار المضمون للحالة 0 | <= 0.5 mA (IB...IG used as discrete input circuit) · <= 0.75 mA (I1...IA and IH...IR discrete input circuit) |
| توافق الدخل | 3-wire proximity sensors PNP for discrete input |
| ممانعة الدخل | 12 kOhm for IB...IG used as discrete input circuit · 7.4 kOhm for I1...IA and IH...IR discrete input circuit |
| عدد المخارج | 6 relay |
| حدود جهد الخرج | 24...250 V AC (relay output) · 5...30 V DC (relay output) |
| نوع التلامسات وتركيبها | تلامس مفتوح عادةً لخرج المرحّل |
| التيار الحراري للخرج | 5 A for 2 outputs for relay output · 8 A for 4 outputs for relay output |
| العمر الكهربائي | AC-15: 500000 cycles at 230 V, 0.9 A for relay output مطابق لـ IEC 60947-5-1 · AC-12: 500000 cycles at 230 V, 1.5 A for relay output مطابق لـ IEC 60947-5-1 · DC-13: 500000 cycles at 24 V, 0.6 A for relay output مطابق لـ IEC 60947-5-1 · DC-12: 500000 cycles at 24 V, 1.5 A for relay output مطابق لـ IEC 60947-5-1 |
| سعة التبديل بالميلي أمبير | >= 10 mA at 12 V (relay output) |
| معدل التشغيل بالهرتز | 0.1 Hz (at Ie) for relay output · 10 Hz (no load) for relay output |
| العمر الميكانيكي | 10000000 cycles for relay output |
| [Uimp] جهد تحمّل النبضة المقنّن | 4 kV مطابق لـ EN/IEC 60947-1 and EN/IEC 60664-1 |
| زمن الاستجابة | 10 ms (from state 0 to state 1) for relay output · 5 ms (from state 1 to state 0) for relay output |
| التوصيلات - الأطراف | Screw terminals, 1 x 0.25...1 x 2.5 mm² (24 AWG...14 AWG) flexible with cable end · Screw terminals, 2 x 0.25...2 x 0.75 mm² (24 AWG...18 AWG) flexible with cable end · Screw terminals, 1 x 0.2...1 x 2.5 mm² (25 AWG...14 AWG) semi-solid · Screw terminals, 1 x 0.2...1 x 2.5 mm² (25 AWG...14 AWG) solid · Screw terminals, 2 x 0.2...2 x 1.5 mm² (24 AWG...16 AWG) solid |
| عزم الربط | 0.5 N.m |
| فئة الجهد الزائد | III مطابق لـ IEC 60664-1 |
| وزن المنتج | 0.22 kg |
| شهادات المنتج | C-Tick · UL · GL · CSA · GOST |
| المعايير | IEC 61000-4-11 · IEC 61000-4-6 level 3 · IEC 60068-2-27 Ea · IEC 60068-2-6 Fc · IEC 61000-4-3 · IEC 61000-4-4 level 3 · IEC 61000-4-5 · IEC 61000-4-12 · IEC 61000-4-2 level 3 |
| درجة الحماية IP | IP20 (terminal block) مطابق لـ IEC 60529 · IP40 (front panel) مطابق لـ IEC 60529 |
| الخاصية البيئية | EMC directive conforming to IEC 61000-6-2 · EMC directive conforming to IEC 61000-6-3 · EMC directive conforming to IEC 61000-6-4 · EMC directive conforming to IEC 61131-2 zone B · Low voltage directive conforming to IEC 61131-2 |
| الاضطراب المشعّ/الموصَّل | الصنف B مطابق لـ EN 55022-11 group 1 |
| درجة التلوّث | 2 مطابق لـ IEC 61131-2 |
| حرارة الهواء المحيط أثناء التشغيل | -20…40 °C in non-ventilated enclosure مطابق لـ IEC 60068-2-1 and IEC 60068-2-2 · -20…55 °C مطابق لـ IEC 60068-2-1 and IEC 60068-2-2 |
| حرارة الهواء المحيط أثناء التخزين | -40…70 °C |
| ارتفاع التشغيل | 2000 m |
| أقصى ارتفاع أثناء النقل | 3048 m |
