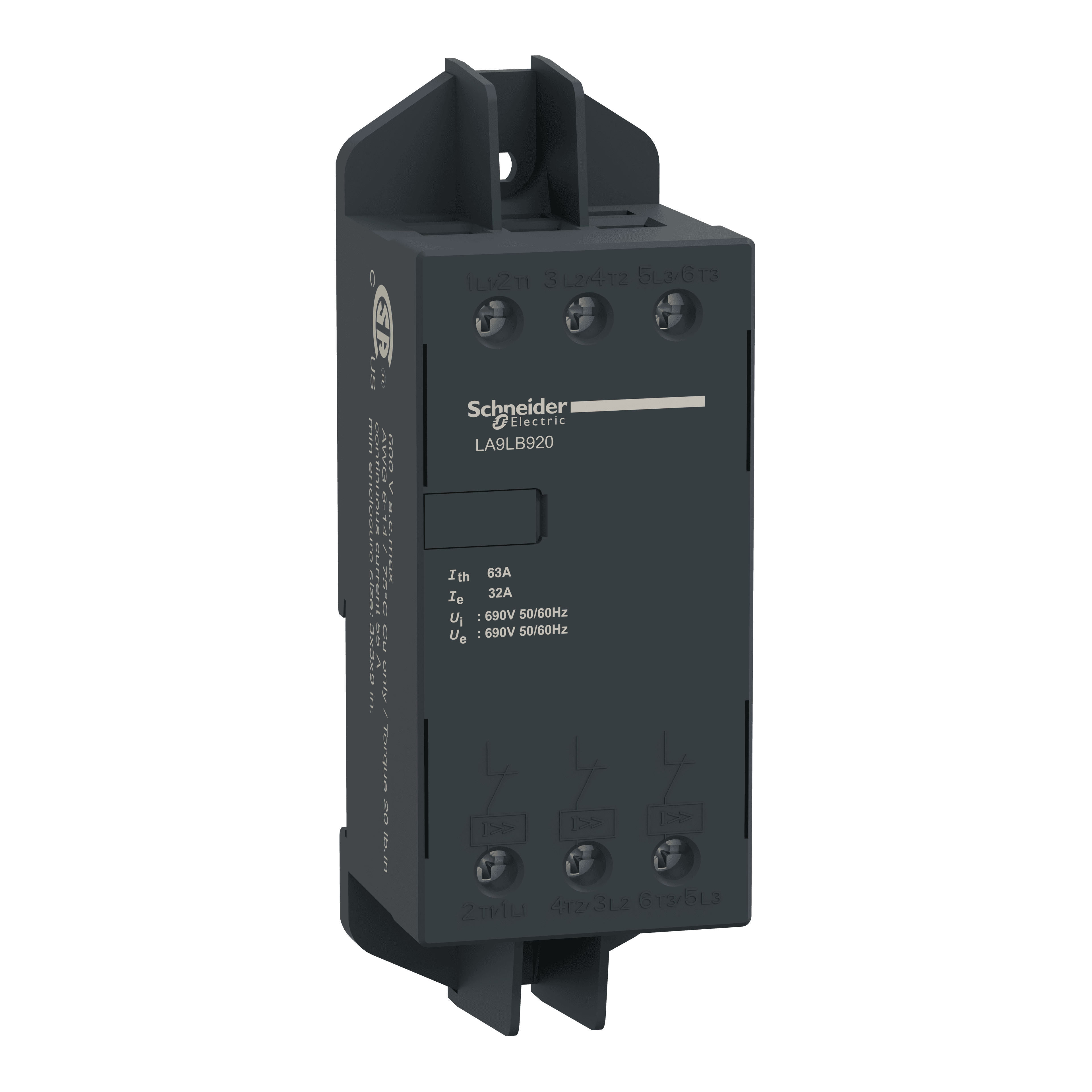

TeSys تيار limiting وحدة من شنايدر إلكتريك بمعايرة 32 A. تيار limiter، TeSys U / TeSys GV2، 32A/690V، activation 1kA، Iq 100kA@440V، تركيب سكة DIN.
تيار limiter، TeSys U / TeSys GV2، 32A/690V، activation 1kA، Iq 100kA@440V، تركيب سكة DIN. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية
| الفئة | TeSys |
|---|
| مجموعة المنتج | TeSys U · TeSys GV2 |
|---|
| فئة الملحقات / القطع المنفصلة | ملحق حماية |
|---|
| نوع المنتج أو المكوّن | Current limiting module |
|---|
| توافق المجموعة | TeSys TeSys U · TeSys TeSys GV2 |
|---|
| توافق المنتج | LUB · LU2B · GV2P · GV2L · GV2RT · GV2ME |
|---|
| وظيفة الوحدة | Increasing the breaking capacity of a circuit breaker |
|---|
| موضع التركيب | 35 mm DIN rail |
|---|
| [Ie] تيار التشغيل المقنّن | 32 A |
|---|
| [Ith] التيار الحراري الاصطلاحي في الهواء الطلق | 63 A مطابق لـ IEC 60947-1 |
|---|
| عتبة التنشيط | 1000 A |
|---|
| قدرة القطع | <= 100 kA depending on protective device |
|---|
| [Ue] جهد التشغيل المقنّن | 690 V AC 50/60 Hz |
|---|
| [Ui] جهد العزل المقنّن | 690 V AC 50/60 Hz مطابق لـ IEC 60947-1 |
|---|
| التوصيلات - الأطراف | Screw clamp terminals 1 x 1.5…25 mm² rigid · Screw clamp terminals 2 x 1.5…10 mm² rigid · Screw clamp terminals 1 x 1.5…25 mm² flexible without cable end · Screw clamp terminals 2 x 1.5…10 mm² flexible without cable end · Screw clamp terminals 1 x 1.5…16 mm² flexible with cable end · Screw clamp terminals 2 x 1.5…4 mm² flexible with cable end |
|---|
| عزم الربط | 2.2 N.m |
|---|
| وزن المنتج | 0.32 kg |
|---|
| نوع وحدة العبوة 2 | S02 |
|---|
| عدد الوحدات في العبوة 2 | 12 |
|---|
| ارتفاع العبوة 2 | 15.0 cm |
|---|
| عرض العبوة 2 | 30.0 cm |
|---|
| طول العبوة 2 | 40.0 cm |
|---|
| وزن العبوة 2 | 4.494 kg |
|---|
| الضمان (بالأشهر) | 18 |
|---|
