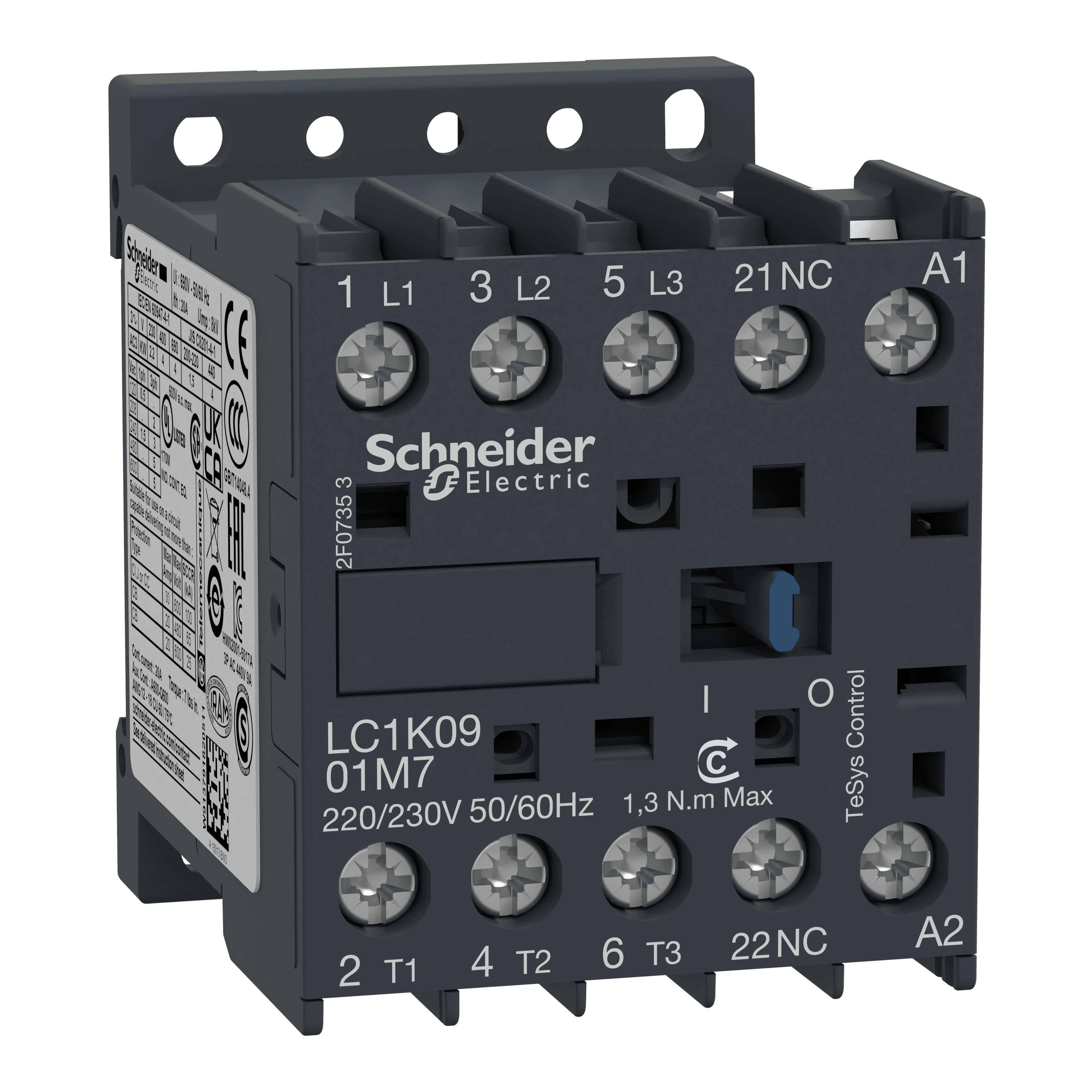

كونتاكتور TeSys من شنايدر إلكتريك بمعايرة 9 A. كونتاكتور، TeSys K، 3P، AC-3/AC-3e، 440V 9A، 1NC aux، ملف 220..230V AC.
كونتاكتور، TeSys K، 3P، AC-3/AC-3e، 440V 9A، 1NC aux، ملف 220...230V AC. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| الفئة | TeSys |
|---|---|
| نوع المنتج أو المكوّن | ملامس |
| الاسم المختصر للجهاز | LC1K |
| استخدام الجهاز | تحكم |
| تطبيق الملامس | التحكم بالمحرك · حمل مقاوم |
| فئة الاستخدام | AC-3 · AC-3e · AC-1 · AC-4 |
| وصف الأقطاب | 3P |
| تركيب تلامس قطب القدرة | 3 NO |
| [Ue] جهد التشغيل المقنّن | دارة القدرة: <= 690 V AC <= 400 Hz · Signalling circuit: <= 690 V AC <= 400 Hz |
| [Ie] تيار التشغيل المقنّن | 9 A (at <60 °C) at <= 440 V AC AC-3 for power circuit · 9 A (at <60 °C) at <= 440 V AC AC-3e for power circuit · 20 A (at <60 °C) at <= 690 V AC AC-1 for power circuit |
| نوع دارة التحكم | AC at 50/60 Hz |
| [Uc] جهد دارة التحكم | 220...230 V AC 50/60 Hz |
| قدرة المحرك kW | 2.2 kW at 220...230 V AC 50/60 Hz AC-3 · 4 kW at 380...415 V AC 50/60 Hz AC-3 · 4 kW at 440/690 V AC 50/60 Hz AC-3 · 2.2 kW at 220...230 V AC 50/60 Hz AC-3e · 4 kW at 380...415 V AC 50/60 Hz AC-3e · 4 kW at 440/690 V AC 50/60 Hz AC-3e · 2.2 kW at 220...230 V AC 50/60 Hz AC-4 · 4 kW at 380...415 V AC 50/60 Hz AC-4 · 4 kW at 440/690 V AC 50/60 Hz AC-4 |
| تركيب التلامس المساعد | 1 NC |
| [Uimp] جهد تحمّل النبضة المقنّن | 8 kV |
| فئة الجهد الزائد | III |
| [Ith] التيار الحراري الاصطلاحي في الهواء الطلق | 20 A (at 60 °C) for power circuit · 10 A (at 50 °C) لدارة الإشارة |
| قدرة الوصل المقنّنة Irms | 110 A AC for power circuit مطابق لـ IEC 60947 · 110 A AC لدارة الإشارة مطابق لـ IEC 60947 |
| قدرة القطع المقنّنة | 110 A at 220...230 V مطابق لـ IEC 60947 · 110 A at 380...400 V مطابق لـ IEC 60947 · 110 A at 415 V مطابق لـ IEC 60947 · 110 A at 440 V مطابق لـ IEC 60947 · 80 A at 500 V مطابق لـ IEC 60947 · 70 A at 660...690 V مطابق لـ IEC 60947 |
| [Icw] تيار التحمّل قصير الأمد المقنّن | 90 A 50 °C - 1 s for power circuit · 85 A 50 °C - 5 s for power circuit · 80 A 50 °C - 10 s for power circuit · 60 A 50 °C - 30 s for power circuit · 45 A 50 °C - 1 min for power circuit · 40 A 50 °C - 3 min for power circuit · 20 A 50 °C - >= 15 min for power circuit · 80 A - 1 s لدارة الإشارة · 90 A - 500 ms لدارة الإشارة · 110 A - 100 ms لدارة الإشارة |
| تقنين المصهر المرافق | 25 A gG at <= 440 V for power circuit · 25 A aM for power circuit · 10 A gG لدارة الإشارة مطابق لـ IEC 60947 · 10 A gG لدارة الإشارة مطابق لـ VDE 0660 |
| الممانعة المتوسطة | 3 mOhm - Ith 20 A 50 Hz for power circuit |
| مقاومة العزل | > 10 MOhm لدارة الإشارة |
| قدرة الاندفاع بالفولت أمبير | 30 VA (at 20 °C) |
| استهلاك قدرة الإمساك بالفولت أمبير | 4.5 VA (at 20 °C) |
| التبديد الحراري | 1.3 W |
| حدود جهد دارة التحكم | Operational: 0.8...1.15 Uc (at = 0.20 Uc (at <50 °C) |
| التوصيلات - الأطراف | Screw clamp terminals 1 cable(s) 1.5…4 mm²solid · Screw clamp terminals 1 cable(s) 0.75…4 mm²flexible without cable end · Screw clamp terminals 1 cable(s) 0.34…2.5 mm²flexible with cable end · Screw clamp terminals 2 cable(s) 1.5…4 mm²solid · Screw clamp terminals 2 cable(s) 0.75…4 mm²flexible without cable end · Screw clamp terminals 2 cable(s) 0.34…1.5 mm²flexible with cable end |
| أقصى معدل تشغيل | 3600 cyc/h |
| تقنية الملف | بدون وحدة تثبيط مدمجة |
| نوع التلامسات المساعدة | النوع instantaneous 1 NC |
| تردد دارة الإشارة | <= 400 Hz |
| أدنى تيار تبديل | 5 mA لدارة الإشارة |
| أدنى جهد تبديل | 17 V لدارة الإشارة |
| زمن التشغيل | 10...20 ms coil de-energisation and NO opening · 10...20 ms coil energisation and NO closing |
| مستوى موثوقية السلامة | B10d = 1369863 cycles contactor with nominal load مطابق لـ EN/ISO 13849-1 · B10d = 20000000 cycles contactor with mechanical load مطابق لـ EN/ISO 13849-1 |
| مسافة عدم التداخل | 0.5 mm |
| العمر الميكانيكي | 10 Mcycles |
| العمر الكهربائي | 1.3 Mcycles 9 A AC-3 at Ue <= 440 V · 1.3 Mcycles 9 A AC-3e at Ue <= 440 V · 0.16 Mcycles 20 A AC-1 at Ue <= 690 V · 0.02 Mcycles 54 A AC-4 at Ue <= 440 V |
| المتانة الميكانيكية | Shocks contactor closed, on X axis: 10 Gn for 11 ms مطابق لـ IEC 60068-2-27 · Shocks contactor closed, on Y axis: 15 Gn for 11 ms مطابق لـ IEC 60068-2-27 · Shocks contactor closed, on Z axis: 15 Gn for 11 ms مطابق لـ IEC 60068-2-27 · Shocks contactor opened, on X axis: 6 Gn for 11 ms مطابق لـ IEC 60068-2-27 · Shocks contactor opened, on Y axis: 10 Gn for 11 ms مطابق لـ IEC 60068-2-27 · Shocks contactor opened, on Z axis: 10 Gn for 11 ms مطابق لـ IEC 60068-2-27 · Vibrations contactor closed: 4 Gn, 5...300 Hz مطابق لـ IEC 60068-2-6 · Vibrations contactor opened: 2 Gn, 5...300 Hz مطابق لـ IEC 60068-2-6 |
| الارتفاع | 58 mm |
| العرض | 45 mm |
| العمق | 57 mm |
| المعايير | EN/IEC 60947-4-1 · GB/T 14048.4 · UL 60947-4-1 · CSA C22.2 No 60947-4-1 · JIS C8201-4-1 · IEC 60335-1:Clause 30.2 · IEC 60335-2-40:Annex JJ · UL 60335-2-40:Annex JJ |
| شهادات المنتج | نظام CB · CCC · UL · CSA · EAC · CE · UKCA |
