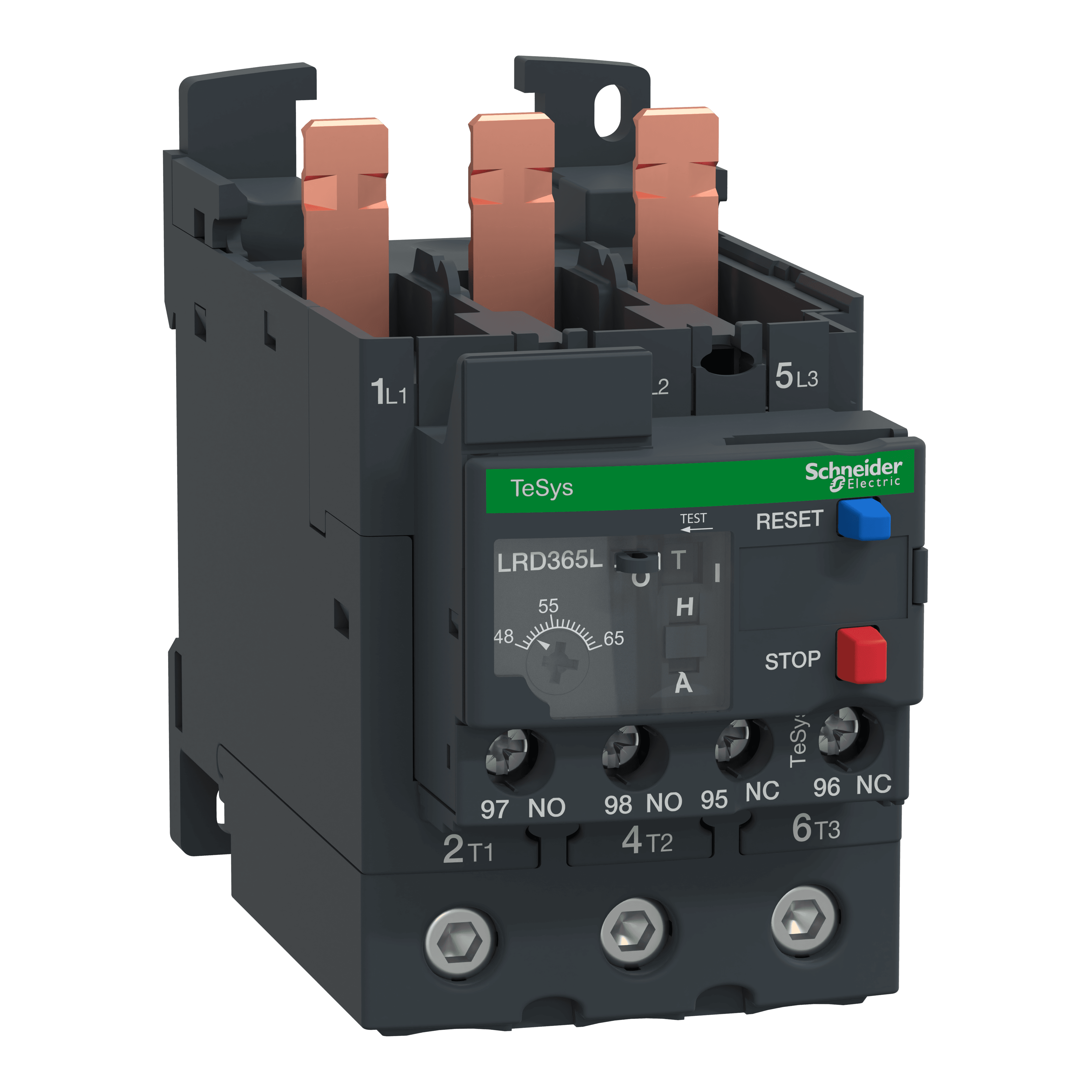

مرحّل حِمل زائد حراري تفاضلي TeSys LRD · TeSys Deca من شنايدر إلكتريك بمعايرة 5 A. مرحّل حِمل زائد حراري، TeSys Deca، 690VAC، 48 إلى 65A، 1NO+1NC، فئة 20، لـ D40A إلى D65A، لولب EverLink BTR.
مرحّل حِمل زائد حراري، TeSys Deca، 690VAC، 48 إلى 65A، 1NO+1NC، فئة 20، لـ D40A إلى D65A، لولب EverLink BTR. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية
| الفئة | TeSys · TeSys Deca |
|---|
| اسم المنتج | TeSys LRD · TeSys Deca |
|---|
| نوع المنتج أو المكوّن | مرحّل الحمل الحراري الزائد التفاضلي |
|---|
| الاسم المختصر للجهاز | LRD |
|---|
| تطبيق المرحّل | حماية المحرك |
|---|
| توافق المنتج | LC1D50A · LC1D65A |
|---|
| نوع الشبكة | تيار مستمر · تيار متردد |
|---|
| فئة الحمل الحراري الزائد | الصنف 20 مطابق لـ IEC 60947-4-1 |
|---|
| مدى ضبط الحماية الحرارية | 48…65 A |
|---|
| [Ui] جهد العزل المقنّن | دارة القدرة: 600 V مطابق لـ CSA · دارة القدرة: 600 V مطابق لـ UL · دارة القدرة: 690 V مطابق لـ IEC 60947-4-1 |
|---|
| تردّد الشبكة | 0...400 Hz |
|---|
| وسيلة التثبيت | لوحة، مع ملحقات خاصة · قضيب، مع ملحقات خاصة · أسفل الملامس |
|---|
| عتبة الفصل | 1.14 +/- 0.06 Ir مطابق لـ IEC 60947-4-1 |
|---|
| تركيب التلامس المساعد | 1 NO + 1 NC |
|---|
| [Ith] التيار الحراري الاصطلاحي في الهواء الطلق | 5 A لدارة الإشارة |
|---|
| التيار المسموح به | 3 A at 120 V AC-15 لدارة الإشارة · 0.22 A at 125 V DC-13 لدارة الإشارة |
|---|
| [Ue] جهد التشغيل المقنّن | 690 V AC 0...400 Hz for power circuit مطابق لـ IEC 60947-4-1 |
|---|
| تقنين المصهر المرافق | 4 A gG لدارة الإشارة · 4 A BS لدارة الإشارة |
|---|
| [Uimp] جهد تحمّل النبضة المقنّن | 6 kV |
|---|
| الحساسية لفقد الطور | Tripping current 130 % of Ir on two phase, the last one at 0 |
|---|
| نوع التحكّم | زر ضغط أحمر: إيقاف · زر ضغط أزرق: إعادة ضبط |
|---|
| التعويض الحراري | -20…60 °C |
|---|
| التوصيلات - الأطراف | دارة التحكم: screw clamp terminals 2 cable(s) 1…2.5 mm² flexible without cable end · دارة التحكم: screw clamp terminals 2 cable(s) 1…2.5 mm² flexible with cable end · دارة التحكم: screw clamp terminals 2 cable(s) 1…2.5 mm² solid without cable end · دارة القدرة: EverLink BTR screw connectors 1 cable(s) 1…35 mm² flexible without cable end · دارة القدرة: EverLink BTR screw connectors 1 cable(s) 1…35 mm² flexible with cable end · دارة القدرة: EverLink BTR screw connectors 1 cable(s) 1…35 mm² solid without cable end |
|---|
| عزم الربط | دارة التحكم: 1.7 N.m - on screw clamp terminals · دارة القدرة: 5 N.m - on EverLink BTR screw connectors |
|---|
| الارتفاع | 70 mm |
|---|
| العرض | 55 mm |
|---|
| العمق | 123 mm |
|---|
| وزن المنتج | 0.375 kg |
|---|
| التحمّل المناخي | مطابق لـ IACS E10 |
|---|
| درجة الحماية IP | IP20 مطابق لـ IEC 60529 |
|---|
| حرارة الهواء المحيط أثناء التشغيل | -20…60 °C بدون خفض التقنين مطابق لـ IEC 60947-4-1 |
|---|
| حرارة الهواء المحيط أثناء التخزين | -60…70 °C |
|---|
| مقاومة انتشار اللهب | V1 مطابق لـ UL 94 |
|---|
| المتانة الميكانيكية | Shocks: 15 Gn for 11 ms مطابق لـ IEC 60068-2-7 · Vibrations: 4 gn مطابق لـ IEC 60068-2-6 |
|---|
| قوة العزل الكهربائي | 1.89 kV at 50 Hz مطابق لـ IEC 60947-1 |
|---|
| المعايير | EN/IEC 60947-4-1 · EN/IEC 60947-5-1 · UL 60947-4-1 · UL 60947-5-1 · CSA C22.2 No 60947-4-1 · CSA C22.2 No 60947-5-1 |
|---|
| شهادات المنتج | IEC · UL · CSA · CCC · EAC · DNV-GL · RMRS · EU-RO MR · LROS (Lloyds register of shipping) · UKCA |
|---|
| نوع وحدة العبوة 2 | S02 |
|---|
| عدد الوحدات في العبوة 2 | 13 |
|---|
| ارتفاع العبوة 2 | 15.000 cm |
|---|
| عرض العبوة 2 | 30.000 cm |
|---|
| طول العبوة 2 | 40.000 cm |
|---|
| وزن العبوة 2 | 5.628 kg |
|---|
| الضمان (بالأشهر) | 18 |
|---|
