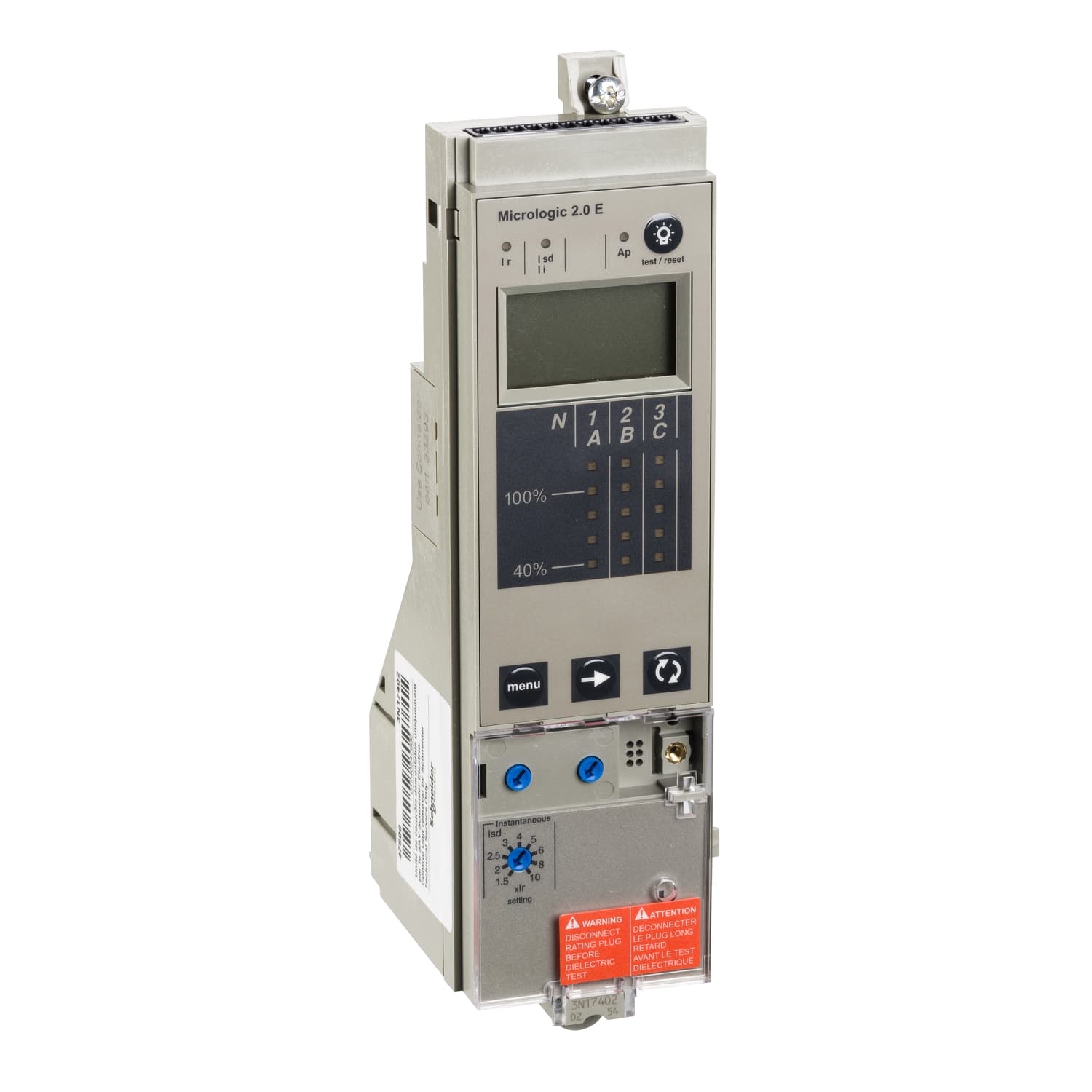

وحدة فصل ComPacT من شنايدر إلكتريك. وحدة تحكّم MicroLogic 2.0E، ComPacT NS630b/NS1600، قابل للسحب، حمايات أساسي (LI)، عدّاد طاقة كهربائية.
وحدة تحكّم MicroLogic 2.0E، ComPacT NS630b/NS1600، قابل للسحب، حمايات أساسي (LI)، عدّاد طاقة كهربائية. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
المواصفات الفنية
| الفئة | مدمج |
|---|
| مجموعة المنتج | ComPacT NS630b...1600 new generation |
|---|
| نوع المنتج أو المكوّن | وحدة القطع |
|---|
| اسم وحدة القطع | MicroLogic 2.0 E |
|---|
| تقنية وحدة القطع | إلكتروني |
|---|
| توافق المجموعة | مدمج NS630b...1600 |
|---|
| استخدام الجهاز | توزيع |
|---|
| عدد الأقطاب | 4P · 3P |
|---|
| وصف الأقطاب المحمية | 3t · 3t + N/2 · 4t |
|---|
| وظائف الحماية لوحدة القطع | Basic protection |
|---|
| نوع الحماية | للحماية من الحمل الزائد (طويلة الأمد) · for instantaneous short-circuit protection |
|---|
| تقنين وحدة القطع | 630 A at 50 °C · 800 A at 50 °C · 1000 A at 50 °C · 1250 A at 50 °C · 1600 A at 50 °C |
|---|
| نوع الشبكة | تيار متردد |
|---|
| تردّد الشبكة | 50/60 Hz |
|---|
| طريقة تركيب قاطع الدارة | قابل للسحب |
|---|
| نوع ضبط العتبة طويلة الأمد Ir (الحماية الحرارية) | Adjustable 9 settings |
|---|
| [Ir] مدى ضبط عتبة الحماية طويلة الأمد | 0.4...1 x In |
|---|
| نوع ضبط تأخير الحماية طويلة الأمد tr | Adjustable 9 settings |
|---|
| [tr] مدى ضبط تأخير الحماية طويلة الأمد | 0.7…16.6 s at 7.2 x Ir · 0.7…24 s at 6 x Ir · 12.5…600 s at 1.5 x Ir |
|---|
| الذاكرة الحرارية | 20 mn |
|---|
| نوع ضبط عتبة الحماية اللحظية Ii | Adjustable 9 settings |
|---|
| [Ii] مدى ضبط عتبة الحماية اللحظية | 1.5...10 x Ir |
|---|
| الحماية من التسرب الأرضي | بدون |
|---|
| التعاشق الانتقائي للمناطق ZSI | بدون |
|---|
| الإشارة المحلية | 3 LEDs (red) for electrical fault · 1 LED (red) for internal error |
|---|
| نوع الشاشة | شاشة رقمية |
|---|
| نوع القياس | عدّاد الطاقة |
|---|
| نقل البيانات | قراءة القياس · إعدادات الحماية والإنذار |
|---|
| حرارة الهواء المحيط أثناء التشغيل | -25…70 °C |
|---|
| حرارة الهواء المحيط أثناء التخزين | -40…85 °C |
|---|
| نوع وحدة العبوة 2 | P12 |
|---|
| عدد الوحدات في العبوة 2 | 32 |
|---|
| ارتفاع العبوة 2 | 45.000 cm |
|---|
| عرض العبوة 2 | 80.000 cm |
|---|
| طول العبوة 2 | 120.000 cm |
|---|
| وزن العبوة 2 | 32.864 kg |
|---|
| الضمان (بالأشهر) | 18 |
|---|
