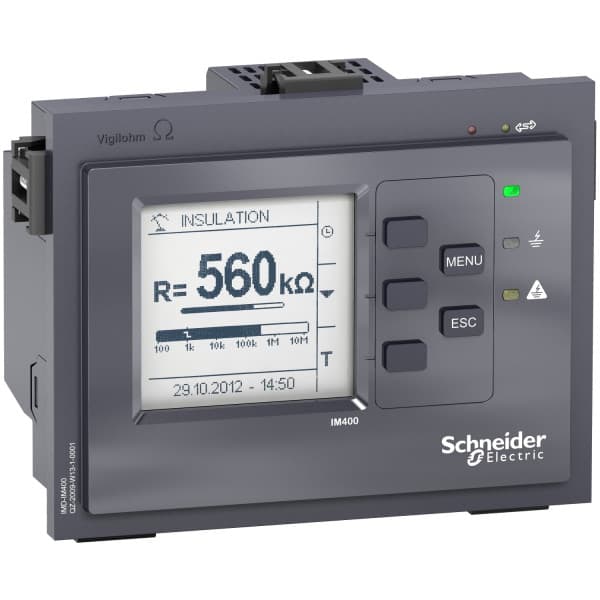

جهاز مراقبة Vigilohm insulation من شنايدر إلكتريك. VIGILOHM IM400THR - medium شبكة جهد 0 إلى 33kV L-PE - تغذية 100-440 Vac.
VIGILOHM IM400THR - medium شبكة جهد 0 إلى 33kV L-PE - تغذية 100-440 Vac. منتج أصلي من شنايدر إلكتريك يورَّد عبر يونايتد فورس.
| الفئة | Vigilohm |
|---|---|
| الاسم المختصر للجهاز | IM400THR |
| نوع المنتج أو المكوّن | Insulation monitoring device |
| نوع جهاز مراقبة العزل IMD | تيار متردد IMD |
| نظام التأريض | IT · HRG |
| التطبيق | جهد متوسط · Marine and offshore · Industry · Infrastructure · Power generation · Port, airport, railway |
| نوع الدارة الكهربائية | دارة القدرة · دارة التحكم |
| سعة الشبكة | Very capacitive |
| نوع الشبكة | 1P + N · 3P · 3P + N |
| الجهد المقنّن للشبكة | 0…33 kV - AC at 45...440 Hz (device connected to phase with P1N voltage adaptor) |
| ضبط عتبة الإنذار | Alarm: 0.1...500 kOhm · Pre-alarm: 1 kOhm...1 MOhm |
| نوع القياس | Network insulation resistance, range: 10 Ohm...10 MOhm, accuracy: +/- 5 % |
| زمن الترشيح القابل للتهيئة | 2 s · 20 s · 40 s |
| زمن الاستجابة | 0.4 s 1/5th of set filtering time · 4 s 1/5th of set filtering time · 8 s 1/5th of set filtering time |
| مدى التأخير الزمني | 0...120 min لدارة الإشارة · 0...120 min for alarm |
| تحليل جودة القدرة | التقاط العابرات |
| نوع الدخل | Contact for injection inhibition Dry contact · Contact for injection inhibition Modbus |
| نمط التشغيل | THR |
| الاختبار الذاتي | اختبار ذاتي · يدوي · Auto test at start and every 5h |
| فئة الجهد الزائد | III 300 V · II 600 V |
| درجة الحماية IP | Case: IP20 · الوجه الأمامي: IP54 |
| الخامة | لدائن حرارية |
| نوع التركيب | داخلي |
| ارتفاع التشغيل | <= 3000 m |
| الرطوبة النسبية | 0…92 % |
| حرارة الهواء المحيط أثناء التشغيل | -25…55 °C |
| حرارة الهواء المحيط أثناء التخزين | -40…70 °C |
| درجة التلوّث | 2 |
| طريقة التركيب | مثبّت غاطساً (panel) |
| وضعية التركيب | أفقي |
| التوصيلات - الأطراف | Removable screw terminal block 0.2…2.5 mm² |
| وزن المنتج | 0.645 kg |
| أبعاد فتحة التركيب | 112 x 148 mm |
| الارتفاع | 123 mm |
| العرض | 159 mm |
| العمق | 90 mm |
| نوع الشاشة | شاشة LCD |
| المعلومات المعروضة | Resistance value · Capacitance value · Evolution of resistance in graph |
| لغة المستخدم | Russian · Portuguese · Italian · French · Chinese · Spanish · الإنجليزية · German |
| الإشارة المحلية | Green indicator light: satisfactory insulation resistance · White indicator light: below prevention threshold · Red indicator light: wiring or internal fault · Yellow indicator light: insulation fault · Yellow flashing indicator light: اتصال |
| تركيب تلامسات الإشارة | 2 C/O standard or fail-safe |
| جهد دارة الإشارة | 250 V - AC at 3 A · 48 V - DC at 1 A |
| بروتوكول منفذ الاتصال | Modbus RS485 |
| نقل البيانات | HMI: test reports · Dry contact: test reports |
| سجل أحداث الأعطال | سجلات الإنذارات · الختم الزمني · 30 events |
